首页  >  产品百科  >  LTC3863MPMSE#PBF

LTC3863MPMSE#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck No 50KHz~850KHz Transistor Driver 1 -400mV~-150V -0.4V 60V 3.5V SOP 贴片安装 4.04mm*3mm*860μm
供应商型号: 4026535
供应商: 海外现货
标准整包数: 1

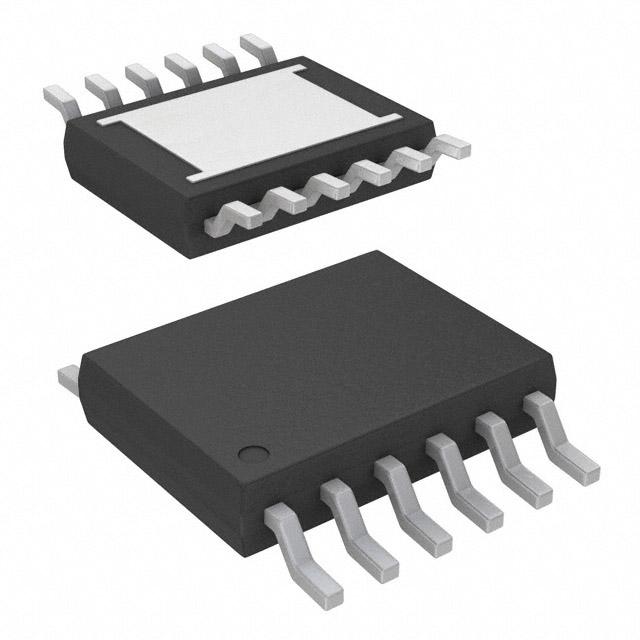

ANALOG DEVICES DC-DC稳压器 LTC3863MPMSE#PBF

LTC3863MPMSE#PBF概述


    产品简介


    LTC3863是一款适用于汽车和工业应用的高性能、高可靠性反相DC/DC控制器。该控制器通过驱动一个PMOS功率场效应管(P-FET)来生成负输出电压,仅需要一个电感即可完成电路设计。LTC3863能够实现从-0.4V到-150V的输出电压,最高电压取决于外部组件。主要应用领域包括工业电源、汽车电源以及电信电源系统等。

    技术参数


    - 输入电压范围:3.5V至60V
    - 输出电压范围:-0.4V至-150V
    - 轻负载效率:低IQ模式下仅消耗70μA静态电流
    - 恒定频率电流模式架构
    - 开关频率:可编程为50kHz至850kHz,且可以锁定至外部时钟信号75kHz至750kHz
    - 软启动和输出跟踪:可编程固定频率和电压跟踪
    - 过压、过流及短路保护:包括频率折返功能
    - 温度范围:-55°C至150°C
    - 封装形式:12引脚MSOP和3mm x 4mm DFN封装

    产品特点和优势


    LTC3863具备多种独特的功能和优势,使其成为高压直流转换的理想选择。首先,其强大的高电压MOSFET栅极驱动能力使得它能够在宽泛的输入电压范围内稳定工作。其次,LTC3863具有非常高的轻负载效率,这在许多应用场合中都是至关重要的,例如电池供电设备。此外,它的恒定频率电流模式架构提供了出色的开关频率控制能力和输出电流限制,有助于提高系统的整体稳定性。最后,LTC3863内置了多重安全保护机制,如过压、过流及短路保护,确保在各种极端条件下都能正常工作。

    应用案例和使用建议


    应用案例
    LTC3863被广泛应用于电信电源系统中,尤其在需要从正向电压转换到负向电压的应用场景中表现尤为突出。例如,在通信设备中,常常需要将电源从正向电压转换为负向电压以满足特定电路的需求。在此类应用中,LTC3863因其高效性和可靠性而受到青睐。
    使用建议
    为了充分利用LTC3863的功能,设计时应注意以下几个方面:
    - 确保外部MOSFET的选择能够适应所需的电压和电流范围,避免因过载而导致的损坏。
    - 在布线时,将信号接地和电源接地分开,并且在一点连接,以减少噪声干扰。
    - 根据实际需求调整软启动时间和输出跟踪设置,以达到最佳的工作状态。

    兼容性和支持


    LTC3863可与多种标准组件兼容,例如常用的电阻、电容等。此外,供应商还提供详尽的技术支持文档和专业团队支持,帮助用户更好地理解和应用该产品。对于需要更广泛温度范围工作的用户,可以联系制造商获取定制化的产品选项。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开机时控制器未能启动 | 检查RUN引脚电压是否高于1.26V阈值 |
    | 输出电压不稳定 | 调整反馈网络中的阻值,重新设定输出电压 |
    | 开关频率波动较大 | 请检查输入电压和负载电流的变化,适当调整补偿网络 |

    总结和推荐


    总体而言,LTC3863是一款专为高压直流转换设计的高性能控制器。它具有优异的轻负载效率、稳定的输出性能以及全面的安全保护机制。其广泛的应用范围和强大的兼容性使它成为了众多工业和汽车电源系统的理想选择。对于寻求高性能、高可靠性的工程师和技术人员来说,LTC3863无疑是一个值得推荐的产品。

LTC3863MPMSE#PBF参数

参数
最大输出电压 -400mV~-150V
功能 Step-Down
最小输入电压 3.5V
最大输入电压 60V
输出数量 1
最小输出电压 -0.4V
输出类型 Transistor Driver
拓扑 Buck
同步整流器 No
开关频率 50KHz~850KHz
长*宽*高 4.04mm*3mm*860μm
通用封装 SOP
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 管装

LTC3863MPMSE#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC3863MPMSE#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC3863MPMSE#PBF LTC3863MPMSE#PBF数据手册

LTC3863MPMSE#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 145.1643
10+ ¥ 102.2099
37+ ¥ 97.8435
111+ ¥ 95.654
259+ ¥ 93.4646
518+ ¥ 91.2751
库存: 76
起订量: 12 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1022.09
直接购买
加入购物车
