首页  >  产品百科  >  LTC2956CUD-1#PBF

LTC2956CUD-1#PBF

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述: 3μA 1.5V 36V 唤醒定时器 QFN 贴片安装
供应商型号: Y-LTC2956CUD-1#PBF
供应商: 期货订购
标准整包数: 121

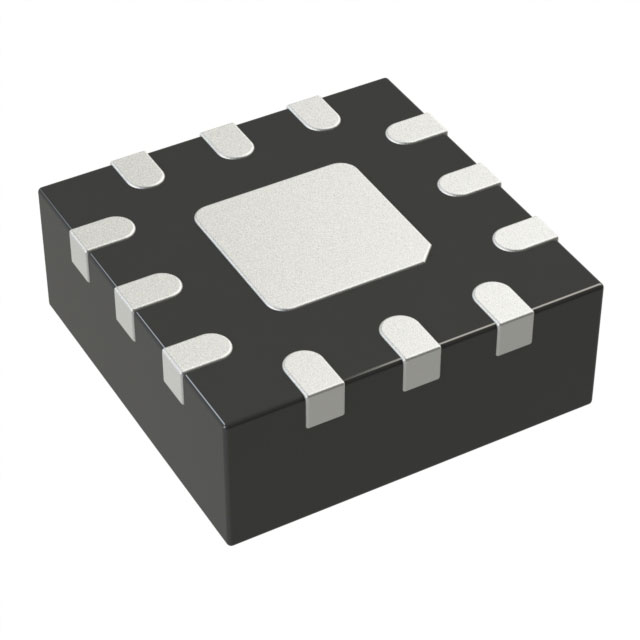

ANALOG DEVICES 电源管理芯片(PMIC) LTC2956CUD-1#PBF

LTC2956CUD-1#PBF概述

    # LTC2956 微功率唤醒定时器技术手册

    产品简介


    基本介绍
    LTC2956 是一款微功耗、宽输入电压范围的可配置唤醒定时器,具备按键控制功能。该器件通过周期性唤醒连接的系统来执行任务,如温度监测或图像捕获。完成任务后,LTC2956 会关闭系统以节省电能。此芯片适用于多种电子设备,特别是在电池供电和便携式设备中表现出色。
    主要功能
    - 唤醒定时器:可调整的唤醒时间范围为 250 毫秒到 39 天。
    - 推按钮控制:提供开关机及重置唤醒计时器的功能。
    - 极低功耗:工作模式下典型待机电流仅为 0.8 μA,关机状态电流仅 0.3 μA。
    - 支持宽电压范围:输入电压范围从 1.5V 至 36V。
    应用领域
    - 电池供电设备
    - 数据采集系统
    - 周期性唤醒控制器
    - 心跳监视器
    - 间隔计时器(Intervalometers)

    技术参数


    以下是 LTC2956 的关键技术和性能参数:
    - 输入电压范围:1.5V 至 36V
    - 最小唤醒时间:4 毫秒
    - 最大唤醒时间:52 毫秒
    - 温度范围:
    - LTC2956C:0°C 至 70°C
    - LTC2956I:-40°C 至 85°C
    - 工作环境温度:高达 125°C
    - 输出引脚驱动能力:支持 DC/DC 转换器控制及外部 P 沟道 MOSFET 驱动

    产品特点和优势


    LTC2956 的核心优势在于其高灵活性和低功耗设计。以下是其关键特点:
    1. 可编程唤醒时间:可通过配置电阻调整唤醒周期。
    2. 双版本选择:提供正向和负向启用极性的两种型号,适应不同需求。
    3. ESD 保护:具有 ±25kV ESD HBM(人体模型)保护,增强可靠性。
    4. 封装小型化:提供 12 引脚 3mm × 3mm QFN 和 MSOP 封装,便于集成到紧凑型设计中。

    应用案例和使用建议


    典型应用
    LTC2956 常用于电池供电设备中,例如便携式医疗设备或智能家居传感器节点。它可以在长时间内保持低功耗状态,并在需要时快速启动执行任务。
    使用建议
    1. 优化电源管理:确保外部电路的负载与 LTC2956 的 EN 引脚兼容,以避免误触发。
    2. 环境适应性:根据实际工作环境选择合适的温度等级型号。
    3. 调试与测试:利用示波器监测 SLEEP 和 PERIOD 引脚的信号波形,确保定时准确无误。

    兼容性和支持


    兼容性
    LTC2956 支持与各种标准电压调节器和 P 沟道 MOSFET 的无缝连接,具有广泛的硬件兼容性。
    厂商支持
    Linear Technology 提供详尽的技术文档和支持服务,包括设计指南、应用笔记和在线技术支持,帮助开发者高效部署该产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 系统无法正常进入唤醒状态 | 检查配置电阻值是否正确 |
    | 关机后无法重新启动 | 检查 SLEEP 引脚是否有长脉冲干扰 |
    | 推按钮功能失效 | 检查按键去抖电路及外部电阻接线是否良好 |

    总结和推荐


    LTC2956 是一款高度可靠且易于使用的微功率唤醒定时器,特别适合对功耗敏感的应用场合。其灵活的配置选项和卓越的性能使其在市场上具有显著的竞争优势。对于需要长期低功耗运行的应用场景,我们强烈推荐使用 LTC2956。
    欲了解更多详细信息,请访问 [Linear Technology 官网](http://www.linear.com/LTC2956)。

LTC2956CUD-1#PBF参数

参数
工作电源电流 3μA
最大输出电压 -
最小输出电压 -
应用场景 唤醒定时器
最大工作供电电压 36V
最小工作供电电压 1.5V
通用封装 QFN
安装方式 贴片安装
应用等级 商业级
零件状态 在售
包装方式 管装

LTC2956CUD-1#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC2956CUD-1#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电源管理芯片(PMIC) ANALOG DEVICES LTC2956CUD-1#PBF LTC2956CUD-1#PBF数据手册

LTC2956CUD-1#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
