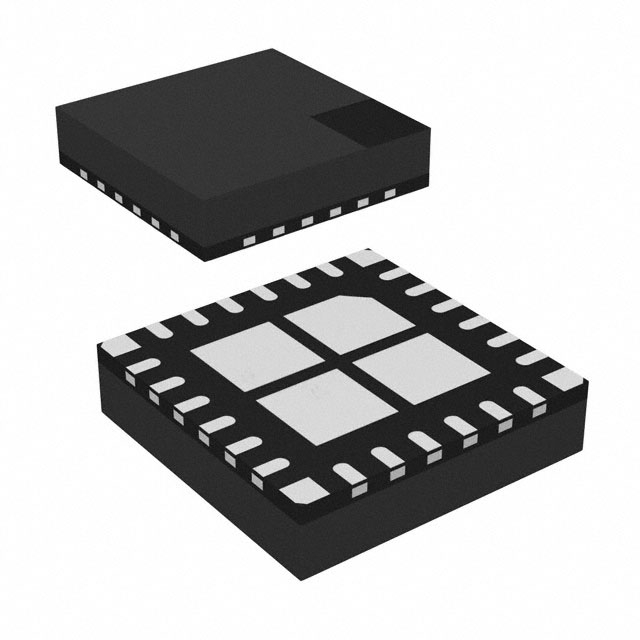

LT8643SIV-2#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck Yes 180KHz~2.1MHz Adjustable 1 42V 970mV 42V 3.4V QFN 贴片安装
供应商型号: 4407062
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 LT8643SIV-2#PBF

LT8643SIV-2#PBF概述


    产品简介


    LT8640S-2/LT8643S-2同步降压稳压器是一种高效的电源管理集成电路,适用于各种电子设备中的电源转换。该系列产品支持Silent Switcher架构,能够显著减少电磁干扰(EMI)并保持高效率。它们的主要功能是将输入电压(范围为3.4V至42V)转换为所需的输出电压,最高可达6A的输出电流。

    技术参数


    - 最大输入电压: 42V
    - 最大输出电流: 6A(峰值可达7A)
    - 静态电流: 最低至2.5μA(睡眠模式下更低)
    - 最小开关时间: 30ns
    - 工作温度范围: -40°C至150°C
    - 频率范围: 200kHz至3MHz(可调且可同步)
    - 封装类型: QFN 和 LQFN
    - 热阻: 结到环境 (θJA) 约为38°C/W,结到焊盘 (θJC) 约为7°C/W

    产品特点和优势


    - 高效率: 在高达1MHz的频率下,最高效率可达96%。
    - 超低静态电流: 使得该产品非常适合电池供电设备,最大限度延长电池寿命。
    - Silent Switcher架构: 有效降低电磁干扰(EMI),适合对EMI要求严格的应用场合。
    - 外部补偿: 支持外部补偿,从而实现快速瞬态响应和电流共享。
    - AEC-Q100认证: 符合汽车级标准,可在严苛环境下可靠工作。

    应用案例和使用建议


    应用场景
    - 汽车电子: 用于各种车载设备,如传感器电源、信息娱乐系统等。
    - 工业控制: 适用于需要稳定电源供应的工业控制系统。
    - 消费电子: 如手机充电器、平板电脑适配器等。
    使用建议
    - 热设计: 由于工作时会产生一定的热量,建议进行有效的散热设计,以避免过热影响器件性能。
    - 噪声隔离: 对于需要严格控制EMI的应用,可以考虑增加滤波电容来进一步降低噪声。

    兼容性和支持


    - 兼容性: 与多种不同类型的电源适配器和其他元器件高度兼容。
    - 支持服务: 厂商提供详尽的技术文档和支持,包括应用指南、开发板及技术支持热线等。

    常见问题与解决方案


    - 问题: 设备在低温环境下启动困难。
    - 解决方案: 确保输入电压在工作范围内,检查是否有足够的输入电流支持。

    - 问题: 设备工作时出现异常温升。
    - 解决方案: 检查热设计是否合理,确保适当的散热措施,如增加散热片或采用更好的散热材料。

    总结和推荐


    LT8640S-2/LT8643S-2同步降压稳压器凭借其卓越的高效率、超低静态电流以及出色的EMI抑制能力,在众多应用中表现出色。无论是汽车电子还是工业控制,它都能提供稳定可靠的电源解决方案。强烈推荐给追求高效、低功耗、高性能电源管理的开发者和设计师使用。

LT8643SIV-2#PBF参数

参数
开关频率 180KHz~2.1MHz
输出数量 1
拓扑 Buck
功能 Step-Down
最小输出电压 970mV
输出类型 Adjustable
同步整流器 Yes
最小输入电压 3.4V
最大输出电压 42V
最大输入电压 42V
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 托盘

LT8643SIV-2#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT8643SIV-2#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LT8643SIV-2#PBF LT8643SIV-2#PBF数据手册

LT8643SIV-2#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 155.5043
10+ ¥ 108.8669
25+ ¥ 95.8692
100+ ¥ 82.4032
250+ ¥ 76.708
540+ ¥ 73.987
1080+ ¥ 71.9494
库存: 540
起订量: 12 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1088.66
