LTC3871ELXE-1#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Boost,Buck Yes 60KHz~460KHz Transistor Driver 2 100V 1.2V 100V 1.2V LQFP-48 贴片安装
供应商型号: LTC3871ELXE-1#PBF
供应商: 期货订购
标准整包数: 1000
ANALOG DEVICES DC-DC稳压器 LTC3871ELXE-1#PBF

LTC3871ELXE-1#PBF概述

    LTC3871/LTC3871-1 双向同步降压或升压控制器技术手册解析

    产品简介


    LTC3871/LTC3871-1 是一款高性能的双向同步降压或升压开关调节器控制器,能够在需求时以降压(Buck)或升压(Boost)模式运行。它能够根据控制信号在降压模式下从高电压(VHIGH)到低电压(VLOW)进行调节,或者在升压模式下从低电压到高电压进行调节。这款控制器特别适用于汽车领域的48V/12V双电池系统,提供卓越的能源管理能力,能够在两种电池之间相互供电。产品具有精确的电流编程环路,可限制两种方向的最大输送电流。

    技术参数


    以下为该产品的关键技术参数:
    - 输入电压范围:VHIGH 支持高达100V,VLOW 支持高达30V。
    - 输出电压精度:±1% 温度范围内。
    - 效率:同步整流效率最高可达97%。
    - 工作频率:相位锁定频率范围为60kHz至460kHz。
    - 保护特性:过压/欠压监控、独立的降压和升压回路补偿、准确的输出电流监测和过流保护。

    产品特点和优势


    1. 双向操作:支持降压和升压两种模式,可根据需求灵活切换。
    2. 高效能:提供高达97%的同步整流效率,确保能源利用最大化。
    3. 精确控制:具备精准的电流监控和限制能力,确保系统稳定运行。
    4. 温度适应性:在-40°C至150°C的宽广温度范围内保证性能稳定。
    5. 多功能集成:集成了多种保护机制,如过压/欠压监控和过流保护。

    应用案例和使用建议


    LTC3871/LTC3871-1 在以下领域表现出色:
    - 汽车工业:用于48V/12V双电池系统的能量管理。
    - 备用电源系统:在需要持续供电的应用中提供可靠的备用电源。
    - 双向充电器/电源供应器:实现高效的能源转换和分配。
    使用建议:
    - 确保输入电压在规定范围内,避免超出规格的操作。
    - 使用适当的滤波电容来提高系统的稳定性。
    - 定期检查系统的过压/欠压状态,确保系统的安全性。

    兼容性和支持


    该产品与多种电子元件和设备兼容,厂商提供了详尽的技术支持和维护服务,包括软件工具、开发套件和技术文档等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压超出范围 | 检查并调整输入电压至规定的范围。 |
    | 过热现象 | 增加散热措施,如加大散热片或改进PCB布局。 |
    | 效率低下 | 检查电路设计是否合理,尤其是电感和电容的选择。 |

    总结和推荐


    LTC3871/LTC3871-1 是一款功能强大且灵活的双向同步开关控制器,适合在复杂的电力转换环境中使用。其高效率、高精度和宽泛的工作温度范围使其成为许多高端应用的理想选择。综合考虑其优异的技术特性和广泛的适用性,我们强烈推荐此产品给需要高性能电力管理解决方案的用户。

LTC3871ELXE-1#PBF参数

参数
输出数量 2
同步整流器 Yes
拓扑 Boost,Buck
功能 Step-Down,Step-Up
最大输入电压 100V
输出类型 Transistor Driver
开关频率 60KHz~460KHz
最小输出电压 1.2V
最小输入电压 1.2V
最大输出电压 100V

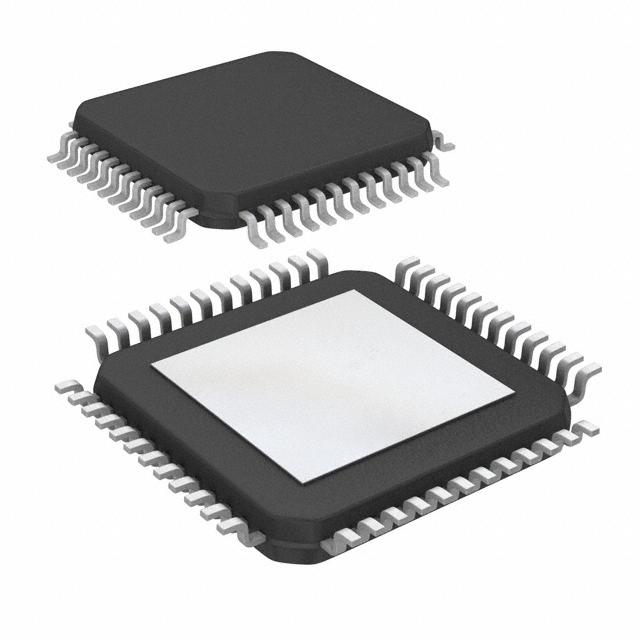

通用封装 LQFP-48
安装方式 贴片安装
零件状态 在售
包装方式 托盘

LTC3871ELXE-1#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC3871ELXE-1#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC3871ELXE-1#PBF LTC3871ELXE-1#PBF数据手册

LTC3871ELXE-1#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
