LT1956EFE#TRPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck No 500KHz Adjustable 1 54V 1.219V 60V 5.5V TSSOP-16 贴片安装,黏合安装 1.1mm(高度)
供应商型号: 4024678
供应商: 海外现货
标准整包数: 1

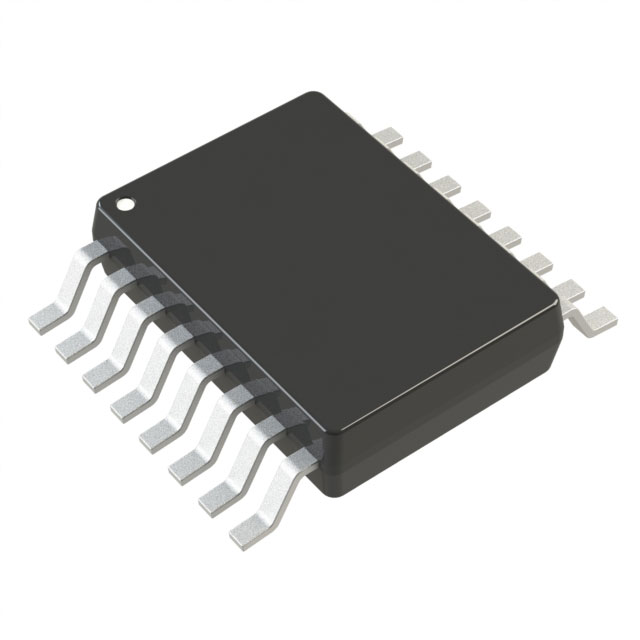

ANALOG DEVICES DC-DC稳压器 LT1956EFE#TRPBF

LT1956EFE#TRPBF概述


    产品简介


    LT1956/LT1956-5是凌特科技公司(Linear Technology Corporation)生产的高压、1.5A、500kHz降压开关调节器。这些芯片采用单片工艺制造,输入电压范围可达60V,适用于高功率密度的应用场景。产品主要应用于工业、汽车、便携式计算机、电池供电系统及电池充电器等领域。

    技术参数


    | 参数 | 值 |

    | 输入电压范围 | 5.5V至60V |
    | 峰值开关电流 | 1.5A |
    | 封装类型 | 16引脚SSOP或热增强TSSOP |
    | 开关导通电阻 | 0.2Ω |
    | 恒定开关频率 | 500kHz |
    | 有效供电电流 | 2.5mA |
    | 关机电流 | 25μA |
    | 反馈参考电压(LT1956) | 1.2V |
    | 固定输出电压(LT1956-5) | 5V |
    | 可外部同步 | 是 |
    | 逐周期电流限制 | 是 |

    产品特点和优势


    - 高压能力:高达60V的输入电压使得LT1956/LT1956-5能够满足各种高压应用场景。
    - 高效率:通过内部高效率设计,该器件在宽输入电压范围内仍能保持高效率。
    - 低功耗:25μA的关机电流和2.5mA的有效供电电流,有助于降低整体系统功耗。
    - 同步能力:可与外部信号同步,确保系统的稳定性和可靠性。
    - 温度适应性强:工作温度范围广,从-40°C到125°C,保证在极端环境下的可靠运行。

    应用案例和使用建议


    LT1956/LT1956-5广泛应用于电池供电系统、分布式电源系统及便携式计算机等领域。例如,在电池充电器中,这些调节器可以确保高效稳定的充电过程,提高充电速度并减少发热。为了进一步优化应用效果,建议在电路设计时合理选择外部组件,如电感器和电容器,以匹配特定的工作条件。

    兼容性和支持


    - 兼容性:LT1956/LT1956-5可以与其他常见的电子元器件和系统兼容。
    - 支持服务:制造商提供详细的技术文档和支持服务,包括应用指南、典型性能图表和故障排除指南,帮助用户快速上手并解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关电流限制无法正常工作 | 确认输入电压、反馈电压和同步信号是否正确。 |
    | 效率低下 | 检查是否有未连接的引脚或不良的接地连接。 |
    | 输出电压不稳定 | 检查外部电压分压器设置和电容值。 |

    总结和推荐


    综上所述,LT1956/LT1956-5是一款高性能的高压降压开关调节器,适用于多种高功率密度的应用场景。其高效率、宽输入电压范围和良好的温度适应性使其在市场上具有较强的竞争力。因此,对于需要高压输入、高效率转换的应用场合,强烈推荐使用LT1956/LT1956-5。
    以上内容整理自LT1956/LT1956-5的技术手册,希望能够为用户提供全面且详尽的信息。

LT1956EFE#TRPBF参数

参数
输出类型 Adjustable
输出数量 1
最小输出电压 1.219V
开关频率 500KHz
最大输入电压 60V
最小输入电压 5.5V
最大输出电压 54V
拓扑 Buck
功能 Step-Down
同步整流器 No
长*宽*高 1.1mm(高度)
通用封装 TSSOP-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LT1956EFE#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1956EFE#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LT1956EFE#TRPBF LT1956EFE#TRPBF数据手册

LT1956EFE#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
