LTC4284IUHG#PBF

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述: 2.5mA 10.8V 12V 电信 QFN-44 贴片安装
供应商型号: LTC4284IUHG#PBF
供应商: 期货订购
标准整包数: 1035
ANALOG DEVICES 电源管理芯片(PMIC) LTC4284IUHG#PBF

LTC4284IUHG#PBF概述

    LTC4284 高功率负电压热插拔控制器技术手册

    产品简介


    LTC4284 是一款高功率负电压热插拔控制器,由 Analog Devices 设计制造。这款控制器专为在活跃的背板上安全插入和移除电路板而设计,能够驱动外部 N 沟道 MOSFET。它的核心功能包括多模式驱动器、安全操作区域(SOA)管理、电流监测、能量监测、故障状态报告等。这款产品广泛应用于电信基础设施、-48V 分布式电源系统、服务器和数据中心等需要高可靠性的场合。

    技术参数


    以下是 LTC4284 的主要技术规格和性能参数:
    - 供电电压范围:VIN:-0.3V 至 12.5V,INTVCC:-0.3V 至 5.5V
    - 输入电压范围:VZ:-0.3V 至 16V,DRAIN:-0.3V 至 3.2V
    - 保护特性:输入欠压/过压保护,电流限制,SOA 定时器
    - 工作环境:-40°C 至 125°C 温度范围内可正常工作
    - 接口:I2C 或 SMBus 接口,单线广播模式
    - 精度:8 位至 16 位齿轮换挡 ADC,精度达 0.5%

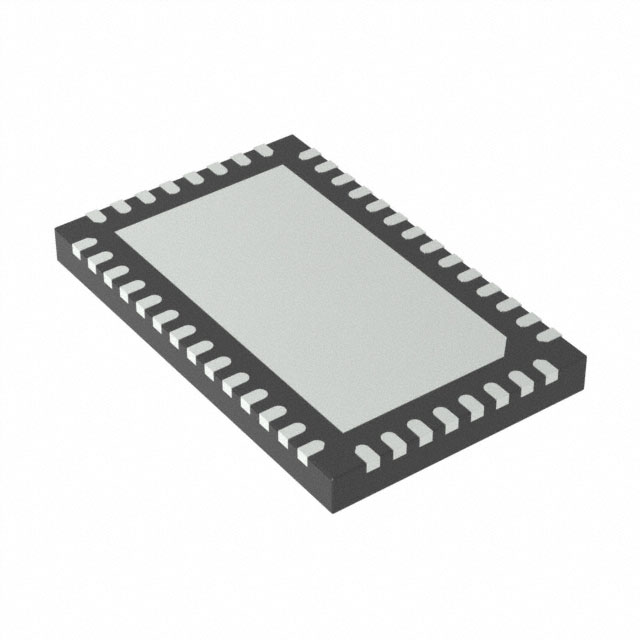

    - 外形尺寸:44 引脚 5mm x 8mm QFN 封装

    产品特点和优势


    LTC4284 具有多项独特的功能和优势:
    - 双重门控制:通过优化的多模式驱动器,可以确保 MOSFET 在不同功率水平下的安全操作区域。
    - 能量监测:能够实时监控板载电流、电压、功率、能量及故障状态。
    - 黑匣子记录:内置 EEPROM 可以记录故障行为,提供非易失性配置。
    - 自动重启动:支持根据命令延迟后自动重启,增强系统的可靠性。

    应用案例和使用建议


    LTC4284 主要应用于电信基础设施、分布式电源系统、服务器和数据中心等领域。以下是一些具体的应用场景及使用建议:
    - 电信基础设施:用于确保通信设备在背板上的稳定运行,特别是在极端温度条件下。
    - 数据中心:在进行设备更换时,可以通过控制器实现安全热插拔,减少系统停机时间。
    - 服务器:监控服务器内部的关键参数,及时发现并处理潜在的故障。
    使用建议:
    - 确保正确连接各引脚,并选择合适的散热措施。
    - 在进行配置和参数调整时,遵循技术手册中的详细指导。
    - 利用 I2C 接口进行远程监控和故障诊断,提高维护效率。

    兼容性和支持


    LTC4284 支持多种接口标准,包括 I2C 和 SMBus,同时也具备单线广播模式,使得其具有广泛的兼容性。关于技术支持和维护信息,您可以访问 Analog Devices 的官方网站获取更多信息。

    常见问题与解决方案


    1. 输入电压超限:
    - 解决方案:检查输入电源并确认是否符合产品规格要求。
    2. 输出功率不足:
    - 解决方案:检查连接线路,确认所有接口正确无误,同时重新调整电流限制设置。
    3. 故障重试失败:
    - 解决方案:参考技术手册中的故障诊断章节,执行故障复位和重试操作。

    总结和推荐


    总体来说,LTC4284 是一款高性能的高功率负电压热插拔控制器,适用于各种严苛的工业环境。其多重保护机制和精确的能量监测功能使其成为电信、服务器和数据中心等领域的理想选择。强烈推荐给对可靠性和安全性要求较高的应用场合。

LTC4284IUHG#PBF参数

参数
应用场景 电信
最大工作供电电压 12V
最小工作供电电压 10.8V
工作电源电流 2.5mA
最大输出电压 -
最小输出电压 -
通用封装 QFN-44
安装方式 贴片安装
零件状态 在售
包装方式 管装

LTC4284IUHG#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC4284IUHG#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电源管理芯片(PMIC) ANALOG DEVICES LTC4284IUHG#PBF LTC4284IUHG#PBF数据手册

LTC4284IUHG#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
