首页  >  产品百科  >  ADM6322C29ARJZ-RL7

ADM6322C29ARJZ-RL7

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述: 20μA 1V 5.5V SOT-23-5 贴片安装,黏合安装 2.9mm*1.6mm*1.45mm
供应商型号: 4028066
供应商: 海外现货
标准整包数: 1

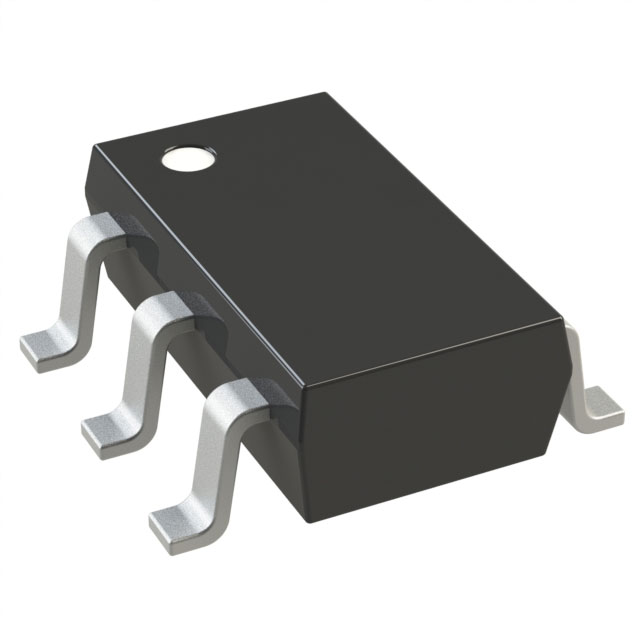

ANALOG DEVICES 电源管理芯片(PMIC) ADM6322C29ARJZ-RL7

ADM6322C29ARJZ-RL7概述


    产品简介


    ADM6316/ADM6318/ADM6319/ADM6320/ADM6321/ADM6322 监控电路
    ADM6316/ADM6318/ADM6319/ADM6320/ADM6321/ADM6322 是一系列集成看门狗和手动复位功能的监控电路,适用于多种微处理器系统、计算机、控制器及智能仪器等应用场景。这些器件通过监测电源电压水平和代码执行完整性来确保系统的稳定运行。

    技术参数


    - 电源电压范围:1 V 至 5.5 V
    - 供电电流:10 μA 至 20 μA(VCC = 5.5 V)
    - 复位阈值电压:从 2.5 V 至 5 V,步进 100 mV
    - 复位延时时间:1 ms 至 1120 ms
    - 看门狗定时器延时时间:6.3 ms 至 25.6 秒
    - 复位输出方式:可选推挽式或开漏式
    - 功耗:5 µA(典型值)
    - 工作温度范围:-40°C 至 +85°C

    产品特点和优势


    1. 多样化的复位阈值选项:26个不同电压的复位阈值,覆盖了广泛的电源电压范围,满足不同应用需求。
    2. 多样的复位和看门狗延时时间:提供了四个复位延时时间和四个看门狗延时时间选项,以适应不同的系统延迟需求。
    3. 低功耗设计:典型功耗仅5 µA,适合便携式和低功耗应用。
    4. 高可靠性:提供电源瞬态免疫能力和可靠的复位输出保证,确保系统稳定运行。

    应用案例和使用建议


    ADM6316/ADM6318/ADM6319/ADM6320/ADM6321/ADM6322 可广泛应用于微处理器系统、计算机、控制器及智能仪器等场合。例如,在一个典型的微处理器系统中,可以通过外部按钮连接到手动复位输入端(MR)实现复位操作,或者通过软件触发看门狗定时器来避免程序陷入死循环。
    使用建议:
    - 在设计中,如果需要长时间保持逻辑高电平,则应该尽量减少WDI的高电平时间,从而降低功耗。
    - 使用外部电阻可以确保复位信号在低电压环境下依然有效。

    兼容性和支持


    ADM6316/ADM6318/ADM6319/ADM6320/ADM6321/ADM6322 均采用5引脚SOT-23封装,可轻松与其他标准集成电路兼容。此外,供应商提供了详尽的技术支持和售后保障,确保用户能够在应用过程中获得充分的技术支持。

    常见问题与解决方案


    1. 问题:设备复位后无法正常工作
    - 解决方案:检查电源电压是否达到复位阈值电压以上,并确认复位信号的有效性。
    2. 问题:看门狗定时器未正常工作
    - 解决方案:检查看门狗输入(WDI)信号是否按时变化,确保微处理器正确地操作WDI引脚。

    总结和推荐


    综上所述,ADM6316/ADM6318/ADM6319/ADM6320/ADM6321/ADM6322 提供了丰富的复位阈值和延时选项,同时具备低功耗和高可靠性,特别适合于微处理器系统、控制器等应用。鉴于其广泛的应用场景和可靠的技术支持,我们强烈推荐在相关项目中选用此系列产品。

ADM6322C29ARJZ-RL7参数

参数
最小工作供电电压 1V
工作电源电流 20μA
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 5.5V
长*宽*高 2.9mm*1.6mm*1.45mm
通用封装 SOT-23-5
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

ADM6322C29ARJZ-RL7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADM6322C29ARJZ-RL7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电源管理芯片(PMIC) ANALOG DEVICES ADM6322C29ARJZ-RL7 ADM6322C29ARJZ-RL7数据手册

ADM6322C29ARJZ-RL7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 15.8453
10+ ¥ 13.1369
25+ ¥ 12.5927
100+ ¥ 10.0362
250+ ¥ 8.7959
500+ ¥ 8.0239
3000+ ¥ 7.8341
6000+ ¥ 7.7455
库存: 2985
起订量: 120 增量: 1
交货地:
最小起订量为:100
合计: ¥ 1003.62
直接购买
加入购物车
