LTC3122EDE#TRPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Boost Yes 1MHz Adjustable 1 15V 2.2V 5.5V 1.8V DFN-12 贴片安装,黏合安装 4mm(长度)*3mm(宽度)
供应商型号: 4025237
供应商: 海外现货
标准整包数: 1

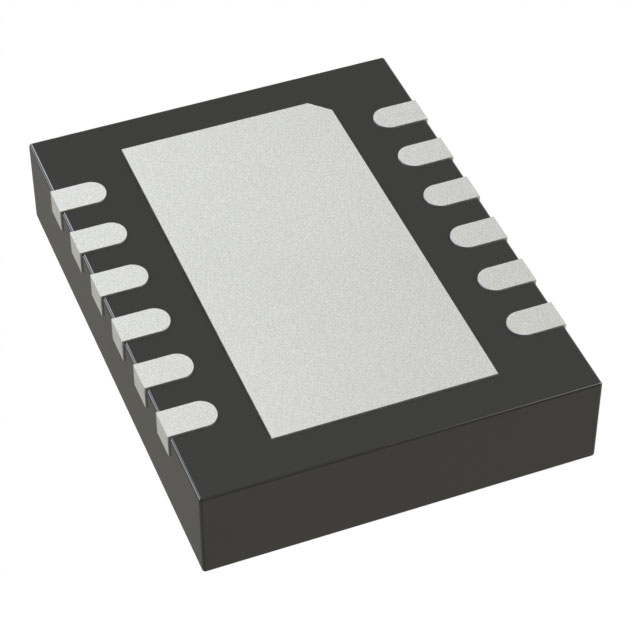

ANALOG DEVICES DC-DC稳压器 LTC3122EDE#TRPBF

LTC3122EDE#TRPBF概述


    产品简介


    产品名称:LTC3122 Synchronous Step-Up DC/DC Converter
    产品类型:同步升压直流-直流转换器,具有真正的输出断开功能和浪涌电流限制。
    主要功能:
    - 高达2.5A的电流限流能力,适合各种高要求的应用场景。
    - 输出电压可编程范围为2.2V至15V。
    - 在启动后,可以在输入电压低至500mV的情况下继续运行,延长了许多应用中的运行时间。
    应用领域:
    - 射频电源
    - 压电致动器
    - 小型直流电机
    - 电池供电的12V模拟轨
    - 5V或备用电容器供电的12V模拟轨

    技术参数


    技术规格:
    - 输入电压范围:1.8V至5.5V,在启动后可降至500mV。
    - 输出电压范围:2.2V至15V。
    - 最大输出电流:5V输入时,12V输出时可达800mA。
    - 电流限流:高达2.5A。
    - 开关频率:最高可达3MHz,可调节并可与外部时钟同步。
    - 软启动时间:10ms。
    电气特性:
    - 关断电流:<1µA。
    - 启动电压:最低1.8V。
    - 保护机制:短路、过载和输出过压保护。
    工作环境:
    - 操作温度范围:–40°C至125°C(标准型号),部分型号可达到–40°C至150°C。
    - 存储温度范围:–65°C至150°C。
    - 最大引脚温度(焊接,10秒):300°C。

    产品特点和优势


    LTC3122的主要优势在于其高效能的同步整流,高达95%的效率,以及通过输出断开来显著减少待机电流的能力。其内置的软启动功能可以有效控制启动时的浪涌电流,避免对电路造成冲击。此外,通过PWM模式和突发模式操作,能够根据负载情况动态调整,确保在整个负载范围内保持高效率。

    应用案例和使用建议


    典型应用案例:
    - 使用LTC3122将电池电压升压至12V,适用于射频设备和小型直流电机。
    - 将单节锂电池电压升压至稳定的5V输出,以驱动便携式设备。
    使用建议:
    - 为确保最佳性能,建议在输入端使用低ESR陶瓷电容,并将PCB走线尽可能短而宽,以减少电磁干扰和电压过冲。
    - 确保正确设置RT电阻来调节开关频率,特别是在需要噪声敏感应用时。

    兼容性和支持


    LTC3122可与多种系统和设备无缝集成。厂商提供了详细的文档和支持服务,包括应用程序笔记和技术论坛,可以帮助用户解决在设计和实施过程中遇到的问题。此外,还提供不同封装选项以适应不同的散热需求和空间限制。

    常见问题与解决方案


    1. 问题:如何确定正确的RT电阻值?
    解决方案:参考公式RT = 57.6 / fOSC,其中fOSC为期望的开关频率(MHz),RT为电阻值(kΩ)。
    2. 问题:当输出电流小于500μA时,是否仍能正常工作?
    解决方案:可以正常工作,但需要确保PWM/SYNC信号频率低于100Hz。
    3. 问题:输出电压为何会不稳?
    解决方案:检查反馈网络是否正确配置,确保FB引脚连接正确,并检查电容和电阻的值是否符合设计规范。

    总结和推荐


    综合评估:
    - LTC3122是一款高性能的同步升压DC/DC转换器,具备高效率、可靠的保护机制和灵活的工作模式。
    - 特别适合需要高能量密度和紧凑设计的应用场景。
    推荐:
    - 强烈推荐给需要高效升压解决方案的设计工程师,特别是那些关注低功耗和高可靠性要求的应用。

LTC3122EDE#TRPBF参数

参数
拓扑 Boost
功能 Step-Up
最大输出电压 15V
开关频率 1MHz
输出类型 Adjustable
最大输入电压 5.5V
最小输入电压 1.8V
最小输出电压 2.2V
输出数量 1
同步整流器 Yes
长*宽*高 4mm(长度)*3mm(宽度)
通用封装 DFN-12
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LTC3122EDE#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC3122EDE#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC3122EDE#TRPBF LTC3122EDE#TRPBF数据手册

LTC3122EDE#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
