LTC1735IS-1#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck Yes 300KHz Transistor Driver 1 7V 800mV 36V 3.5V SO-16 贴片安装 1.75mm(高度)
供应商型号: 4026374
供应商: 海外现货
标准整包数: 1

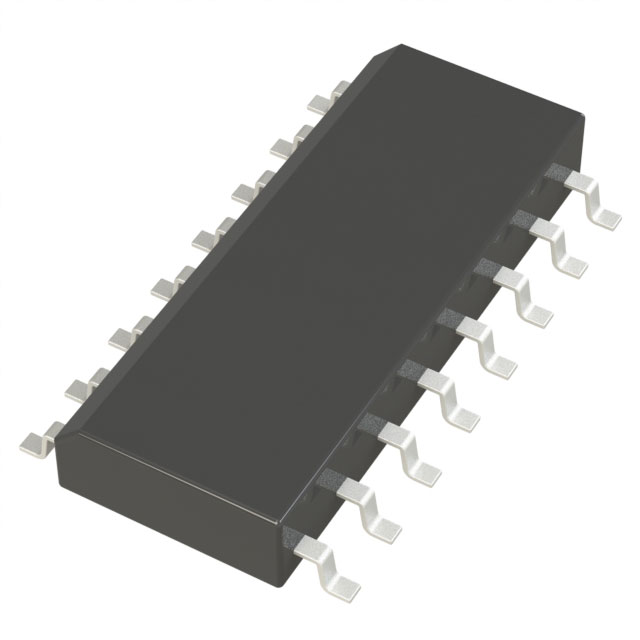

ANALOG DEVICES DC-DC稳压器 LTC1735IS-1#PBF

LTC1735IS-1#PBF概述


    产品简介


    LTC1735-1 高效同步降压开关稳压器
    LTC1735-1 是一款专为CPU供电优化的同步降压开关稳压控制器。其关键特性包括OPTI-LOOP补偿功能,允许其在输出电容和ESR值范围广泛的情况下进行瞬态响应优化。此款稳压器的工作频率可同步至高达500kHz,通过外部电容器进行设置,以实现效率的最大化优化。此外,其输出电压通过功率良好窗口比较器监控,确保输出电压保持在其编程值的±7.5%以内,符合Intel移动CPU规范。
    应用领域:
    - 笔记本电脑和平板电脑
    - 移动Pentium® III处理器电源(带SpeedStep™技术)
    - 手机和无线调制解调器

    技术参数


    电气特性:
    - 输出电压范围:0.8V 至 7V
    - 输入电压范围:3.5V 至 36V
    - 最大输入电压:36V
    - 最大输出电压:7V
    - 工作频率:最高335kHz(可通过外部电容器调节)
    保护特性:
    - 内部折返电流限制
    - 输出过压浪涌保护
    - 可选的短路关断定时器(可关闭)
    操作环境:
    - 运行温度范围:-40°C 至 85°C(LTC1735I-1),0°C 至 85°C(LTC1735C-1)
    - 存储温度范围:-65°C 至 150°C
    - 引脚焊接温度:≤300°C(10秒)

    产品特点和优势


    特点:
    - 高效同步驱动双N通道MOSFET
    - 可编程/可同步固定频率
    - 很低的静态电流消耗(IQ < 25μA)
    - 非常低的降压操作:99%占空比
    优势:
    - OPTI-LOOPTM 补偿功能可以最小化外部电容需求,使设计更加紧凑。
    - 输出电压精度达到±1%,确保输出电压的稳定可靠。
    - 在轻负载时仍能保持高效率,且在重负载时具有快速瞬态响应。

    应用案例和使用建议


    应用场景:
    - 移动计算设备,如笔记本电脑和平板电脑
    - 移动设备,如手机和无线调制解调器
    - 移动处理器的电源管理
    使用建议:
    - 确保输入电容和输出电容的容量和ESR值与设计要求匹配,以优化瞬态响应。
    - 使用推荐的电阻和电容值来确保输出电压的精确度和稳定性。
    - 注意选择合适的外部MOSFET和二极管,以确保转换器的高效运行。

    兼容性和支持


    兼容性:
    - 该产品适用于多种输入电压和输出电压组合,具有较高的通用性。
    - 与常见的外部电容器和电阻器具有良好的兼容性,简化了外围电路的设计。
    支持:
    - 厂商提供详细的用户手册和技术支持文档,以便用户在使用过程中获得帮助。
    - 客户可以联系Linear Technology Corporation获取进一步的技术支持。

    常见问题与解决方案


    常见问题:
    - 如何启动设备?
    - 输出电压不稳定怎么办?
    解决方案:
    - 确保RUN/SS引脚上的电容器正确配置,以实现软启动功能。
    - 检查输出电压反馈回路是否正常工作,并确保输出电容器容量足够以维持稳定输出。

    总结和推荐


    综合评估:
    - LTC1735-1 具有优秀的效率、稳定的输出电压、广泛的输入电压范围以及强大的保护功能。
    - 其独特的OPTI-LOOPTM补偿功能和非常低的静态电流使其成为CPU供电的理想选择。
    推荐:
    - 推荐在各种便携式设备和高性能处理器的电源管理中使用此产品,特别是需要高效率和稳定性的应用场合。

LTC1735IS-1#PBF参数

参数
开关频率 300KHz
同步整流器 Yes
最小输入电压 3.5V
最大输出电压 7V
最小输出电压 800mV
功能 Step-Down
输出类型 Transistor Driver
最大输入电压 36V
输出数量 1
拓扑 Buck
长*宽*高 1.75mm(高度)
通用封装 SO-16
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

LTC1735IS-1#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC1735IS-1#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC1735IS-1#PBF LTC1735IS-1#PBF数据手册

LTC1735IS-1#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 125.8513
10+ ¥ 88.4908
50+ ¥ 72.8226
100+ ¥ 70.7724
250+ ¥ 69.7346
500+ ¥ 68.7094
1000+ ¥ 67.6843
库存: 66
起订量: 14 增量: 1
交货地:
最小起订量为:10
合计: ¥ 884.9
