LTC3113EFE#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck-Boost Yes 300KHz~2MHz Adjustable 1 5.5V 1.8V 5.5V 1.8V SOP 贴片安装
供应商型号: 4033473
供应商: 海外现货
标准整包数: 1

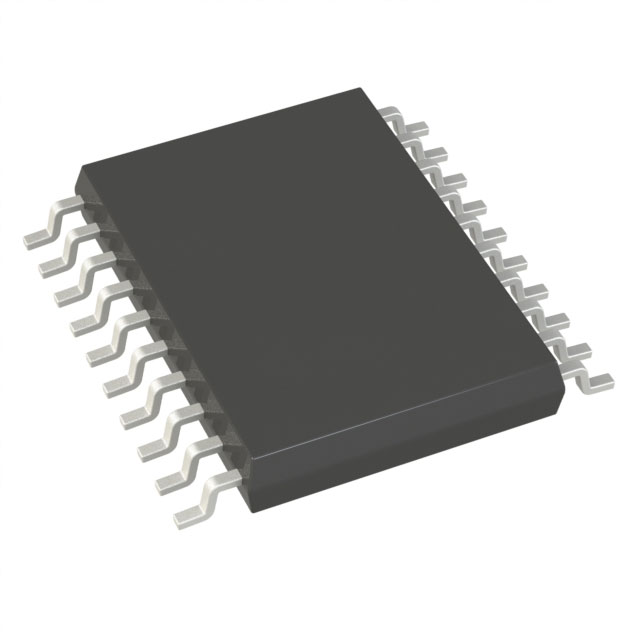

ANALOG DEVICES DC-DC稳压器 LTC3113EFE#PBF

LTC3113EFE#PBF概述


    产品简介


    LTC3113
    LTC3113是一款高性能的宽输入电压范围的同步降压-升压直流转换器,能够处理从输入电压高于、低于或等于输出电压的情况。其低噪声操作使其特别适用于RF(射频)和精密测量应用,提供高达3A的连续输出电流,满足最苛刻的应用需求。

    技术参数


    - 输入电压范围: 1.8V至5.5V
    - 输出电压范围: 1.8V至5.5V
    - 连续输出电流: VIN > 3.0V时可达3A;VIN ≥ 1.8V时可达1.5A
    - 开关频率: 可编程频率从300kHz到2MHz
    - 峰值电流限制: 主要电流限制为5.8A,峰值电流限制为7.8A至9.8A
    - 逆向电流限制: -1.6A至-0.4A
    - 关断电流: <1μA
    - 软启动时间: 2ms
    - 保护机制: 短路保护、电流限制、热过载保护
    - 封装类型: 16引脚(4mm × 5mm × 0.75mm)DFN和20引脚TSSOP

    产品特点和优势


    1. 低噪声操作: 高效、低噪声的操作使得LTC3113适合于RF和精密测量应用。
    2. 高功率密度: 集成的低RDS(ON) MOSFET和高频开关频率可实现紧凑的设计。
    3. 灵活的输入输出电压范围: 支持广泛的输入和输出电压,适应多种应用需求。
    4. 高效节能: 高达96%的效率,在轻负载下通过Burst模式提升效率。
    5. 内置保护机制: 包括短路保护、电流限制和热过载保护,确保系统的稳定运行。

    应用案例和使用建议


    应用案例
    - 无线调制解调器: 用于无线通信设备的电源管理。
    - 备份电源系统: 在主电源失效时提供稳定的电力供应。
    - 便携式终端设备: 如便携式库存终端和条形码阅读器。
    使用建议
    - 在设计电源电路时,应合理布置旁路电容以减少EMI干扰。
    - 在轻负载情况下,使用Burst模式可以显著提高能效。
    - 确保接地良好的信号回路,以提高系统稳定性。

    兼容性和支持


    LTC3113与各种电子元器件和设备具有良好的兼容性。制造商提供了详细的技术支持文档和工具,以帮助用户更好地理解和使用该产品。此外,针对特殊应用要求,可以咨询厂商获取更多定制化支持。

    常见问题与解决方案


    1. 问: 设备开机时无法启动?
    答: 检查RUN引脚是否接收到正确的启动力度电压,通常<0.3V表示关闭,>1.2V表示开启。

    2. 问: 设备在负载较高时出现过热现象?
    答: 检查散热设计是否合理,确保热垫与散热片之间没有空气间隙,并采用良好的热传递材料。

    总结和推荐


    综合评估
    LTC3113是一款高度集成、高效且可靠的宽输入电压范围降压-升压转换器,适用于RF和精密测量应用。其出色的性能、丰富的保护机制以及较高的输出电流能力,使其在众多电源管理场景中表现出色。
    推荐使用
    鉴于其卓越的性能和广泛的应用场景,强烈推荐在需要高功率密度、低噪声和高效能的项目中使用LTC3113。无论是无线调制解调器还是备份电源系统,LTC3113都能提供稳定可靠的电源解决方案。

LTC3113EFE#PBF参数

参数
拓扑 Buck-Boost
同步整流器 Yes
最大输出电压 5.5V
最小输入电压 1.8V
开关频率 300KHz~2MHz
输出类型 Adjustable
输出数量 1
最大输入电压 5.5V
功能 Step-Up/Step-Down
最小输出电压 1.8V
6.6mm(Max)
4.5mm(Max)
1.05mm(Max)
通用封装 SOP
安装方式 贴片安装
零件状态 在售
包装方式 管装

LTC3113EFE#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC3113EFE#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC3113EFE#PBF LTC3113EFE#PBF数据手册

LTC3113EFE#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 115.9796
10+ ¥ 79.872
74+ ¥ 61.8246
148+ ¥ 60.116
296+ ¥ 59.268
518+ ¥ 58.4074
1036+ ¥ 57.5595
库存: 102
起订量: 16 增量: 1
交货地:
最小起订量为:10
合计: ¥ 798.72
