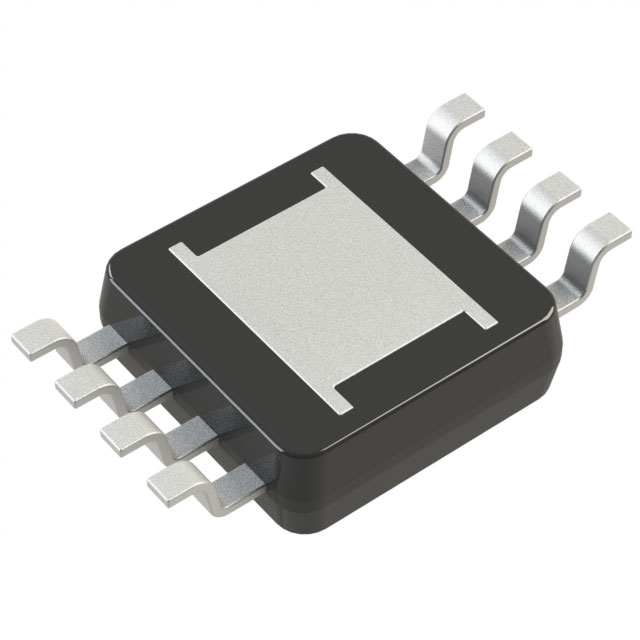

LT8570EMS8E#TRPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Boost,Cuk,SEPIC No 200KHz~1.5MHz Adjustable 1 65V(Switch) 3mV 40V 2.55V MSOP-8 贴片安装,黏合安装 3mm*3mm*860μm
供应商型号: LT8570EMS8E#TRPBF
供应商: 期货订购
标准整包数: 2500
ANALOG DEVICES DC-DC稳压器 LT8570EMS8E#TRPBF

LT8570EMS8E#TRPBF概述


    产品简介


    LT8570/LT8570-1 PWM DC/DC 转换器是一款高性能的开关型DC/DC转换器,专为各种电源转换需求设计。这款转换器的主要特点是它内置了一个65V耐压的功率开关,可以根据需要配置为升压、SEPIC(单端初级电感转换器)或反相转换器。这些功能使其成为多种应用的理想选择,包括VFD偏置电源、TFT-LCD偏置电源、GPS接收器、DSL调制解调器等本地电源解决方案。

    技术参数


    - 电源电压范围: -0.3V 至 40V
    - SW 引脚电压: -0.4V 至 65V
    - RT 引脚电压: -0.3V 至 5V
    - 软启动电流: 4 µA 至 8 µA
    - 参考线调节: 0.01 %/V
    - 同步频率: 200 kHz 至 1.5 MHz
    - 最大功耗温度范围: –65°C 至 150°C
    - 封装: 8-lead (3mm × 3mm) Plastic DFN 和 8-lead Plastic MSOP

    产品特点和优势


    LT8570/LT8570-1具备多项独特的功能和优势:
    - 高效率: 在不同负载条件下都能保持高效能。
    - 宽输入电压范围: 从2.55V到40V,适应性强。
    - 低VCESAT: 保证了低损耗,从而提高了整体性能。
    - 软启动功能: 有助于避免系统启动时的大电流冲击。
    - UVLO功能: 用户可配置的欠压锁定,提高系统的稳定性和可靠性。
    - 紧凑封装: 适合空间有限的应用。

    应用案例和使用建议


    应用案例
    1. VFD Bias Supplies: 由于VFD显示器通常需要稳定的电压源,LT8570/LT8570-1非常适合这类应用,通过其高效的升压转换能力来确保稳定的输出电压。

    2. TFT-LCD Bias Supplies: 用于驱动TFT液晶显示屏,特别是在便携式设备中,需要紧凑且高效的电源管理。
    使用建议
    - 确保电路设计符合技术规格书的要求,特别是在高频环境下,要特别注意EMI的抑制。
    - 在实际使用过程中,通过外部电阻调整FBX引脚的反馈电压,以适应不同的输出电压需求。
    - 考虑在输入端加装适当的滤波电容,以减少电源噪声对转换器的影响。

    兼容性和支持


    兼容性:
    LT8570/LT8570-1具有针脚兼容性,与LT3580和LT8580兼容,这意味着用户可以轻松替换或升级现有的设计,而无需大幅改动硬件。
    支持:
    制造商提供详细的技术文档、应用指南和支持服务,帮助客户快速上手并解决可能遇到的问题。

    常见问题与解决方案


    1. 如何避免转换器在启动时过冲?
    - 解决方案: 使用外部软启动电容来控制启动过程中的电压上升速率。
    2. 如何设置正确的欠压锁定电压?
    - 解决方案: 连接一个合适的外部电阻到SHDN引脚,通过改变电阻值来设置欠压锁定电压。

    总结和推荐



    总结

    :
    LT8570/LT8570-1凭借其高效率、宽输入电压范围和强大的软启动功能,使其在多种应用场景中表现出色。这些特点使其成为工业级和消费级电子产品中理想的电源管理解决方案。
    推荐:
    我们强烈推荐LT8570/LT8570-1作为那些需要高效、稳定和灵活电源解决方案的设计人员的最佳选择。无论是开发新的产品还是优化现有系统,LT8570/LT8570-1都是不二之选。

LT8570EMS8E#TRPBF参数

参数
最大输入电压 40V
最小输出电压 3mV
最小输入电压 2.55V
拓扑 Boost,Cuk,SEPIC
功能 Step-Up,Step-Up/Step-Down
最大输出电压 65V(Switch)
输出类型 Adjustable
输出数量 1
开关频率 200KHz~1.5MHz
同步整流器 No
长*宽*高 3mm*3mm*860μm
通用封装 MSOP-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LT8570EMS8E#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT8570EMS8E#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LT8570EMS8E#TRPBF LT8570EMS8E#TRPBF数据手册

LT8570EMS8E#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 30.444
5000+ ¥ 29.67
7500+ ¥ 28.896
库存: 5000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 76110
直接购买
加入购物车
