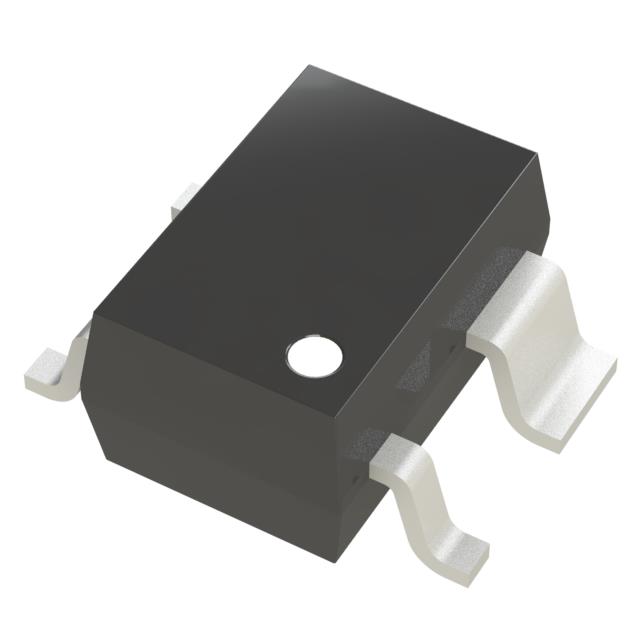

ADM6713ZAKSZ-REEL

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述: 35μA 1V 5.5V SC-70-4 贴片安装,黏合安装
供应商型号: CY-ADM6713ZAKSZ-REEL
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 电源管理芯片(PMIC) ADM6713ZAKSZ-REEL

ADM6713ZAKSZ-REEL概述


    产品简介


    ADM6711/ADM6713 是由Analog Devices公司生产的微处理器监控电路,封装形式为4引脚SC70。它们主要应用于微处理器系统、计算机、控制器、智能仪器及汽车系统等领域。ADM6711和ADM6713在功能上的主要区别在于它们的输出方式:ADM6711具有推挽式(push-pull)RESET输出,而ADM6713则采用开漏式(open-drain)RESET输出。这些设备能够提供稳定的复位信号,以确保系统的可靠启动。

    技术参数


    - 电源电压范围:1.0 V至5.5 V
    - 工作温度范围:−40°C 至 +125°C
    - 供电电流:
    - 12 μA (典型值)
    - 35 μA (最大值)
    - 复位电压阈值:多个版本可供选择,范围从2.32 V到4.63 V
    - 复位延迟时间:至少140 ms
    - 复位输出:
    - 推挽式(ADM6711)
    - 开漏式(ADM6713)

    产品特点和优势


    - 精准监测:能够准确监测多种电源电压(2.5 V、3 V、3.3 V 和 5 V)。
    - 低功耗:典型工作时的供电电流仅为12 μA,非常适合便携式应用。
    - 高可靠性:具有快速恢复能力,能够免疫快速负向瞬变。
    - 多功能手动复位输入:通过手动开关或逻辑信号触发复位,提供额外的系统控制选项。
    - 广泛的温度适应性:能够在极端环境下稳定工作,适用温度范围广。

    应用案例和使用建议


    - 微处理器系统:ADM6711/ADM6713可以作为核心监控元件用于微处理器系统的设计中,提供可靠的复位信号。
    - 汽车系统:由于其具备高可靠性,适用于对温度和电压要求严格的汽车应用中。
    - 建议使用:在长时间处于高噪声环境中时,可以考虑在外围添加去耦电容(如0.1 μF)以进一步增强其抗干扰能力。

    兼容性和支持


    - 兼容性:与其他标准逻辑电平电路兼容,特别是当采用ADM6713的开漏输出时,可通过外接上拉电阻实现不同电压水平的兼容性。
    - 支持服务:作为行业内知名的半导体制造商,Analog Devices提供了详尽的技术文档和客户支持服务,确保用户能够顺利集成和使用这些组件。

    常见问题与解决方案


    1. 问题:如何确保RESET输出在电源电压较低时仍保持有效?
    - 解决方案:在RESET引脚上连接一个适当的下拉电阻(例如100 kΩ),以确保即使在电源电压下降时也能可靠地拉低RESET信号。

    2. 问题:如何提高设备的抗干扰能力?
    - 解决方案:将0.1 μF的去耦电容尽量靠近VCC引脚安装,以提升对电源线上的瞬态干扰的免疫力。

    总结和推荐


    ADM6711/ADM6713在微处理器监控领域展示了出色的性能和可靠性。凭借其精准的电压监测能力、低功耗设计及高可靠性,这款监控电路非常适合需要高可靠性的系统设计。我们强烈推荐使用ADM6711/ADM6713来提升微处理器系统的整体性能和稳定性。

ADM6713ZAKSZ-REEL参数

参数
最小工作供电电压 1V
工作电源电流 35μA
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 5.5V
2.2mm(Max)
1.35mm(Max)
1mm(Max)
通用封装 SC-70-4
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装

ADM6713ZAKSZ-REEL厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADM6713ZAKSZ-REEL数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电源管理芯片(PMIC) ANALOG DEVICES ADM6713ZAKSZ-REEL ADM6713ZAKSZ-REEL数据手册

ADM6713ZAKSZ-REEL封装设计

查看详情并下载
Symbol
Footprint
3D Model
