LT1946AEMS8E#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Boost,SEPIC No 2.7MHz Adjustable 1 35V 2.45V 16V 2.45V SOP 贴片安装 3mm*3mm*860μm
供应商型号: 4024672
供应商: 海外现货
标准整包数: 1

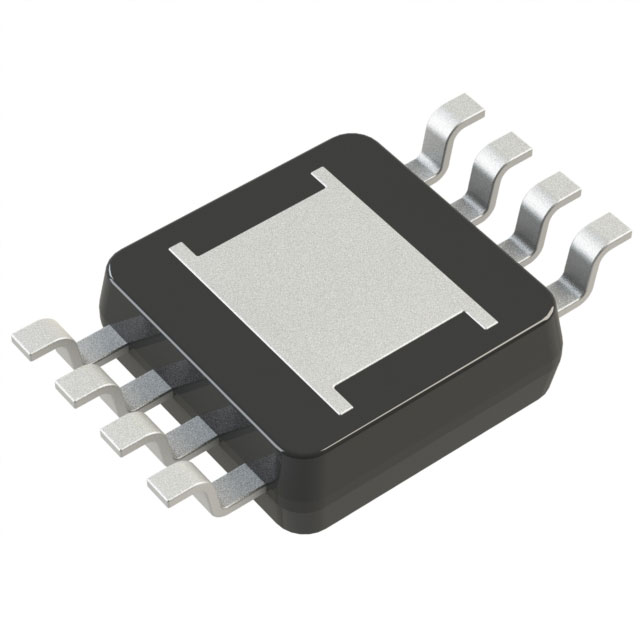

ANALOG DEVICES DC-DC稳压器 LT1946AEMS8E#PBF

LT1946AEMS8E#PBF概述

    LT1946 1.5A, 36V Fixed Frequency Step-Up DC/DC Converter

    产品简介


    LT1946 是一款由Linear Technology(现为Analog Devices的一部分)生产的固定频率升压DC/DC转换器,内部集成1.5A、36V开关管。这款转换器非常适合用于大型TFT-LCD面板电源供应、GPS接收器、DSL调制解调器及本地电源供应等应用场景。其特点在于能够从3.3V输入产生8V输出,且具备高效的转换能力。

    技术参数


    - 输入电压范围:2.45V 至 16V
    - 输出电压范围:最高可达34V
    - 最大输入电流:5mA(非开关状态时)
    - 最小启动电压:2.6V
    - 开关频率:1.2MHz(典型值)
    - 最大占空比:90%
    - 软启动时间:通过外部电容设置,典型值为4µA充电电流至1.5V
    - 工作温度范围:-40°C 至 85°C
    - 封装:8引脚MSOP和8引脚裸焊盘MSOP(含焊盘)

    产品特点和优势


    1. 高效性:内置1.5A开关,能够在宽输入电压范围内提供稳定的输出。
    2. 高集成度:集成软启动功能,确保平稳启动,避免过冲。
    3. 紧凑设计:采用小体积8引脚MSOP封装,易于集成到现有系统中。
    4. 灵活调节:可通过外部补偿网络调整反馈回路,以适应不同应用场景。
    5. 卓越性能:适用于高精度和高效率的应用,如TFT-LCD面板和DSL调制解调器。

    应用案例和使用建议


    LT1946可广泛应用于TFT-LCD面板电源、GPS接收器、DSL调制解调器等场合。具体示例中,3.3V输入条件下,可实现8V输出,电流可达430mA。为了优化性能,推荐使用以下配置:
    - 电感选择:建议选用表1中推荐的电感,如TDK的RLF5018T-4R7M,确保能承受至少1.5A的电流。
    - 电容选择:输出端应使用低ESR陶瓷电容器,例如X5R或X7R材料,以减小输出纹波。
    - 布局建议:布局时要特别注意电源走线的宽度,以减少电磁干扰(EMI),同时尽量缩短Pin 1(VC)和Pin 2(FB)之间的布线长度。

    兼容性和支持


    LT1946与多种电感器和二极管兼容,推荐使用Microsemi的UPS120或其他等效型号的二极管。对于具体的产品选型和支持信息,建议咨询Linear Technology(现为Analog Devices)的官方技术支持。

    常见问题与解决方案


    - 问题1:开机后没有响应。
    - 解决方案:检查SHDN引脚是否被正确拉高,确保电压高于2.4V。
    - 问题2:输出电压不稳定。
    - 解决方案:检查输出电容是否符合要求,推荐使用低ESR的陶瓷电容,并适当增加补偿电容值。
    - 问题3:软启动过程慢。
    - 解决方案:增大外部软启动电容的容量,降低充电电流,从而延长启动时间。

    总结和推荐


    综上所述,LT1946是一款高性能的升压DC/DC转换器,具有较高的集成度和良好的稳定性,非常适合用于各类高要求的应用场景。对于需要稳定、高效电源输出的场合,强烈推荐使用LT1946。通过适当的布局和外部组件选择,可以进一步提升其性能表现。

LT1946AEMS8E#PBF参数

参数
功能 Step-Up,Step-Up/Step-Down
最小输出电压 2.45V
同步整流器 No
最大输出电压 35V
最小输入电压 2.45V
开关频率 2.7MHz
拓扑 Boost,SEPIC
最大输入电压 16V
输出数量 1
输出类型 Adjustable
长*宽*高 3mm*3mm*860μm
通用封装 SOP
安装方式 贴片安装
零件状态 在售
包装方式 管装

LT1946AEMS8E#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1946AEMS8E#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LT1946AEMS8E#PBF LT1946AEMS8E#PBF数据手册

LT1946AEMS8E#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
