LTC3414MPFE#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck Yes 1MHz Adjustable 1 5V 800mV 5.5V 2.25V SOP 贴片安装 1.2mm(高度)
供应商型号: 4025322
供应商: 海外现货
标准整包数: 1

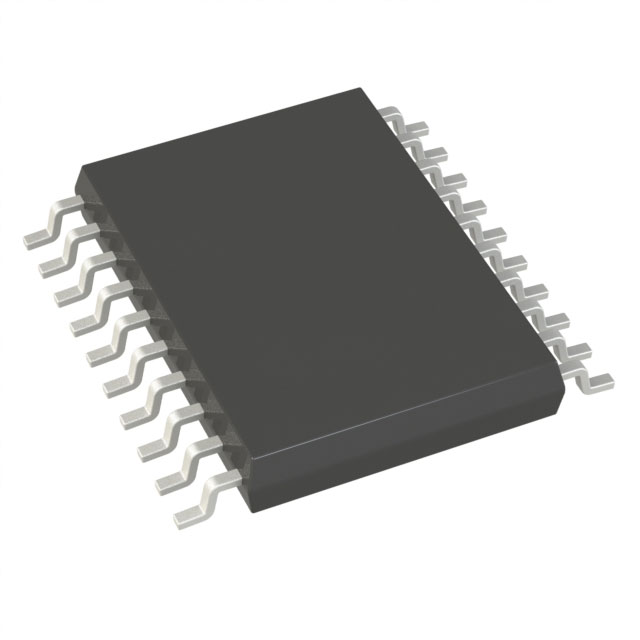

ANALOG DEVICES DC-DC稳压器 LTC3414MPFE#PBF

LTC3414MPFE#PBF概述


    产品简介


    LTC3414 是一款高效、同步降压型DC/DC转换器,适用于点对点负载调节的应用。其广泛应用于笔记本电脑、便携式仪器和分布式电源系统中。LTC3414具有高达95%的高效率,可以提供高达4A的输出电流。低静态电流(64μA)和内部低导通电阻(67mΩ)使其成为高效率应用的理想选择。它还具有可编程频率(300kHz至4MHz)和宽输入电压范围(2.25V至5.5V),使其适用于多种不同的电源环境。

    技术参数


    - 输入电压范围:2.25V 至 5.5V
    - 输出电压范围:0.8V 至 5V
    - 输出电流:最高可达4A
    - 开关频率:300kHz 至 4MHz(可调)
    - 效率:高达95%
    - 静态电流:64μA
    - 内部开关电阻:67mΩ
    - 工作温度范围:
    - E、I 级别:-40°C 至 85°C
    - MP 级别:-55°C 至 125°C
    - 绝对最大额定值:
    - 输入电压范围:-0.3V 至 6V
    - 高峰开关电流:9.5A
    - 电感峰值电流限制:6A 至 8A
    - 关断电压阈值:1.75V 至 2.25V
    - 存储温度范围:-65°C 至 150°C
    - 引脚温度(焊接,10秒):300°C

    产品特点和优势


    LTC3414的主要特点和优势包括:
    - 高效率:高达95%,减少能源浪费,延长电池寿命。
    - 低静态电流:仅为64μA,适用于便携式设备,减小功耗。
    - 内置低导通电阻开关:67mΩ,提高整体效率并降低热耗。
    - 可编程开关频率:可以根据需求调整频率,灵活性高。
    - 低输入电压操作:最低2.25V,适合多种电源条件。
    - 过温保护:防止过载情况下损坏设备。
    - 封装类型:采用20引脚裸露散热片TSSOP封装,散热性能优异。

    应用案例和使用建议


    LTC3414的典型应用包括笔记本电脑、便携式仪器和分布式电源系统。在这些应用中,LTC3414能够稳定地提供所需的电源输出,并保持高效率。在实际应用中,根据不同的负载情况和电源需求,可以通过调整外部电阻来设置开关频率。对于轻负载下的高效率需求,建议使用Burst Mode模式。而在需要连续输出的情况下,则可以切换到强制连续模式。在使用过程中,还需要注意监控温度,确保散热良好。

    兼容性和支持


    LTC3414可与其他标准的电子元器件和设备兼容,适用于广泛的电源系统设计。厂商提供了详细的技术文档和支持服务,包括电路设计指导和故障排查手册。此外,客户还可以通过官方技术支持获得进一步的帮助。

    常见问题与解决方案


    1. 问题: 在Burst Mode模式下,输出电压不稳定。
    - 解决方案: 检查并调整SYNC/MODE引脚的外部电压设置。确保输出电容的容量足够,以平滑输出电压纹波。
    2. 问题: 设备在高温环境下无法正常工作。
    - 解决方案: 检查散热措施是否充分,确保设备工作在规定的工作温度范围内。如果需要,增加散热片或改善散热路径。
    3. 问题: 设备启动时输出电压波动较大。
    - 解决方案: 调整软启动时间(通过RUN/SS引脚的外部电容)。确保启动过程中的电流变化率在合理范围内,避免启动瞬态引起的电压波动。

    总结和推荐


    LTC3414是一款高性能、多功能的同步降压型DC/DC转换器。它的高效率、低静态电流、内置低导通电阻开关以及灵活的可编程特性,使其成为各种便携式和高效率电源系统的理想选择。无论是笔记本电脑还是分布式电源系统,LTC3414都能提供稳定的电源输出。因此,我们强烈推荐LTC3414作为高效率电源应用中的首选产品。

LTC3414MPFE#PBF参数

参数
最大输入电压 5.5V
最小输出电压 800mV
拓扑 Buck
开关频率 1MHz
输出类型 Adjustable
最大输出电压 5V
功能 Step-Down
同步整流器 Yes
最小输入电压 2.25V
输出数量 1
长*宽*高 1.2mm(高度)
通用封装 SOP
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装,管装

LTC3414MPFE#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC3414MPFE#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC3414MPFE#PBF LTC3414MPFE#PBF数据手册

LTC3414MPFE#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 148.2777
10+ ¥ 142.2155
74+ ¥ 136.1659
148+ ¥ 130.091
296+ ¥ 127.4333
518+ ¥ 126.1044
库存: 158
起订量: 9 增量: 1
交货地:
最小起订量为:1
合计: ¥ 148.27
