LT8705AEFE#TRPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck-Boost Yes 100KHz~400KHz Transistor Driver 2 80V 1.3V 80V 2.8V TSSOP-38 贴片安装,黏合安装
供应商型号: LT8705AEFE#TRPBF
供应商: 期货订购
标准整包数: 2000

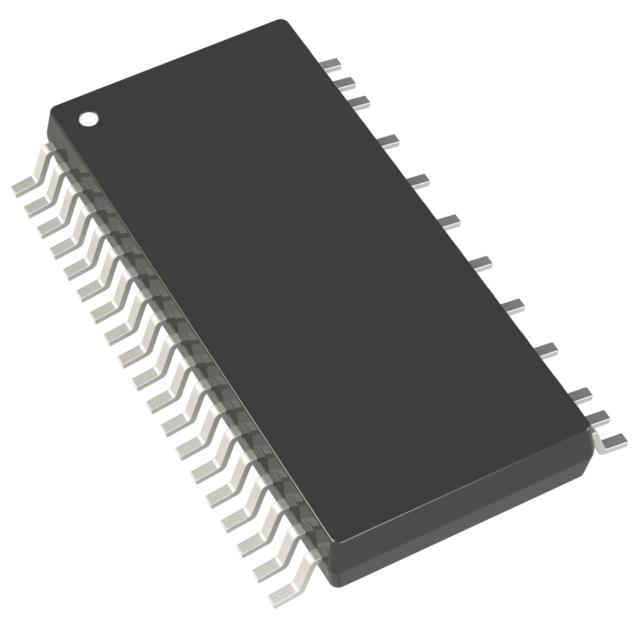

ANALOG DEVICES DC-DC稳压器 LT8705AEFE#TRPBF

LT8705AEFE#TRPBF概述

    # LT8705A 高性能同步四开关升降压控制器技术概述

    产品简介


    LT8705A 是一款高性能的升降压开关调节器控制器,由Linear Technology公司设计开发。其支持输入电压范围在2.8V到80V之间,并可输出电压范围为1.3V至80V。这一宽泛的工作范围使得LT8705A非常适合于太阳能、汽车、通信以及电池供电系统等领域的应用。作为LT8705的改进版本,LT8705A保持了引脚兼容性,且具备更高的可靠性和效率,因此被推荐用于新设计项目。

    技术参数


    以下是LT8705A的主要技术规格:
    - 输入电压范围:2.8V 至 80V(需外部VEXT大于6.4V)
    - 输出电压范围:1.3V 至 80V
    - 最大效率:可达98%,得益于同步整流技术
    - 开关频率:100kHz 至 400kHz,可同步化设置
    - 电流监测功能:提供输入和输出电流监控引脚
    - 保护机制:包含输入电流、输入电压、输出电流及输出电压反馈回路
    - 集成驱动器:具备四通道N沟道MOSFET栅极驱动器
    - 温度范围:LT8705AE(-40°C 至 125°C),LT8705AH(-40°C 至 150°C)

    产品特点和优势


    LT8705A的主要亮点包括:
    - 单电感器设计允许输入电压高于、低于或等于调节后的输出电压。
    - 强大的输入和输出电流监控能力,提高了系统的稳定性和安全性。
    - 集成了多种保护措施,确保长时间工作的可靠性。
    - 支持Burst Mode®操作模式,有效降低轻载时的能量损耗。

    应用案例和使用建议


    LT8705A广泛应用于高电压升降压转换器中,如电信电压稳压器等。对于需要处理极端条件的应用场合,例如寒冷地区或高温环境下,该芯片能够保持良好的性能表现。建议根据具体应用场景选择合适的外围元件配置,并注意散热管理以延长使用寿命。

    兼容性和支持


    LT8705A支持多种封装形式,包括FE38(31)型塑料TSSOP和QFN两种类型。制造商提供了详尽的技术文档和支持服务,帮助工程师快速上手并解决问题。

    常见问题与解决方案


    针对用户可能遇到的问题,例如启动延迟或过热警告,可以通过查阅官方提供的FAQ页面找到相应解答。此外,也可以直接联系技术支持团队获取更专业的指导。

    总结和推荐


    综上所述,LT8705A凭借其优异的技术指标和灵活的应用场景,成为一款极具竞争力的产品。它不仅满足了严苛的工作环境要求,还提供了出色的能效比。因此,在需要高效稳定的电源管理解决方案时,LT8705A是一个值得信赖的选择。我们强烈推荐这款产品给那些寻求高品质电源管理解决方案的专业人士。欲了解更多详情,请访问官方网站[www.linear.com/LT8705A](http://www.linear.com/LT8705A)。

LT8705AEFE#TRPBF参数

参数
最小输入电压 2.8V
开关频率 100KHz~400KHz
功能 Step-Up/Step-Down
最小输出电压 1.3V
同步整流器 Yes
最大输入电压 80V
输出数量 2
最大输出电压 80V
拓扑 Buck-Boost
输出类型 Transistor Driver
通用封装 TSSOP-38
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LT8705AEFE#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT8705AEFE#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LT8705AEFE#TRPBF LT8705AEFE#TRPBF数据手册

LT8705AEFE#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 81.8254
4000+ ¥ 79.8133
6000+ ¥ 77.8012
库存: 4000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 163650.8
