LTC4226CUD-1#PBF

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述: 700μA 4.5V 44V 通用 QFN 贴片安装 3mm(长度)*3mm(宽度)
供应商型号: LTC4226CUD-1#PBF
供应商: 期货订购
标准整包数: 1089
ANALOG DEVICES 电源管理芯片(PMIC) LTC4226CUD-1#PBF

LTC4226CUD-1#PBF概述


    产品简介


    LTC4226双路热插拔控制器是一款用于安全插入和移除活背板或带电连接器的电源路径控制芯片。它通过使用N沟道通态晶体管允许供应电压范围从4.5V到44V以可调速率斜坡上升。本产品广泛应用于工业自动化、服务器、电信系统等多个领域。

    技术参数


    - 操作范围: 4.5V 至 44V
    - 电流限制: 可选 1.5×, 2×, 3× 电路断路器阈值
    - 温度范围:
    - LTC4226C: 0°C 至 70°C
    - LTC4226I: -40°C 至 85°C
    - 存储温度范围: -65°C 至 150°C

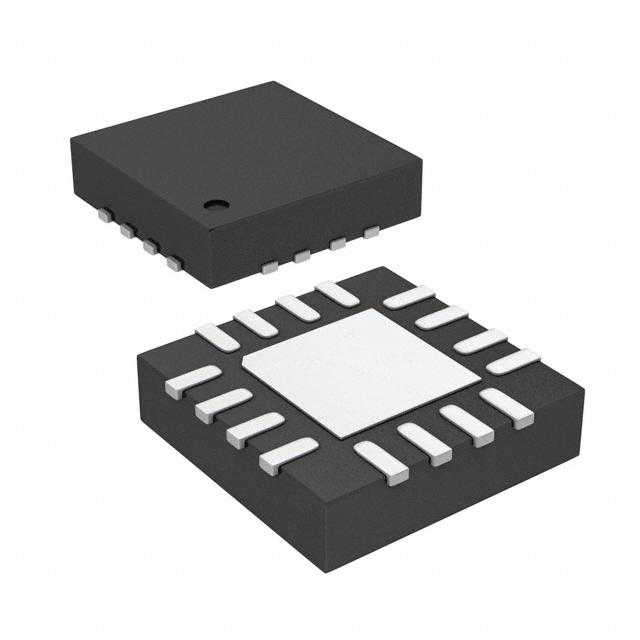

    - 封装形式: 16 引脚 QFN (3mm × 3mm) 和 MSOP 封装
    - 绝对最大额定值: VCCn: -0.3V 至 55V, SENSEn, ONn, FAULTn, CLS: -0.3V 至 55V, GATEn: -0.3V 至 68V, OUTn: -0.3V 至 55V, GATEn – OUTn: -0.3V 至 18V, FTMRn: -0.3V 至 4V

    产品特点和优势


    - 双向限流/断路器功能: 支持高电流应用的并行电源路径配置。
    - 宽输入电压范围: 从4.5V到44V,确保适用于多种不同电源环境。
    - 灵活的故障管理: 支持自动重试和锁定两种模式,增强了系统的可靠性和适应性。
    - 高侧驱动能力: 外部N通道MOSFET的高侧驱动,简化了设计并提高了效率。

    应用案例和使用建议


    - 2端FireWire应用: 在插入负载后允许安全地将板插入活动背板。
    - 磁盘驱动器: 由于其强大的过电流保护和高侧驱动能力,非常适合于高可靠性要求的应用场合。
    - 建议: 对于高电流应用,建议并联使用两个通道来提高电流处理能力。

    兼容性和支持


    - 兼容性: 与标准FireWire/IEEE 1394接口兼容,易于集成到现有系统中。
    - 技术支持: 提供详尽的技术文档和在线支持,帮助用户快速上手和解决问题。

    常见问题与解决方案


    - Q: 如何设定不同的电流限制?
    - A: 通过调整CLS引脚的状态可以实现1.5×, 2× 或 3× 电路断路器阈值。
    - Q: 遇到过电流故障时如何恢复?
    - A: 对于LTC4226-1型号,需要手动清除故障;而对于LTC4226-2型号,则可以选择自动重试模式。

    总结和推荐


    LTC4226双路热插拔控制器凭借其出色的热插拔能力和广泛的适用范围,在多个关键应用中表现出色。特别适合对热插拔功能有严格要求的应用场景,如数据中心、通信基础设施等。强烈推荐给那些追求高效能、高可靠性的工程师和技术人员。

LTC4226CUD-1#PBF参数

参数
最大输出电压 -
最小输出电压 -
应用场景 通用
最大工作供电电压 44V
最小工作供电电压 4.5V
工作电源电流 700μA
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 QFN
安装方式 贴片安装
应用等级 商用级
零件状态 在售

LTC4226CUD-1#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC4226CUD-1#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电源管理芯片(PMIC) ANALOG DEVICES LTC4226CUD-1#PBF LTC4226CUD-1#PBF数据手册

LTC4226CUD-1#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1089+ ¥ 41.6422
2178+ ¥ 40.5835
3267+ ¥ 39.5248
库存: 6000
起订量: 1089 增量: 121
交货地:
最小起订量为:1089
合计: ¥ 45348.35
