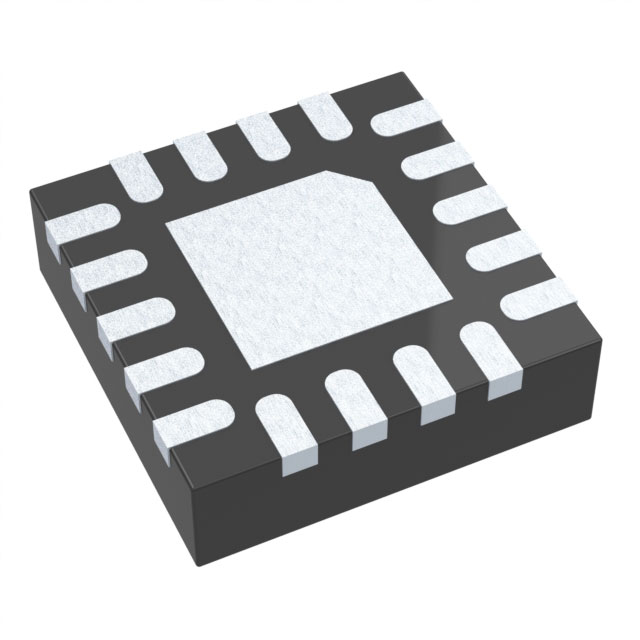

LTC3310SEV#TRMPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck Yes 2MHz Adjustable 1 5.5V 500mV 5.5V 2.25V LQFN-18 贴片安装
供应商型号: LTC3310SEV#TRMPBF
供应商: Arrow
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 LTC3310SEV#TRMPBF

LTC3310SEV#TRMPBF概述

    LTC3310S 10A Step-Down Converter 技术手册

    产品简介


    LTC3310S 是一款超小型、低噪声的单片式降压DC/DC转换器,能够从2.25V至5.5V的输入电源提供高达10A的输出电流。它采用了Silent Switcher 2架构,并且内置了内部热环旁路电容器,能够在高达5MHz的开关频率下实现低电磁干扰(EMI)和高效率。对于需要更高功率的应用,多相并联转换器的实现非常简便。

    技术参数


    - 输入电压范围:2.25V 至 5.5V
    - 输出电压范围:0.5V 至 VIN
    - 输出电压精度:±1%
    - 峰值电流模式控制
    - 最小导通时间:35ns
    - 可编程频率:高达5MHz
    - 关断电流:1µA
    - 精密使能阈值:400mV
    - 软启动功能
    - 功率良好输出
    - 温度监测功能
    - 配置用于并行运行多个电源阶段
    - 封装:3mm × 3mm LQFN,具有热增强特性

    产品特点和优势


    - 超低EMI:采用Silent Switcher 2架构,实现了超低的EMI辐射。
    - 高效率:内部NMOS导通电阻仅为4.5mΩ,PMOS导通电阻为16mΩ。
    - 宽频带和快速瞬态响应:支持高达5MHz的开关频率。
    - 安全处理电感饱和:在过载条件下能够安全应对电感饱和问题。
    - 灵活配置:支持多相操作,易于并联多个转换器以增加输出电流。
    - 精准控制:内置温度监测功能和精密使能阈值,提高了系统的可靠性和稳定性。

    应用案例和使用建议


    应用场景:
    - 服务器
    - 通信电源
    - 分布式直流电源系统(POL)
    - FPGA、ASIC、微处理器核心电源
    使用建议:
    - 在进行多相操作时,确保每个模块的振荡频率同步,以避免不必要的干扰。
    - 为减少EMI,应在输入端和输出端安装适当的滤波器。
    - 为提高热管理效果,需确保PGND节点连接到大面积的PCB接地平面,以利用多个大孔实现良好的热传导。

    兼容性和支持


    - 该产品与其他Silent Switcher 2架构的产品兼容。
    - 提供详细的电路图、应用示例以及全面的技术文档支持,方便用户进行设计和调试。

    常见问题与解决方案


    - 问题1:如何设置软启动时间?
    解决方案:通过外部电容器连接到SSTT引脚,并配置合适的电容值来调整软启动时间。

    - 问题2:遇到过温保护后如何恢复?
    解决方案:当过温保护触发后,可以等待温度下降到安全范围内再重新启动;或者手动重启并检查负载情况,避免过度过载导致的重复故障。

    总结和推荐


    LTC3310S凭借其独特的低噪声、高效率以及快速瞬态响应等特点,在各类应用场景中表现出色。尤其是在服务器、通信电源和分布式直流电源系统中,其优异的性能使其成为理想的选择。综上所述,强烈推荐此产品给需要高性能、高效且低EMI电源解决方案的设计工程师们。

LTC3310SEV#TRMPBF参数

参数
开关频率 2MHz
最小输出电压 500mV
输出类型 Adjustable
最大输入电压 5.5V
最小输入电压 2.25V
功能 Step-Down
拓扑 Buck
同步整流器 Yes
最大输出电压 5.5V
输出数量 1
通用封装 LQFN-18
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LTC3310SEV#TRMPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC3310SEV#TRMPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC3310SEV#TRMPBF LTC3310SEV#TRMPBF数据手册

LTC3310SEV#TRMPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
