LT1170HVCT#06PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Boost,Buck,Cuk,Flyback,Forward Converter No 100KHz Adjustable 1 75V(Switch) 1.244V 60V 3V TO-220-5 通孔安装 4.57mm(高度)
供应商型号: LT1170HVCT#06PBF
供应商: 期货订购
标准整包数: 1000

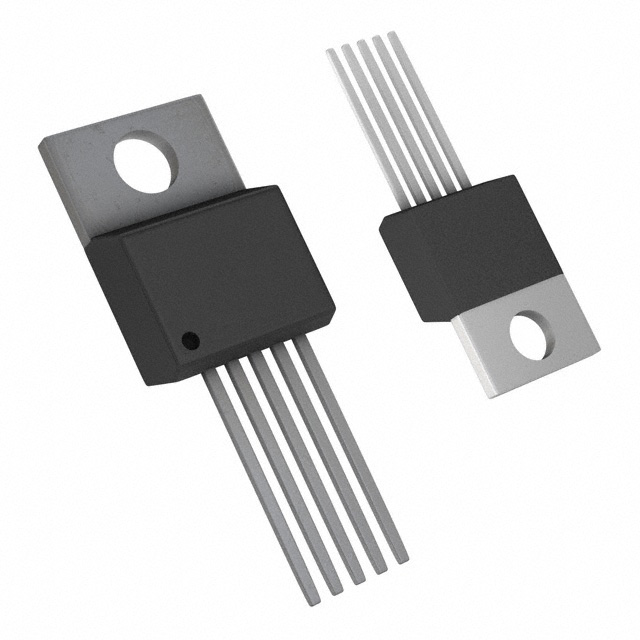

ANALOG DEVICES DC-DC稳压器 LT1170HVCT#06PBF

LT1170HVCT#06PBF概述

    LT1170/LT1171/LT1172 高效开关稳压器

    产品简介


    LT1170、LT1171 和 LT1172 是一款高性能的单片式高功率开关调节器。它们适用于标准的开关配置,包括降压(Buck)、升压(Boost)、反激(Flyback)、正激(Forward)、倒相(Inverting)和“Cuk”拓扑结构。这些调节器内置了一个大电流、高效率的开关,并集成了振荡器、控制和保护电路。集成化设计使得这些芯片可以封装在标准的5引脚TO-3或TO-220功率封装中,或是8引脚封装(仅限LT1172),极大简化了使用过程,操作方式类似于传统的三端线性调节器。

    技术参数


    - 输入电压范围: 3V至60V
    - 输出电流能力:
    - LT1170: 5A
    - LT1171: 2.5A
    - LT1172: 1.25A
    - 工作效率: 通过电流模式开关技术提供优秀的交流和直流负载及线路调整
    - 静止电流: 6mA
    - 过载保护: 内置自我保护功能
    - 电源电压范围: 最高可承受60V
    - 工作频率: 100kHz

    产品特点和优势


    LT1170/LT1171/LT1172 的独特之处在于其能够处理非常宽范围的负载电流,并且在所有工作条件下保持高效率。它们还具备低静态电流特性,能够在待机状态下将总供电电流降低到50μA,从而延长电池寿命。此外,这些器件在多种开关拓扑结构中均可稳定运行,并支持外部同步化,使设计更加灵活。

    应用案例和使用建议


    这些芯片广泛应用于各种电源转换需求的应用场合,例如:
    - 升压转换器:例如5V到12V的升压转换。
    - 电池充电器:为锂电池提供稳定的充电电压。
    - 电源逆变器:可用于将直流电转换为交流电,或者负极对正极的电源转换。
    使用建议包括确保外围元件正确选型以保证系统的稳定性和效率。此外,在使用时需要关注散热问题,以避免器件因过热而损坏。

    兼容性和支持


    LT1170/LT1171/LT1172 可以轻松与其他标准电子元件和设备配合使用,以构建完整的电源解决方案。制造商提供了详尽的技术文档和支持服务,帮助工程师进行设计和调试。

    常见问题与解决方案


    - 问题: 输入电压超出范围
    - 解决方法: 检查输入电压是否在指定范围内,必要时增加外部保护电路。
    - 问题: 输出电压不稳定
    - 解决方法: 确保外部补偿网络配置正确,检查反馈回路是否完好。
    - 问题: 器件发热严重
    - 解决方法: 优化散热设计,增加散热片或风扇辅助散热。

    总结和推荐


    总体而言,LT1170/LT1171/LT1172 是一款功能强大且易于使用的高效开关稳压器。它们不仅在多种电源转换应用中表现出色,而且提供了广泛的保护机制和灵活的操作模式。因此,强烈推荐在需要高效率和稳定输出的应用中采用这些器件。

LT1170HVCT#06PBF参数

参数
功能 Step-Down,Step-Up,Step-Up/Step-Down
最小输入电压 3V
最小输出电压 1.244V
输出类型 Adjustable
最大输入电压 60V
开关频率 100KHz
最大输出电压 75V(Switch)
输出数量 1
同步整流器 No
拓扑 Boost,Buck,Cuk,Flyback,Forward Converter
长*宽*高 4.57mm(高度)
通用封装 TO-220-5
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

LT1170HVCT#06PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1170HVCT#06PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LT1170HVCT#06PBF LT1170HVCT#06PBF数据手册

LT1170HVCT#06PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 112.1424
2000+ ¥ 109.3848
3000+ ¥ 106.6272
库存: 2000
起订量: 1000 增量: 50
交货地:
最小起订量为:1000
合计: ¥ 112142.4
