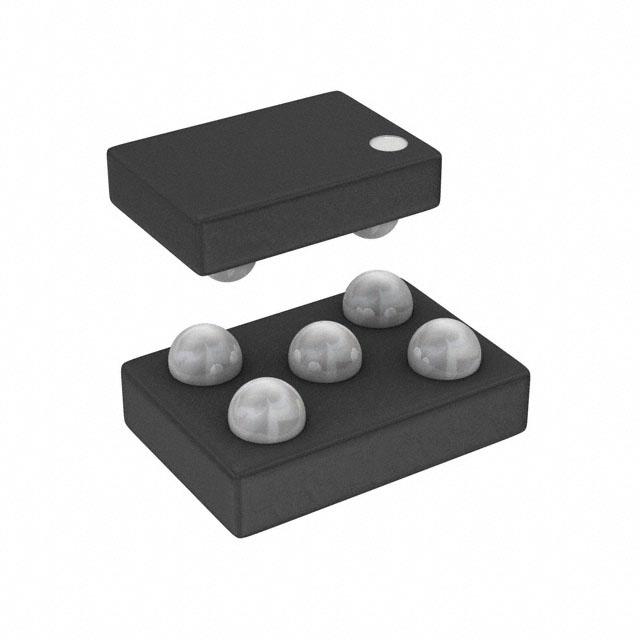

ADP2109ACBZ-1.2-R7

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck Yes 3MHz Fixed 1 1.2V 1.2V 5.5V 2.3V BGA 贴片安装,黏合安装 1.45mm*1.02mm*350μm
供应商型号: CY-ADP2109ACBZ-1.2-R7
供应商: Avnet
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 ADP2109ACBZ-1.2-R7

ADP2109ACBZ-1.2-R7概述


    产品简介


    ADP2109 是一款由Analog Devices公司生产的高效能降压直流到直流转换器,主要特点是具备内置放电开关功能。这款转换器适用于多种便携式电子设备,包括掌上电脑、平板电脑、无线手持设备、数字音频播放器、数码相机和GPS导航系统等。

    技术参数


    - 输入电压范围:2.3 V至5.5 V
    - 输出电压:1.0 V、1.2 V、1.5 V、1.8 V(可选)
    - 最大负载电流:600 mA
    - 峰值效率:高达95%
    - 固定频率操作:3 MHz
    - 典型静态电流:18 μA
    - 关机电流:0.2 μA
    - 输出放电电阻:150 Ω
    - 短路保护:内部过流保护
    - 热关断保护:内置温度保护

    产品特点和优势


    - 高效率:最高可达95%,确保最佳的能源利用。
    - 自动放电功能:内置放电开关可自动放电输出电容。
    - 小封装:采用5球WLCSP封装,体积小巧。
    - 电流模式架构:提供快速负载和线性瞬态响应。
    - 软启动和内部补偿:防止启动时的电流过冲。
    - 低静态电流:18 μA,延长电池寿命。
    - 超低关机电流:低于1 μA。

    应用案例和使用建议


    应用案例:
    - PDA和掌上电脑:需要高效能和小体积电源管理的便携式设备。
    - 无线手持设备:要求高效且轻薄的电源解决方案。
    - 数字音频播放器:为小型设备提供稳定而高效的电源管理。
    使用建议:
    - 热设计:注意热设计以避免过热问题,尤其在高负载情况下。
    - 外部元件选择:选择合适的电感器和电容器来优化性能。
    - 电路布局:根据推荐的电路板布局指南进行布线,以保证良好的散热效果。

    兼容性和支持


    - 兼容性:可以与其他标准电源如锂离子电池、镍氢电池等兼容。
    - 支持服务:Analog Devices提供详尽的技术文档和支持服务,帮助用户解决技术难题。

    常见问题与解决方案


    1. 问题:设备在低负载条件下工作不正常。
    - 解决办法:检查负载条件,确保在功率保存模式下的负载电流不低于80 mA。
    2. 问题:启动过程中输出电压不稳定。
    - 解决办法:确认所有外部元件正确安装并遵循推荐的电路板布局指南。
    3. 问题:设备在高温下出现故障。
    - 解决办法:增加散热措施,确保工作温度不超过150°C。

    总结和推荐


    总结:
    ADP2109是一款功能强大且高效率的降压直流到直流转换器,具有出色的稳压能力和高效节能特性。其内置的放电开关和多样的输出电压选项使其成为众多便携式电子设备的理想选择。
    推荐:
    鉴于其优秀的性能和广泛的适用范围,强烈推荐在需要高效能和小体积电源管理的应用中使用ADP2109。该产品的可靠性以及Analog Devices提供的强大支持,使其在市场上具有显著的竞争优势。

ADP2109ACBZ-1.2-R7参数

参数
最小输入电压 2.3V
开关频率 3MHz
最大输出电压 1.2V
拓扑 Buck
输出类型 Fixed
最大输入电压 5.5V
输出数量 1
最小输出电压 1.2V
功能 -
同步整流器 Yes
长*宽*高 1.45mm*1.02mm*350μm
通用封装 BGA
安装方式 贴片安装,黏合安装
包装方式 散装,卷带包装
