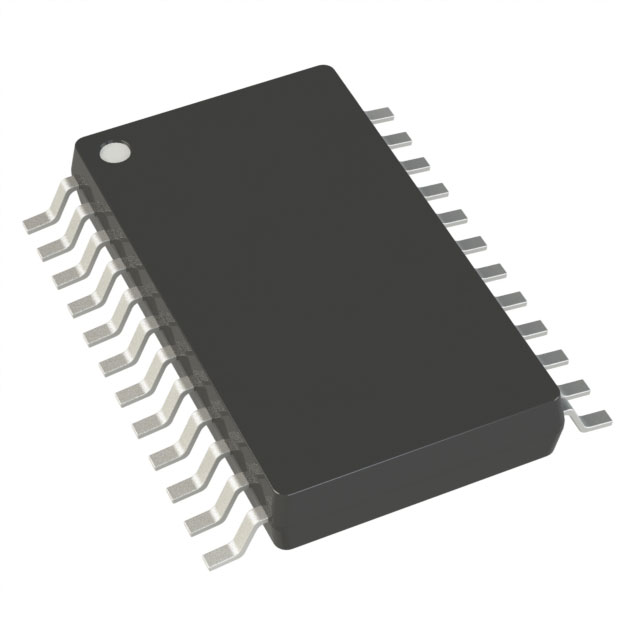

LTC3128IFE#TRPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck-Boost Yes 1.2MHz Adjustable 1 5.5V 1.8V 5.5V 1.73V TSSOP-24 贴片安装,黏合安装
供应商型号: Q-LTC3128IFE#TRPBF
供应商: 期货订购
标准整包数: 2500
ANALOG DEVICES DC-DC稳压器 LTC3128IFE#TRPBF

LTC3128IFE#TRPBF概述

    LTC3128:高效率单片超级电容充电器和平衡器

    1. 产品简介


    LTC3128 是一款由Linear Technology公司(现为Analog Devices的一部分)开发的高度集成的单片超级电容充电器和平衡器。这款充电器具有出色的效率,可以在输入电压高于、低于或等于输出电压的情况下高效运作。LTC3128通过准确的平均输入电流限制、主动的充电均衡和可编程的最大电容器电压,为备用电源系统中大型电容器的安全充电和保护提供了理想的解决方案。

    2. 技术参数


    - 输入范围: 1.73V 至 5.5V
    - 输出电压范围: 1.8V 至 5.5V
    - 最大输入电流: 可编程至3A
    - 平均输入电流限制: 准确控制在0.5A至3A范围内
    - 最大电容器电压: 程序设定在1.8V至3.0V之间
    - 工作温度范围: -40°C 至 125°C
    - 封装类型:
    - QFN(20引脚, 4mm x 5mm)
    - TSSOP(24引脚)

    3. 产品特点和优势


    - 高效充电: 具有高效的能量转换能力,确保在各种输入条件下都能达到最佳性能。
    - 精确控制: 可以精确地设定和监控输入电流,以保证电容器的安全充电。
    - 主动平衡: 可实现快速的不匹配电容器充电,同时具备主动的电荷平衡功能。
    - 低功耗: 即使在休眠模式下,也能保持极低的静态电流消耗。
    - 多功能指示: 包含电源良好和故障指示器,有助于系统监测和管理。

    4. 应用案例和使用建议


    - 备份电源系统: 在UPS、服务器和通信系统中,用于紧急电源和持续供电。
    - 工业设备: 适用于需要稳定电源供给的工业应用,如工厂自动化设备。
    - 存储模块: 作为内存和其他关键系统的备用电源。
    使用建议:
    - 散热管理: 在使用过程中要注意良好的散热设计,避免过热现象,特别是在高负载条件下的操作。
    - 外部电路选择: 需要根据具体需求选择合适的外部元件,如感测电阻和外部电容器,确保系统性能达到最佳状态。

    5. 兼容性和支持


    LTC3128在与其它线性调节器和开关模式电源之间具有良好的兼容性。制造商提供了详细的文档和技术支持,帮助用户在使用过程中能够轻松解决问题。

    6. 常见问题与解决方案


    - Q: 输出电压不正常
    - A: 检查反馈回路中的电阻值是否符合要求,同时确认输入电压是否在允许的范围内。

    - Q: 充电速度慢
    - A: 调整输入电流限制值,如果有必要的话,增加外部电容器的容量以提高充电速度。

    - Q: 过温保护触发
    - A: 确保系统有足够的散热措施,或者适当降低工作负载,防止温度过高。

    7. 总结和推荐


    LTC3128是一款高度集成的超级电容充电器和平衡器,在备份电源系统中具有显著的优势。其高效的能量转换、精确的输入电流限制和主动的充电均衡功能,使其成为需要安全、可靠电源系统的理想选择。总体来说,强烈推荐使用LTC3128以满足这些需求。

LTC3128IFE#TRPBF参数

参数
最大输入电压 5.5V
同步整流器 Yes
最小输出电压 1.8V
开关频率 1.2MHz
拓扑 Buck-Boost
输出数量 1
输出类型 Adjustable
功能 Step-Up/Step-Down
最小输入电压 1.73V
最大输出电压 5.5V
7.9mm(Max)
4.5mm(Max)
1.05mm(Max)
通用封装 TSSOP-24
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

LTC3128IFE#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC3128IFE#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC3128IFE#TRPBF LTC3128IFE#TRPBF数据手册

LTC3128IFE#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25000+ ¥ 83.6724
50000+ ¥ 81.2818
75000+ ¥ 78.8911
库存: 25000
起订量: 25000 增量: 2500
交货地:
最小起订量为:25000
合计: ¥ 2091810
