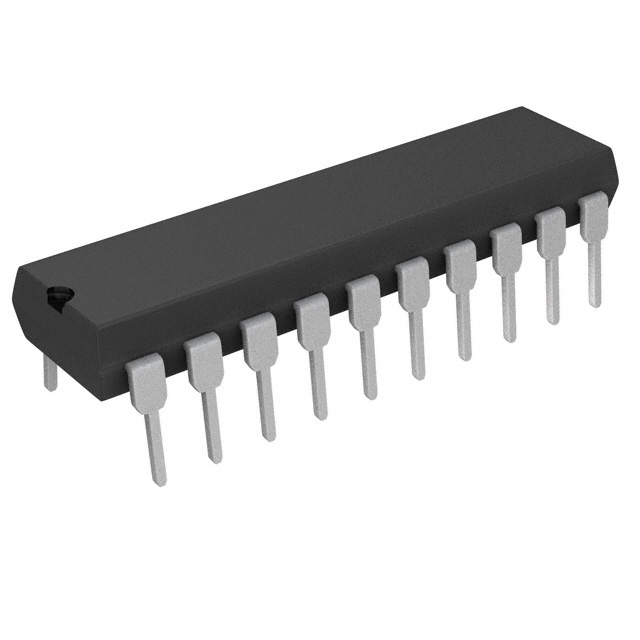

LT1509IN#PBF

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述: 27V 27V PDIP-20 通孔安装 6.48mm(宽度)
供应商型号: LT1509IN#PBF
供应商: 期货订购
标准整包数: 1008
ANALOG DEVICES 电源管理芯片(PMIC) LT1509IN#PBF

LT1509IN#PBF概述

    LT1509 Power Factor and PWM Controller

    1. 产品简介


    LT1509 是一款由 Linear Technology Corporation 生产的高效能功率因数校正(PFC)及脉宽调制(PWM)控制器。它集成了 PFC 和 PWM 的单芯片解决方案,能够在宽负载电流范围内实现高达 99% 的功率因数,并且可以在高达 300kHz 的频率下同步操作。该控制器广泛应用于开关电源的设计,特别是那些需要高效率和紧凑设计的应用场景。

    2. 技术参数


    - 供电电压: 27V
    - 电流限制连续电流: 0.5A
    - 门驱动输出能量: 5μJ
    - 输入电流: 最大 20mA
    - 输入电压: 8V(最高)
    - 启动电流: 典型值 250μA
    - 结温范围: 商业级 0°C 至 100°C,工业级 -40°C 至 125°C
    - 热阻: N 封装 100°C/W,SW 封装 120°C/W

    3. 产品特点和优势


    - 集成化设计: 集成 PFC 和 PWM 功能于单一芯片,简化了电路设计并减少了组件数量。
    - 高功率因数: 能够在宽负载电流范围内实现高达 99% 的功率因数,减少能源浪费。
    - 同步操作: 支持高达 300kHz 的同步操作,提高了系统的整体效率。
    - 保护功能: 包含峰值电流限制和过压保护等功能,增强了系统的可靠性和安全性。

    4. 应用案例和使用建议


    应用场景:
    - 家用电器:如空调、冰箱等需要高效率的设备。
    - 工业设备:如服务器电源、工业自动化设备等。
    - 通信设备:如电信基站的电源系统。
    使用建议:
    - 在设计时应注意散热管理,特别是在高负载情况下。
    - 合理配置 RSET 和 CSET 参数以满足所需的频率需求。
    - 使用合适的门驱动电阻以避免开关时的振铃现象。

    5. 兼容性和支持


    - 兼容性: 与大多数标准的 MOSFET 门驱动器兼容。
    - 支持: 提供详细的技术文档和支持服务,包括应用指南和故障排查手册。

    6. 常见问题与解决方案


    - 问题: 开关频率不稳定。
    - 解决方案: 检查 RSET 和 CSET 的值是否正确设置,并确保没有外部干扰。
    - 问题: 功率因数不足。
    - 解决方案: 确保电流放大器的增益足够高,并适当调整 RSET 和 CSET 的值。

    7. 总结和推荐


    LT1509 是一款功能强大且灵活的 PFC 和 PWM 控制器,适用于多种应用场景。其高度集成的设计、优异的性能参数以及丰富的保护功能使其在市场上具有很强的竞争力。对于需要高效率和稳定性能的电源系统,强烈推荐使用 LT1509。

LT1509IN#PBF参数

参数
应用场景 -
最大工作供电电压 27V
最小工作供电电压 27V
工作电源电流 -
最大输出电压 -
最小输出电压 -
长*宽*高 6.48mm(宽度)
通用封装 PDIP-20
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装
