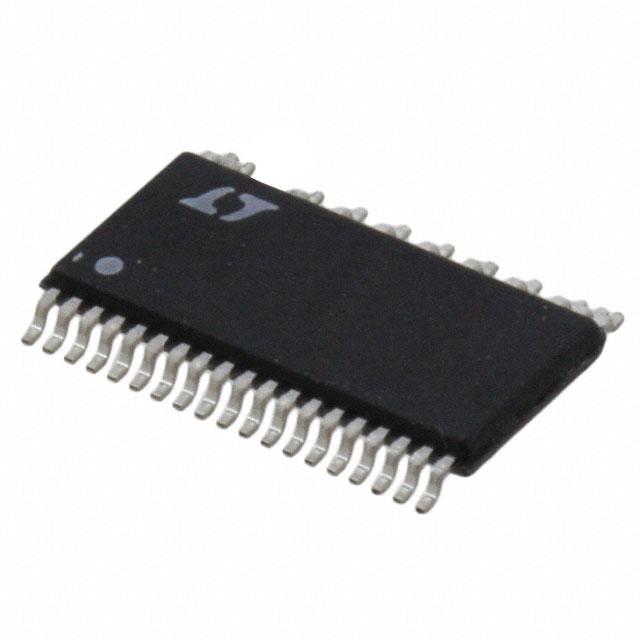

LT3752MPFE#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Forward Converter Yes 100KHz~500KHz Transistor Driver 1 100V 6.5V TSSOP-38 贴片安装 1.2mm(高度)
供应商型号: LT3752MPFE#PBF
供应商: 期货订购
标准整包数: 1000
ANALOG DEVICES DC-DC稳压器 LT3752MPFE#PBF

LT3752MPFE#PBF概述

    LT3752/LT3752-1:高性能主动钳位同步前向控制器

    1. 产品简介


    LT3752/LT3752-1是由Analog Devices公司设计的一种电流模式PWM控制器,专为高效率的主动钳位前向转换器拓扑结构而优化。这款控制器集成了一个DC/DC内部监控器,提高了整体效率和性能。其中,LT3752适用于输入电压范围为6.5V到100V的应用,而LT3752-1则针对高于100V的输入电压进行优化。这两款控制器广泛应用于多种场合,如车载电源、电信隔离电源和工业系统等。

    2. 技术参数


    以下是LT3752/LT3752-1的主要技术参数,涵盖了工作电压范围、最大输入电压、工作温度范围和其他关键指标:
    - 输入电压范围(LT3752):6.5V 至 100V
    - 输入电压范围(LT3752-1):10.5V 至 16V
    - 启动电压(LT3752):5.8V 至 6.4V
    - 启动电压(LT3752-1):9.5V 至 10.4V
    - 关机电压(LT3752):5.5V 至 5.9V
    - 关机电压(LT3752-1):7.6V
    - 最大结温:-40°C 至 150°C(LT3752HFE),-55°C 至 150°C(LT3752MPFE)

    3. 产品特点和优势


    LT3752/LT3752-1具备以下几个显著特点和优势:
    - 主动钳位技术:通过降低开关电压应力来提高效率,适用于高压应用。
    - 高集成度:内置DC/DC监控器,简化电路设计。
    - 自适应前沿消隐:改善电流感应精度。
    - 同步整流控制:减少导通损耗,提高能效。
    - 汽车级认证:AEC-Q100标准认证,适用于汽车应用。

    4. 应用案例和使用建议


    - 18V至72V,12V/12.5A,150W主动钳位隔离前向转换器:适用于高压电池供电系统和工业控制设备。
    - 在线和车载电池隔离电源:适用于汽车电池管理系统。
    - 48V电信隔离电源:用于通信基站的电源供应。
    使用建议:
    - 在选择外部元件时,确保符合输入电压和输出功率的要求。
    - 考虑到工作环境,尤其是温度范围和电磁干扰,选择合适的散热和屏蔽措施。
    - 根据具体应用需求,合理设置软启动和关断时间,以优化系统响应。

    5. 兼容性和支持


    - 兼容性:LT3752/LT3752-1可以与其他标准电子元件和设备无缝兼容,便于集成到现有的电路设计中。
    - 支持和维护:制造商提供详细的技术文档和应用指南,还设有技术支持热线,以解决用户在使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 启动困难:检查输入电压是否达到启动阈值,确认所有连接正确无误。
    - 过热保护:检查散热措施是否足够,调整负载情况以避免过载。
    - 输出电压不稳定:调节反馈回路中的电阻值,优化环路补偿网络。

    7. 总结和推荐


    总体而言,LT3752/LT3752-1是一款高度可靠的控制器,特别适合于需要高效率和高可靠性的应用场合。无论是车载电源还是工业控制系统,它都能提供出色的性能和稳定性。因此,强烈推荐在相关项目中使用LT3752/LT3752-1,这将大大提升系统的整体性能和用户体验。

LT3752MPFE#PBF参数

参数
功能 Step-Up/Step-Down
输出类型 Transistor Driver
最小输出电压 -
拓扑 Forward Converter
最大输入电压 100V
开关频率 100KHz~500KHz
输出数量 1
同步整流器 Yes
最大输出电压 -
最小输入电压 6.5V
长*宽*高 1.2mm(高度)
通用封装 TSSOP-38
安装方式 贴片安装
零件状态 在售
包装方式 管装

LT3752MPFE#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT3752MPFE#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LT3752MPFE#PBF LT3752MPFE#PBF数据手册

LT3752MPFE#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 132.5376
2000+ ¥ 129.168
3000+ ¥ 125.7984
库存: 2000
起订量: 1000 增量: 50
交货地:
最小起订量为:1000
合计: ¥ 132537.6
