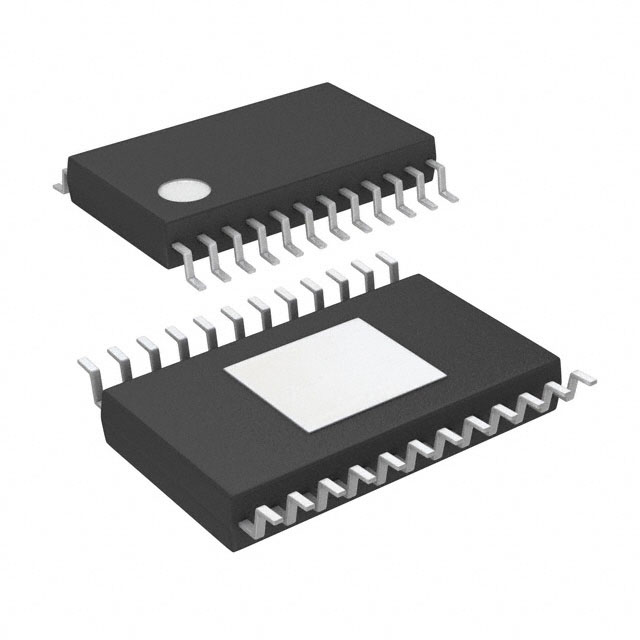

LTC3862HFE-2#TRPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Boost,SEPIC No 75KHz~500KHz Transistor Driver 2 350V 1.223V 36V -2%(Min) TSSOP-24 贴片安装,黏合安装
供应商型号: Q-LTC3862HFE-2#TRPBF
供应商: 期货订购
标准整包数: 2500
ANALOG DEVICES DC-DC稳压器 LTC3862HFE-2#TRPBF

LTC3862HFE-2#TRPBF概述

    LTC3862-2 多相电流模式升压控制器

    产品简介


    LTC3862-2 是一款由 Linear Technology 公司开发的两相恒频电流模式升压和单端初级电感转换器(SEPIC)控制器。它驱动 N 沟道功率 MOSFET,专为广泛的应用设计,如汽车、电信和工业电源系统。该控制器采用两相操作,以减少系统的滤波电容和电感要求,同时确保高效的能量传输和稳定性。

    技术参数


    - 输入电压范围: 5.5V 至 36V
    - 固定频率范围: 75kHz 至 500kHz(通过外部电阻调整)
    - 内部10V LDO调节器
    - 内部参考电压: ±1%
    - 软启动可编程
    - 峰值电流模式控制
    - 可编程最大占空比: 最高可达 96%
    - 同步频率范围: 50kHz 至 650kHz
    - 封装选项:
    - 24 引脚窄塑封小外形晶体管(SSOP)
    - 24 引脚塑料热增强型小外形晶体管(TSSOP)
    - 24 引脚(5mm x 5mm)塑料四侧引脚扁平封装(QFN)

    产品特点和优势


    - 多相操作: 支持 2 相、3 相、4 相、6 相或 12 相操作,降低了输入和输出电容需求,提高了效率。
    - 低阈值欠压锁定(UVLO): 允许使用额定电压为 6V 的 MOSFET。
    - 高精度电压参考: 内部电压参考精度为±1%,确保稳定的输出电压。
    - 紧凑封装: 提供多种封装选择,适合不同尺寸需求的应用场合。

    应用案例和使用建议


    - 汽车电源系统: 在电池电压变化较大的环境中提供稳定的电压输出。
    - 电信设备: 需要高效率和稳定输出的通信基站。
    - 工业电源系统: 要求高性能、高可靠性的工业控制系统。
    使用建议:
    - 确保电源电路中的电容和电感符合控制器的要求,特别是在多相操作时。
    - 使用低 ESR 陶瓷电容器对 3V8 输出进行旁路处理,提高系统的稳定性和可靠性。

    兼容性和支持


    - 兼容性: 适用于多种 N 沟道 MOSFET,易于与其他标准电路兼容。
    - 支持: Linear Technology 提供详尽的技术文档和支持服务,帮助用户在开发过程中解决问题。

    常见问题与解决方案


    - Q: 如何设置固定的频率?
    - A: 可通过一个外部电阻调整频率,频率范围为 75kHz 至 500kHz。

    - Q: 如何实现多相操作?
    - A: 利用 SYNC 输入、CLKOUT 输出和 PHASEMODE 控制针脚实现 2 相、3 相、4 相、6 相或 12 相操作。

    总结和推荐


    LTC3862-2是一款功能强大的两相恒频电流模式升压控制器,具有宽输入电压范围、高效率和灵活性。它非常适合用于需要高效率和稳定输出的工业、汽车和电信电源系统。其独特的多相操作能力使其在复杂的电源管理方案中表现出色。总体而言,LTC3862-2 是值得推荐的产品。

LTC3862HFE-2#TRPBF参数

参数
最小输出电压 1.223V
功能 Step-Up,Step-Up/Step-Down
最小输入电压 -2%(Min)
输出数量 2
最大输入电压 36V
输出类型 Transistor Driver
最大输出电压 350V
开关频率 75KHz~500KHz
拓扑 Boost,SEPIC
同步整流器 No
通用封装 TSSOP-24
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LTC3862HFE-2#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC3862HFE-2#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC3862HFE-2#TRPBF LTC3862HFE-2#TRPBF数据手册

LTC3862HFE-2#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
