首页  >  产品百科  >  ADP1046AWACPZ-R7

ADP1046AWACPZ-R7

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述: 20mA 3V 2.5V 3.6V 电源 LFCSP-WQ-32 贴片安装,黏合安装 5mm*5mm*730μm
供应商型号: CY-ADP1046AWACPZ-R7
供应商: Avnet
标准整包数: 1

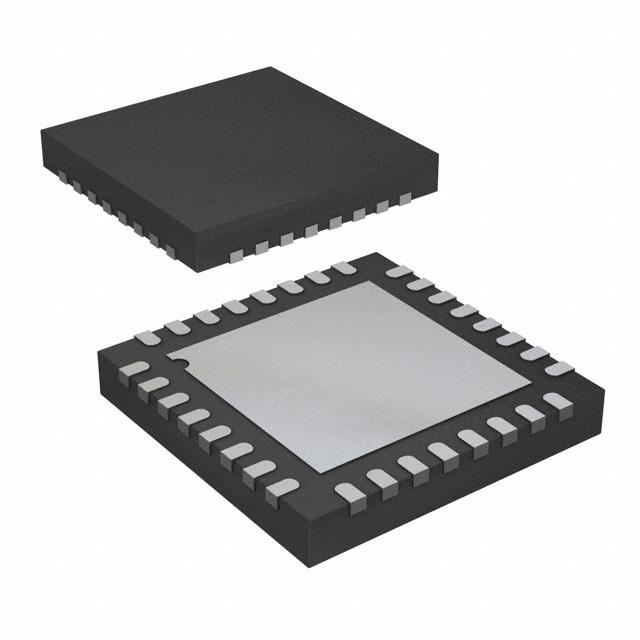

ANALOG DEVICES 电源管理芯片(PMIC) ADP1046AWACPZ-R7

ADP1046AWACPZ-R7概述

    ADP1046AW 数字控制器:专为隔离式电源应用设计

    产品简介


    ADP1046AW 是一款由Analog Devices公司生产的数字控制器,专门用于AC到DC和隔离式DC到DC电源系统的设计。该产品集成了所有典型脉宽调制(PWM)控制器的功能,并具备多项增强功能和新特性,如电压前馈和改进的回路响应,以实现最高效率。此外,ADP1046AW 支持远程和本地电压感测、主次侧电流感测及同步整流控制等功能,使其成为服务器、存储、网络和通信基础设施等领域理想的选择。

    技术参数


    ADP1046AW 的关键技术规格包括:
    - 供电范围: 3.0 V 至 3.6 V
    - 输入电压范围: 0 V 至 1.4 V
    - 输出低电压: VOL ≤ 0.4 V
    - 输出高电压: VOH ≥ VDD - 0.4 V
    - 温度系数: 65 ppm/°C
    - 动态范围: ±30 mV
    - 采样频率: fSAMP fSW kHz
    - 等效分辨率: 6 位(当fSW = 390.6 kHz时)
    - 电流测量分辨率: 12 位
    - 电流测量精度: 在0.7 V时测试,直流输入条件下,测量误差在±3.0% FSR到±6.0% FSR之间

    产品特点和优势


    ADP1046AW 的独特之处在于其集成化的数字控制回路、内置的可编程环路滤波器以及远程和本地电压感测功能。通过I²C接口可以进行广泛的编程和遥测操作,从而确保高效、准确的电源管理。此产品的设计旨在最小化组件数量,提高灵活性并缩短设计时间,使其在工业级应用中表现出色。

    应用案例和使用建议


    ADP1046AW 广泛应用于服务器、存储、网络和通信基础设施等关键领域。例如,在数据中心的电源供应系统中,它可以有效提升系统的可靠性和稳定性。为了最大化其性能,建议设计者关注电源布局和接地策略,确保良好的电磁干扰(EMI)管理和高效的热管理。

    兼容性和支持


    ADP1046AW 可通过标准I²C总线与微控制器通信,并提供GUI工具来简化设计过程。Analog Devices提供了详尽的文档和支持服务,包括用户手册、设计指南和在线技术支持,帮助用户快速解决问题。

    常见问题与解决方案


    - 问题: 如何解决电压波动导致的系统不稳定?
    - 解决方案: 使用内置的软启动滤波器进行补偿,并调整电源布局以减少干扰源。
    - 问题: 电流测量不准确如何校正?
    - 解决方案: 利用内部EEPROM进行校准设置,根据具体需求调整电流传感器的设置。

    总结和推荐


    总体而言,ADP1046AW 是一款专为复杂电源应用设计的强大工具,具备高度集成、灵活和高效的特性。它的多功能性和可靠性使其成为许多工业应用的理想选择。对于需要高性能电源管理解决方案的用户,我们强烈推荐使用ADP1046AW。

ADP1046AWACPZ-R7参数

参数
最大输出电压 2.5V
最小输出电压 -
应用场景 电源
最大工作供电电压 3.6V
最小工作供电电压 3V
工作电源电流 20mA
长*宽*高 5mm*5mm*730μm
通用封装 LFCSP-WQ-32
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

ADP1046AWACPZ-R7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADP1046AWACPZ-R7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电源管理芯片(PMIC) ANALOG DEVICES ADP1046AWACPZ-R7 ADP1046AWACPZ-R7数据手册
