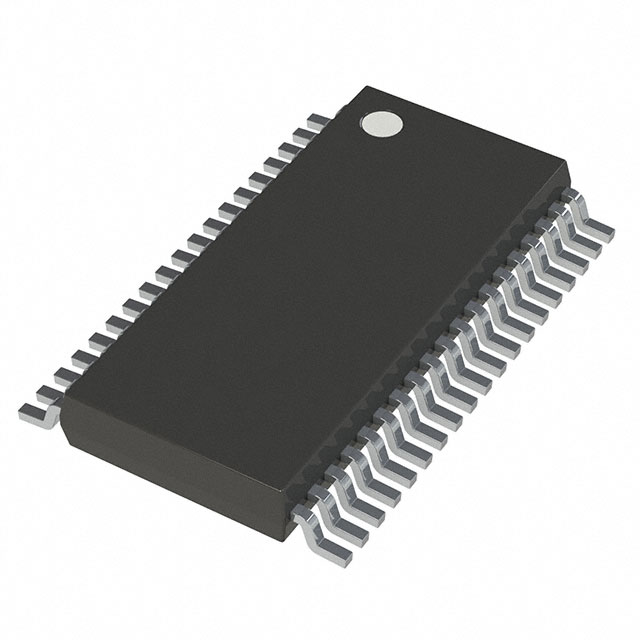

LTC3859AEFE#TRPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck,Buck-Boost,SEPIC Yes 115KHz~835KHz,350KHz~535KHz Transistor Driver 3 24V 800mV 38V 4.5V TSSOP-38 贴片安装,黏合安装
供应商型号: UNP-LTC3859AEFE#TRPBF
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 LTC3859AEFE#TRPBF

LTC3859AEFE#TRPBF概述


    产品简介


    LTC3859A:三输出同步控制器
    LTC3859A是一款高性能的三输出(降压/降压/升压)同步DC/DC开关调节控制器,用于驱动全部为N通道功率MOSFET的阶段。该芯片采用恒频电流模式架构,支持高达850kHz的可锁定相位切换频率。它可在宽泛的4.5V至38V输入电源范围内运行。启动后,在从升压转换器的输出或其他辅助电源供电时,输入电压范围可低至2.5V。该产品适用于电池供电系统和其他分布式直流电源系统,具有高效率和低功耗的特点。

    技术参数


    - 输入电压范围:4.5V至38V
    - 启动后最小输入电压:2.5V
    - 输出电压范围:
    - 降压输出:0.8V至24V
    - 升压输出:最高60V
    - 启动电流:脉冲跳过或强制连续模式下,单通道运行时为1.5mA;所有通道运行时为3mA
    - 睡眠模式电流:单通道降压运行时为55-80µA;单通道升压运行时为55-80µA;同时运行降压和升压时为65-100µA;所有三个通道同时运行时为80-120µA
    - 关机电流:14-30µA
    - 开关频率:75kHz至850kHz
    - 峰值效率:在10V输入电压下达到99%
    - 参考电压:
    - 降压输出:0.8V
    - 升压输出:1.2V
    - 控制引脚:PLLIN/MODE引脚可以实现突发模式、脉冲跳跃模式或轻负载下的连续电感电流模式选择

    产品特点和优势


    - 高效低功耗:得益于55µA的无载荷待机电流,延长了电池供电系统的使用寿命。
    - 宽广的工作温度范围:保证了在极端环境下的稳定运行。
    - 精准的参考电压:对于降压和升压输出提供了精准的0.8V和1.2V参考电压。
    - 灵活性和可靠性:可通过多种模式调整工作状态,提升了产品在不同应用场景中的适用性。

    应用案例和使用建议


    - 汽车应用:由于支持在低温条件下从冷启动到2.5V的正常运行,非常适合用于汽车电池供电系统。
    - 多输出电源系统:在需要多个独立输出的场合,如服务器和电信设备中,表现优异。

    使用建议:
    - 在设计电路时,应考虑散热措施,特别是在高温环境下长期使用时。
    - 使用前,确保所有电气参数符合系统要求,特别是输入电压范围和负载电流。

    兼容性和支持


    - 兼容性:LTC3859A支持与多种标准电源设计兼容。
    - 技术支持:ANALOG公司提供详尽的技术文档和支持服务,确保客户能够顺利进行集成和调试。

    常见问题与解决方案


    - 问题:在低温环境下启动困难。
    - 解决方案:检查输入电压是否符合最低要求,确认所有连接点良好。
    - 问题:电路效率低下。
    - 解决方案:调整工作模式或检查电源管理策略,确保正确配置以获得最佳性能。

    总结和推荐


    LTC3859A是一款专为高要求环境设计的三输出同步控制器,具备卓越的性能和广泛的适用性。它不仅在电池供电设备中有出色表现,还广泛应用于分布式直流电源系统和车载电源系统。对于需要高效、可靠电源管理的应用场景,推荐使用LTC3859A。该产品的高精度、宽输入范围和灵活的模式选择使其成为市场上的有力竞争者。

LTC3859AEFE#TRPBF参数

参数
功能 Step-Down,Step-Up/Step-Down
同步整流器 Yes
拓扑 Buck,Buck-Boost,SEPIC
开关频率 115KHz~835KHz,350KHz~535KHz
输出类型 Transistor Driver
最大输出电压 24V
最大输入电压 38V
最小输入电压 4.5V
输出数量 3
最小输出电压 800mV
9.8mm(Max)
4.5mm(Max)
1.05mm(Max)
通用封装 TSSOP-38
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LTC3859AEFE#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC3859AEFE#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC3859AEFE#TRPBF LTC3859AEFE#TRPBF数据手册

LTC3859AEFE#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
