LT1054ISW#TRPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Charge Pump No 25KHz Adjustable (Fixed) 1 30V 2.5V 15V 3.5V SO-16 贴片安装,黏合安装 1.75mm(高度)
供应商型号: LT1054ISW#TRPBF
供应商: 期货订购
标准整包数: 1000

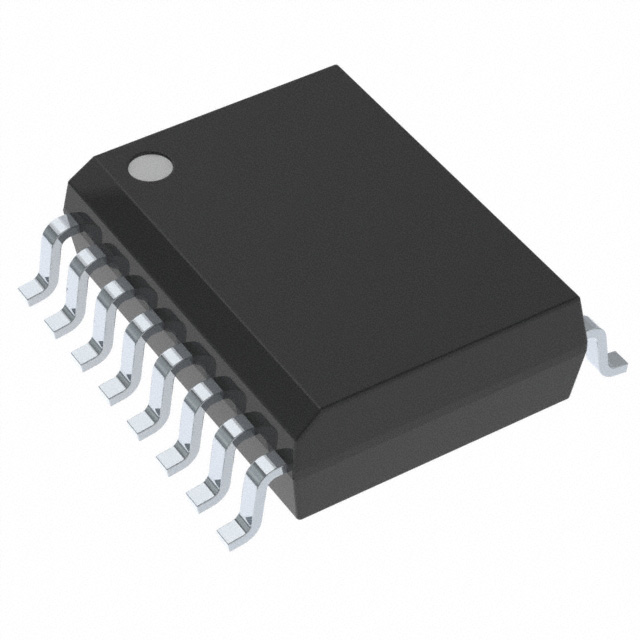

ANALOG DEVICES DC-DC稳压器 LT1054ISW#TRPBF

LT1054ISW#TRPBF概述


    产品简介


    基本介绍
    LT1054/LT1054L 是一款由 Linear Technology(现为 Analog Devices)生产的单片式、双极型开关电容电压转换器和调节器。这款器件具有输出电流高、电压损失低的特点,并且内置了可调节功能。LT1054 可广泛应用于正负电压转换、电压逆变器、电压调节等多个领域。
    主要功能
    - 开关电容电压转换器:能高效转换电压,具有较高的输出电流。
    - 电压调节器:通过外部电阻分压器提供稳定的输出电压。
    - 关断功能:可通过接地反馈引脚进入关断模式,降低功耗。
    应用领域
    - 正负电压转换:正负电压倍增。
    - 电压逆变器:将正电压转换为负电压。
    - 电源管理:用于需要精确电压控制的应用场合。

    技术参数


    | 参数 | 规格 |

    | 输出电流 | 100mA(LT1054),125mA(LT1054L) |
    | 输入电压范围 | 3.5V 至 15V(LT1054),3.5V 至 7V(LT1054L) |
    | 工作温度范围 | -55°C 至 125°C |
    | 电压损失 | 1.1V(100mA 输出电流时) |
    | 供电电流 | 2.5mA(空载时) |
    | 振荡频率 | 25kHz(3.5V 至 15V 输入时) |
    | 最大开关电流 | 300mA |
    | 关断电流 | 小于 100μA |

    产品特点和优势


    1. 高输出电流:比其他转换器具有更高的输出电流。
    2. 低电压损失:在 100mA 输出电流时电压损失仅为 1.1V。
    3. 集成调节功能:通过外部电阻分压器实现电压调节。
    4. 适应性强:适用于较宽的工作电压和温度范围。
    5. 低功耗关断模式:在关断模式下电流消耗小于 100μA。
    6. 与前代产品兼容:与 LTC1044/ICL7660 引脚兼容。

    应用案例和使用建议


    应用案例
    - 电压逆变器:用于将正电压转换为负电压。
    - 电压调节器:用于需要稳定输出电压的应用。
    使用建议
    - 选择合适的输入和输出电容:确保 CIN 和 COUT 的容量足够,以提高系统的稳定性。
    - 合理配置外部电路:如使用电阻分压器进行电压调节,需根据实际应用调整阻值。
    - 散热设计:在高电流工作情况下,注意器件的散热,避免过热。

    兼容性和支持


    - 兼容性:LT1054 可与 LTC1044/ICL7660 引脚兼容,便于替换和升级。
    - 支持:制造商提供了详细的技术手册和应用指南,可随时参考。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开机延迟时间长 | 检查外部电容容量是否合适 |
    | 输出电压不稳定 | 确保反馈电阻分压器阻值正确 |
    | 温度过高 | 改善散热措施,增加散热器 |
    | 输出电流不达标 | 检查输入电压和负载条件 |

    总结和推荐



    总结


    LT1054/LT1054L 是一款功能强大、适应性广泛的开关电容电压转换器和调节器。它具备高输出电流、低电压损失和集成调节功能等显著优势。此外,它还具有良好的温度稳定性和低功耗关断模式,非常适合各种电压转换和电源管理应用。
    推荐
    鉴于其优异的性能和广泛的适用性,强烈推荐在需要高精度电压转换和调节的应用中使用 LT1054/LT1054L。无论是工业自动化、通信设备还是消费电子产品,它都能发挥重要作用。

LT1054ISW#TRPBF参数

参数
最大输出电压 30V
开关频率 25KHz
最小输出电压 2.5V
拓扑 Charge Pump
功能 Ratiometric,Step-Up
同步整流器 No
输出类型 Adjustable (Fixed)
最小输入电压 3.5V
输出数量 1
最大输入电压 15V
长*宽*高 1.75mm(高度)
通用封装 SO-16
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

LT1054ISW#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1054ISW#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LT1054ISW#TRPBF LT1054ISW#TRPBF数据手册

LT1054ISW#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 70.5168
2000+ ¥ 68.724
3000+ ¥ 66.9312
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 70516.8
