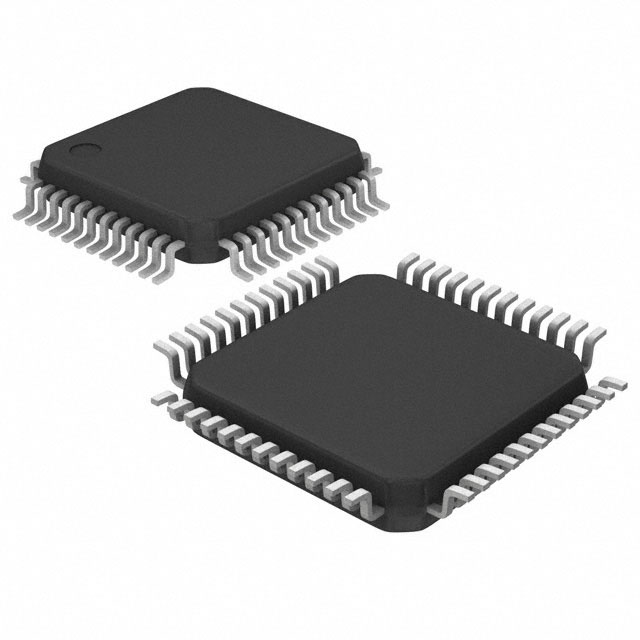

LTC2986ILX-1#PBF

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述: 15mA 2.85V 5.25V 5.25V QFP 贴片安装
供应商型号: 4333179
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 电源管理芯片(PMIC) LTC2986ILX-1#PBF

LTC2986ILX-1#PBF概述


    产品简介


    LTC2986 是一款多功能的高精度数字温度测量系统,能够直接对各种类型的温度传感器进行数字化处理。该器件的特点在于支持两线、三线或四线式 RTD(电阻温度探测器)、热电偶、热敏电阻及二极管等多种传感器类型,适用于广泛的应用领域。

    技术参数


    电源和工作范围
    - 电源电压:2.85V 至 5.25V
    - 工作温度范围:LTC2986C: 0°C 至 70°C;LTC2986I: –40°C 至 85°C;LTC2986H: –40°C 至 125°C
    电气特性
    - 输入范围:–0.05VDD 至 0.3V
    - 电源电流:15mA 至 20mA
    - 睡眠电流:25µA 至 60µA
    - 基准电压源:包含 15ppm/°C (最大值) 基准电压源
    ADC 性能
    - 分辨率:24位
    - 积分非线性:2ppm (最大)
    - 失调误差:0.5µV 至 2µV

    产品特点和优势


    LTC2986 的主要特点是能够直接处理多种温度传感器,支持片内 EEPROM 存储通道配置数据和定制系数,从而增强系统的灵活性和准确性。此外,该器件具备自动热电偶冷结点补偿和多种传感器的内置标准系数,确保在恶劣环境下仍能保持高精度测量。

    应用案例和使用建议


    应用案例
    - 直接热电偶测量:LTC2986 可以准确测量 J、K、N、E、R、S、T 和 B 类热电偶,适合工业控制和监控系统。
    - 直接 RTD 测量:能够测量 PT-10、PT-50、PT-100、PT-200、PT-500、PT-1000 和 NI-120 RTD,广泛应用于温度控制设备。
    - 直接热敏电阻测量:内置多种热敏电阻温度计算系数,支持 2.252k、3k、5k、10k 和 30k 热敏电阻。
    使用建议
    - 环境温度范围:根据实际应用场景选择合适的工作温度范围。
    - 电源电压:确保电源电压在规定的范围内,以保持系统的稳定运行。
    - 冗余保护:在关键应用中使用冗余措施,如备用温度传感器。

    兼容性和支持


    LTC2986 设计上与多个传感器兼容,可以灵活地配置通道以满足不同的测量需求。安富科公司提供详尽的技术文档和支持服务,帮助用户更好地理解和使用该器件。

    常见问题与解决方案


    问题1:如何选择合适的电源电压?
    解答:确保电源电压在 2.85V 至 5.25V 范围内,以保持系统稳定。
    问题2:如何确保系统的高精度?
    解答:使用片内 EEPROM 存储定制系数,并定期校准系统,以提高测量精度。

    总结和推荐


    LTC2986 是一款集多种温度传感器测量于一体的高性能温度测量系统。它凭借高精度、广泛的温度范围和多功能配置,适用于各种复杂工业环境。鉴于其可靠性和灵活性,强烈推荐在温度监测和控制系统中使用 LTC2986。

LTC2986ILX-1#PBF参数

参数
最小输出电压 -
应用场景 -
最大工作供电电压 5.25V
最小工作供电电压 2.85V
工作电源电流 15mA
最大输出电压 5.25V
通用封装 QFP
安装方式 贴片安装
包装方式 散装,托盘

LTC2986ILX-1#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC2986ILX-1#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电源管理芯片(PMIC) ANALOG DEVICES LTC2986ILX-1#PBF LTC2986ILX-1#PBF数据手册

LTC2986ILX-1#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 375.1238
10+ ¥ 319.8045
25+ ¥ 304.3641
100+ ¥ 289.2655
250+ ¥ 286.5065
库存: 209
起订量: 4 增量: 1
交货地:
最小起订量为:1
合计: ¥ 375.12
直接购买
加入购物车
