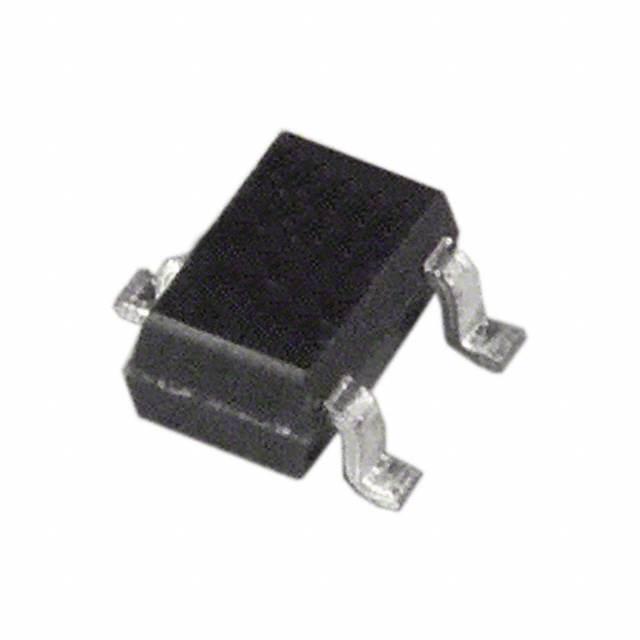

ADM809ZAKS-REEL7

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述: 1V 5.5V SC-70-3 贴片安装,黏合安装 2mm(长度)*1.25mm(宽度)
供应商型号: CY-ADM809ZAKS-REEL7
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 电源管理芯片(PMIC) ADM809ZAKS-REEL7

ADM809ZAKS-REEL7概述


    产品简介


    ADM803/ADM809/ADM810微处理器监控电路
    ADM803/ADM809/ADM810系列微处理器监控电路主要用于微处理器系统中的电源电压监控。它们在电源启动、关闭和电压骤降(brownout)时提供复位输出信号。这些电路广泛应用于微处理器系统、计算机、控制器以及智能仪器等领域。

    技术参数


    电气特性
    - 工作电压范围:1.0 V至5.5 V
    - 温度范围:−40°C至+125°C
    - 供电电流:17 μA(典型值)
    - 复位阈值电压:2.28 V至4.70 V(取决于具体型号)
    - 电源到复位延迟:20 μs(典型值)
    - 复位持续时间:140 ms至460 ms(典型值)
    环境适应性
    - 精度电压监控选项:2.5 V、3 V、3.3 V、5 V
    - 过温特性:具有指定温度范围内的过温特性
    - 输出驱动能力:开漏输出(ADM803),推挽输出(ADM809/ADM810)

    产品特点和优势


    - 低功耗:17 μA的超低供电电流,适合便携式设备和电池供电系统。
    - 精度高:多种复位阈值电压选项,确保对不同供应电压的有效监控。
    - 稳定性好:复位信号在电压骤降至1 V时仍保持有效。
    - 可靠性强:内置抗干扰设计,可在各种快瞬变环境中稳定运行。

    应用案例和使用建议


    应用场景
    - 在一个微处理器系统中,ADM803/ADM809/ADM810可以有效地处理多种传感器(如热敏传感器、高度传感器和速度传感器)的中断信号。此外,这些电路可作为独立的复位控制模块,直接集成到系统的复位电路中。
    使用建议
    - 确保将ADM803的RESET引脚通过100kΩ电阻接地,以防止在供电电压降至0 V时产生不确定的逻辑电平。
    - 在系统启动时,ADM803/ADM809/ADM810会自动保持240 ms的复位状态,以便处理器能够完全稳定后才进入正常工作模式。

    兼容性和支持


    ADM803/ADM809/ADM810的标准化输出使得它们可以在不同电压范围(如3 V和5 V)的系统中无缝集成。此外,ADM803的开放漏极输出需要外部上拉电阻来实现正确的操作。

    常见问题与解决方案


    1. 问题:ADM803的RESET信号在供电电压低于0.8 V时不再有效。
    - 解决方案:建议在RESET引脚上连接一个100kΩ的电阻到地,以确保有效的逻辑电平。
    2. 问题:如何避免由于电源瞬变导致的误触发?
    - 解决方案:ADM803/ADM809/ADM810内置了抗干扰设计,可以有效抵抗电源上的快速瞬变。

    总结和推荐


    ADM803/ADM809/ADM810是一款高性能的微处理器监控电路,适用于多种复杂的应用环境。它提供了卓越的可靠性、广泛的电压支持范围以及出色的低功耗特性。鉴于其多功能性和易用性,强烈推荐用于任何需要高效电源监控和可靠的复位控制的应用场合。

ADM809ZAKS-REEL7参数

参数
最大工作供电电压 5.5V
最小工作供电电压 1V
工作电源电流 -
最大输出电压 -
最小输出电压 -
应用场景 -
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 SC-70-3
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 散装,卷带包装
