LTC7150SIY#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck Yes 1MHz Adjustable 1 5.5V 600mV 20V 3.1V BGA 贴片安装
供应商型号: 4033525
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 LTC7150SIY#PBF

LTC7150SIY#PBF概述


    产品简介


    LTC7150S 和 LTC7150S-4 是由ADI公司设计的高度集成同步降压稳压器,能够提供高达20A的负载电流。其主要功能包括高效率、宽输入电压范围(3.1V至20V)以及出色的瞬态响应能力。这两种型号分别适用于不同的温度要求,LTC7150S最高工作温度为125°C,而LTC7150S-4则可达150°C。这款稳压器广泛应用于服务器电源系统、分布式电源系统及点负载电源供应(如ASIC、FPGA、DSP、微处理器等)。

    技术参数


    - 输入电压范围:3.1V 至 20V
    - 输出电压范围:0.6V 至 5.5V
    - 开关频率:可编程,范围为400kHz 至 3MHz
    - 最大输出电流:20A
    - 最大输入电压:20V
    - 最高工作温度:LTC7150S 为 125°C,LTC7150S-4 为 150°C
    - 最低启动电压:2.45V
    - 反馈参考电压:0.6V ±1%
    - 峰值纹波电压:±8%

    产品特点和优势


    LTC7150S 系列稳压器具备多项独特的功能和优势,主要包括:
    - 高效能:采用第二代 Silent Switcher 技术,实现高效率的同时,具备优异的电磁干扰(EMI)性能。
    - 高频率操作:支持高达3MHz的开关频率,可以显著减小外部电感和电容的尺寸。
    - 多相操作:最多可实现12相操作,减少输入和输出电容器的需求。
    - 内置保护机制:集成过压、欠压及过温保护,确保系统稳定运行。
    - 优秀的瞬态响应:电流模式控制架构保证了对负载变化的快速响应。

    应用案例和使用建议


    应用案例
    LTC7150S 稳压器广泛应用于多种高性能计算平台,例如服务器电源系统。在这些应用中,该稳压器可以有效提供稳定的电压输出,满足CPU和其他关键组件的需求。
    使用建议
    1. 选择合适的电感值:根据系统需求选择适当的电感值,以平衡输出纹波和体积。
    2. 优化PCB布局:确保输入和输出电容器的位置尽量靠近芯片引脚,以降低寄生电感和电阻。
    3. 合理配置软启动时间:根据负载情况调整软启动时间,避免因瞬间大电流导致的输出电压波动。

    兼容性和支持


    LTC7150S 系列产品兼容多种外部时钟源,可通过 MODE/SYNC 引脚进行同步操作。同时,制造商提供了详尽的技术文档和支持,包括设计指南、应用笔记等资源,帮助用户快速上手并解决可能遇到的问题。

    常见问题与解决方案


    1. 启动困难:确保启动电压不低于2.45V,必要时调整外部电阻。
    2. 输出电压不稳定:检查外部电感和电容是否匹配,适当调节电感值和电容容量。
    3. 效率低:优化PCB布局,确保电源路径上的阻抗最小化。

    总结和推荐


    LTC7150S 和 LTC7150S-4 是高效且可靠的同步降压稳压器,适用于需要高效率和强瞬态响应的应用场景。无论是用于高性能服务器还是其他对电源质量要求高的场合,这些稳压器都是理想的选择。综上所述,强烈推荐在相关项目中使用 LTC7150S 系列产品。

LTC7150SIY#PBF参数

参数
同步整流器 Yes
最小输入电压 3.1V
最大输出电压 5.5V
最大输入电压 20V
输出类型 Adjustable
功能 Step-Down
最小输出电压 600mV
拓扑 Buck
开关频率 1MHz
输出数量 1

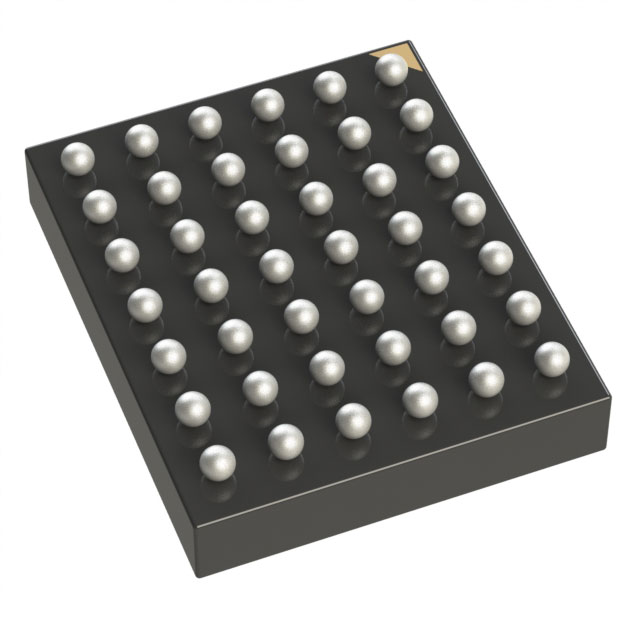

通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 托盘

LTC7150SIY#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC7150SIY#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC7150SIY#PBF LTC7150SIY#PBF数据手册

LTC7150SIY#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
