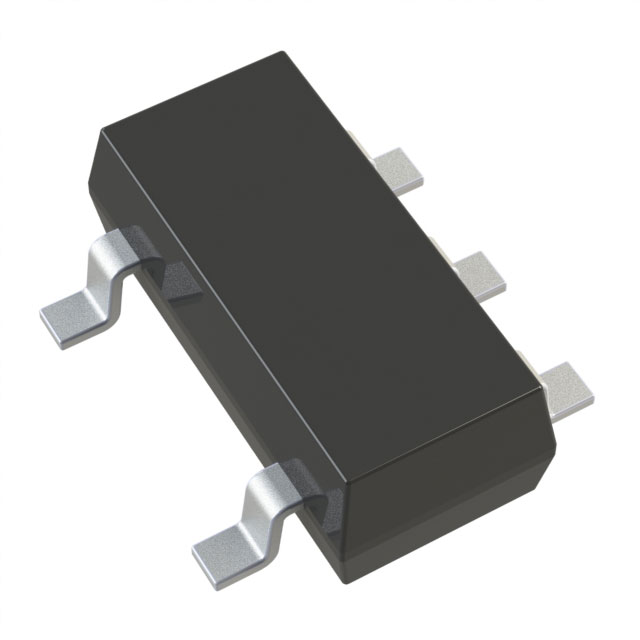

LT3001ES5#TRPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Flyback No 10KHz Fixed 1 5V 5V 36V 4V TSOT-23-5 贴片安装,黏合安装
供应商型号: LT3001ES5#TRPBF
供应商: 期货订购
标准整包数: 2500
ANALOG DEVICES DC-DC稳压器 LT3001ES5#TRPBF

LT3001ES5#TRPBF概述

    LT3001 Micro-Power Isolated Flyback Converter

    1. 产品简介


    LT3001 是一款由Analog Devices生产的微功率隔离型反激式转换器。这款转换器的独特之处在于它无需光耦合器或次级绕组来实现输出电压的调节,而是通过直接采样初级侧飞背波形来实现这一点。LT3001适用于广泛的输入电压范围(4V到36V),并能够提供高达4W的隔离输出功率,非常适合用于电信、汽车、工业及医疗电源系统中的辅助/主供电源。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 4 | - | 36 | V |
    | 输入电流 | - | - | 2 | µA |
    | 关断阈值 | 0.2 | 0.55 | - | V |
    | 启动阈值 | 1.204 | 1.228 | 1.248 | V |
    | 启动迟滞电流 | - | - | 2.8 | µA |
    | 最低开关频率 | 9.4 | 10 | 10.6 | kHz |
    | 最小开关导通时间 | 170 | - | - | ns |
    | 最大开关电流限制 | 1.200 | 1.375 | 1.550 | A |
    | 最小开关电流限制 | 0.22 | 0.29 | 0.36 | A |
    | MOSFET导通电阻 | 0.4 | - | - | Ω |

    3. 产品特点和优势


    - 无需光耦合器或次级绕组:减少了外部组件的数量,简化了设计。
    - 内部补偿和软启动:提高了效率,减少了启动时对系统的冲击。
    - 边界模式操作:提供了小磁芯解决方案,具有良好的负载调节性能。
    - 低纹波突发模式:在轻载条件下保持高效率,同时降低输出电压纹波。
    - 内置1.2A、65V DMOS功率开关:集成度高,可靠性强。

    4. 应用案例和使用建议


    LT3001 可以广泛应用于各种需要隔离电源的场合,例如电信设备、汽车电子、工业控制系统和医疗设备等。根据技术手册,一个典型的设计应用为5V输出、8V至32V输入范围,负载电流可达500mA。在设计过程中需考虑变压器匝比、初级电感量、输出二极管和输出电容器的选择,以确保最佳性能。为了减少输出电压纹波,可以选用更大容量的陶瓷电容。

    5. 兼容性和支持


    LT3001采用5引脚TSOT-23封装,适用于多种应用环境。制造商提供了详尽的技术文档和支持服务,包括设计指南和常见问题解答,以便于用户更好地理解和使用这款产品。

    6. 常见问题与解决方案


    - 问题1:输出电压不准确。解决方法:检查RFB电阻值是否正确,并重新校准反馈网络。
    - 问题2:轻载条件下效率低。解决方法:确认选择的电感量是否符合设计要求,调整输入电压和输出负载条件。
    - 问题3:电路过热。解决方法:检查散热措施是否到位,必要时增加散热片或调整负载条件。

    7. 总结和推荐


    总结:LT3001 是一款高性能、易于使用的微功率隔离型反激式转换器。它的内部集成度高,减少了外部元件的需求,具备优秀的负载调节性能和高效率。推荐:鉴于其出色的性能和广泛的应用范围,强烈推荐给需要高效、可靠的隔离电源解决方案的设计师们。

LT3001ES5#TRPBF参数

参数
最大输入电压 36V
开关频率 10KHz
拓扑 Flyback
同步整流器 No
输出类型 Fixed
输出数量 1
最小输入电压 4V
功能 Step-Up/Step-Down
最大输出电压 5V
最小输出电压 5V
通用封装 TSOT-23-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LT3001ES5#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT3001ES5#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LT3001ES5#TRPBF LT3001ES5#TRPBF数据手册

LT3001ES5#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 25.7476
5000+ ¥ 25.093
7500+ ¥ 24.4384
库存: 4000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 64369
直接购买
加入购物车
