首页  >  产品百科  >  LTC2937CUHE#TRPBF

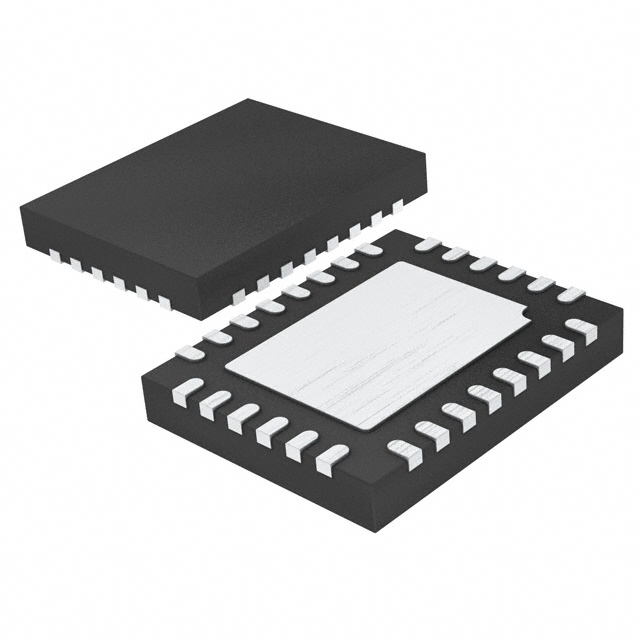

LTC2937CUHE#TRPBF

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述: 1mA 2.9V 5.5V 电源监控器,序列发生器 QFN-28 贴片安装,黏合安装 6mm(长度)*5mm(宽度)
供应商型号: 505-LTC2937CUHE#TRPBFCT-ND
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 电源管理芯片(PMIC) LTC2937CUHE#TRPBF

LTC2937CUHE#TRPBF概述

    LTC2937六通道电源序列器与电压监控器

    产品简介


    LTC2937是一款由ADI公司设计的高性能六通道电源序列器和电压监控器,具有可编程的功能。它广泛应用于网络服务器、数据存储系统、电信设备及高可用性计算机系统等领域,通过精确控制电源的开启顺序和时间间隔来确保系统的稳定运行。

    技术参数


    - 供电范围: 4.5V至16.5V
    - 工作温度范围:
    - LTC2937C: 0°C 至 70°C
    - LTC2937I: -40°C 至 85°C
    - LTC2937H: -40°C 至 125°C
    - LTC2937MP: -55°C 至 125°C
    - 电压监测精度: ±0.75%
    - 输入保护电压: -0.3V至18V
    - I2C/SMBus接口
    - 复位延迟时间: 可编程(0ms到1480ms)
    - 串行总线时钟频率: 85kHz 至 110kHz
    - EEPROM存储: 支持自主操作,耐久度达10,000次写入,保质期达20年
    - 封装形式: 28引脚塑料QFN(5mm x 6mm)

    产品特点和优势


    - 多通道监控: 具备六个独立通道的电源监控能力,每个通道都可以独立配置。
    - 精准的时间和事件控制: 支持基于时间和事件的序列化控制,提供精准的电压监控和故障检测。
    - 易用性: 配备简单的I2C/SMBus接口,便于集成和调试。
    - 长期稳定性: EEPROM在宽广的温度范围内保持性能稳定,具备高度可靠性。
    - 远程扩展: 支持单线同步连接,最多可以扩展到300个电源模块,适用于大型系统。

    应用案例和使用建议


    LTC2937在多个领域都有广泛应用,比如网络服务器和数据中心。针对这些场景,以下是使用建议:
    - 监控系统: 利用其电压监测功能,对关键电源进行实时监控,预防潜在的故障。
    - 故障处理: 遇到故障时,系统能够自动记录故障日志并采取必要的响应措施,减少手动干预。
    - 冗余备份: 在高可用性计算系统中,可以通过多个LTC2937协同工作,增强系统的容错能力。

    兼容性和支持


    - I2C/SMBus接口: 确保与其他标准接口设备的无缝兼容。
    - LTpowerPlay® GUI支持: 提供图形用户界面,方便用户配置和调试。
    - 售后支持: 厂商提供了详尽的技术文档和用户手册,帮助解决可能遇到的问题。

    常见问题与解决方案


    - Q: 电源启动过程中出现电压不稳定怎么办?
    - A: 调整电压阈值或检查是否有外部干扰影响电源启动。
    - Q: 如何更新非易失性内存?
    - A: 使用专门的命令并通过I2C接口执行相应的操作。

    总结和推荐


    LTC2937是一款非常优秀的六通道电源序列器和电压监控器,凭借其卓越的性能、稳定的操作以及广泛的适用性,在多种应用场合下都能发挥重要作用。强烈推荐给需要精密电源管理的工程师和技术人员。无论是用于数据中心还是通信基础设施,LTC2937都能提供可靠的电源管理和监控功能。

LTC2937CUHE#TRPBF参数

参数
最小输出电压 -
应用场景 电源监控器,序列发生器
最大工作供电电压 5.5V
最小工作供电电压 2.9V
工作电源电流 1mA
最大输出电压 -
长*宽*高 6mm(长度)*5mm(宽度)
通用封装 QFN-28
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

LTC2937CUHE#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC2937CUHE#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电源管理芯片(PMIC) ANALOG DEVICES LTC2937CUHE#TRPBF LTC2937CUHE#TRPBF数据手册

LTC2937CUHE#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 177.87
10+ ¥ 128.168
25+ ¥ 115.3899
100+ ¥ 101.1298
250+ ¥ 94.2288
500+ ¥ 90.0284
1000+ ¥ 89.8244
库存: 1220
起订量: 37 增量: 0
交货地:
最小起订量为:25
合计: ¥ 2884.74
直接购买
加入购物车
