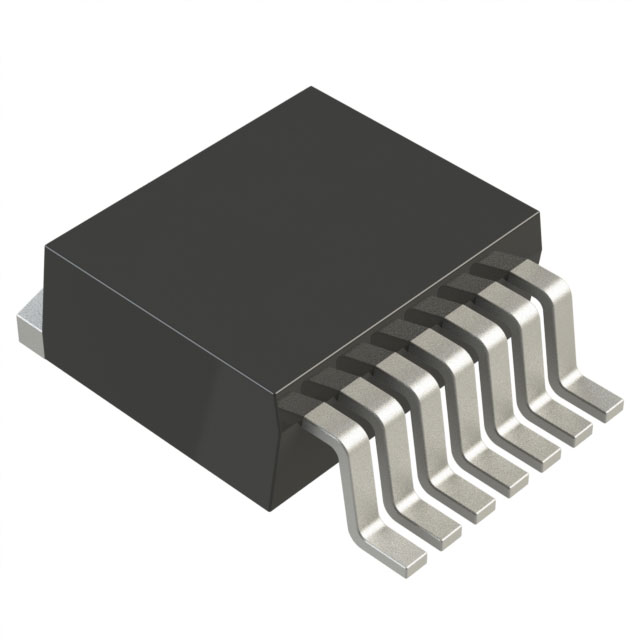

LT1506CR-3.3#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck No 500KHz Fixed 1 3.3V 3.3V 15V 4V DDPAK-7 贴片安装 4.57mm(高度)
供应商型号: TOM-LT1506CR-3.3#PBF
供应商: 海外现货
标准整包数: 50
ANALOG DEVICES DC-DC稳压器 LT1506CR-3.3#PBF

LT1506CR-3.3#PBF概述


    产品简介


    LT1506是一款4.5A、500kHz的降压开关稳压器,专为低输入电压应用而优化。其主要功能包括恒定的500kHz开关频率、易于同步、能够在低至4V的输入电压下运行,以及采用表面贴装组件以减小尺寸。该产品在各种应用中表现出色,例如便携式计算机、电池供电系统、电池充电器和分布式电源。

    技术参数


    - 工作频率:500kHz
    - 最大开关电流:4.5A
    - 最小输入电压:4.0V
    - 开关频率调节范围:580kHz到1MHz
    - 工作温度范围:LT1506C(0°C到125°C),LT1506I(-40°C到125°C)
    - 效率:最高可达89%
    - 占空比:最大93%
    - 外部组件:采用标准表面贴装电感和电容

    产品特点和优势


    1. 恒定的开关频率:确保输出稳定,减少对滤波电容的需求。
    2. 易于同步:通过外部信号同步操作,提高灵活性。
    3. 低输入电压支持:最低输入电压仅为4V,适用于多种低压应用。
    4. 高效率:由于使用了高效率的设计,该稳压器的效率高达89%,显著降低功耗。
    5. 紧凑设计:所有组件均为表面贴装,减少外部组件体积,适合空间受限的应用。

    应用案例和使用建议


    应用案例
    - 便携式计算机:由于便携式计算机的电源需求苛刻,LT1506能够提供稳定的电压输出,满足设备的需求。
    - 电池供电系统:对于需要长时间运行且需保持高效率的电池供电系统,LT1506能提供可靠且高效的电源管理。
    使用建议
    - 选择合适的电感值:根据具体应用需求选择合适的电感值(如1.8μH、3μH、5μH等)以获得最佳性能。
    - 合理布置外部组件:确保高频电流路径短,避免产生额外的EMI干扰。

    兼容性和支持


    - 兼容性:该稳压器与标准表面贴装电感和电容兼容,便于集成到现有系统中。
    - 支持:厂家提供了详尽的技术手册和应用指南,有助于用户快速上手并解决问题。

    常见问题与解决方案


    - 问:如何实现同步操作?
    答:将外部逻辑信号连接到SYNC引脚,即可实现同步操作,增加内部振荡器频率至1MHz。
    - 问:如何启用关机模式?
    答:将SHDN引脚拉低至低于0.4V,可进入微功率关机状态,大幅降低功耗。
    - 问:如何进行频率补偿?
    答:通过调整VC引脚上的电容值来实现频率补偿,确保系统的稳定性和响应速度。

    总结和推荐


    综上所述,LT1506具备高效、紧凑、灵活等诸多优点,尤其适合于便携式计算机和电池供电系统等应用场合。强烈推荐用户在类似应用场景中使用该产品,以获得优异的性能表现。无论是从稳定性还是可靠性角度考虑,LT1506都是一个非常优秀的选择。

LT1506CR-3.3#PBF参数

参数
最小输出电压 3.3V
最大输出电压 3.3V
输出类型 Fixed
开关频率 500KHz
拓扑 Buck
最小输入电压 4V
输出数量 1
最大输入电压 15V
功能 Step-Down
同步整流器 No
长*宽*高 4.57mm(高度)
通用封装 DDPAK-7
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装
