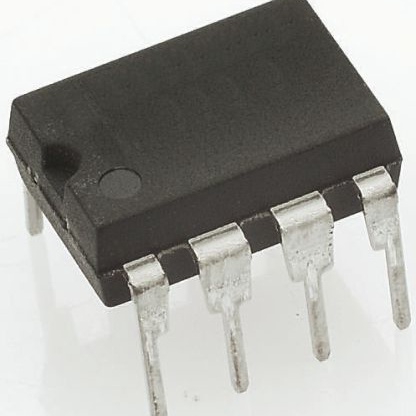

LT1172CN8

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: 112KHz Adjustable 1 40V 1.244V 40V 3V DIP 通孔安装 6.48mm(宽度)*3.3mm(高度)
供应商型号: AIC-LT1172CN8
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 LT1172CN8

LT1172CN8概述

    LT1170/LT1171/LT1172 高效开关调节器技术手册

    产品简介


    LT1170/LT1171/LT1172 是凌力尔特公司(Linear Technology)设计的一系列高性能开关调节器。这些调节器采用单芯片集成方式,可适用于多种标准开关拓扑结构,如降压(Buck)、升压(Boost)、反激(Flyback)、正激(Forward)、倒置(Inverting)和Cuk转换器。它们的显著特点是内部集成了高电流、高效率的开关管,使得整个电路结构更为紧凑,操作简便。

    技术参数


    以下是这些开关调节器的主要技术规格和性能参数:
    | 参数 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入电压范围 | 3V 至 60V | V |
    | 开关输出电压 | 60V 至 75V(视型号而定) | V |
    | 负载电流 | 1.25A(LT1172),2.5A(LT1171),5A(LT1170) | A |
    | 参考电压 | 1.244V | 1.214 | 1.244 | 1.274 | V |
    | 工作频率 | 85kHz 至 115kHz | kHz |
    | 最大占空比 | 97% | % |
    | 低功耗 | 待机模式下输入电流降至 50µA | µA |
    | 效率 | >90%(视具体应用而定) | % |

    产品特点和优势


    - 高效能:高电流、高效率开关管的设计使其在多种工作条件下均能保持高效运行。
    - 灵活性强:可应用于多种开关拓扑结构,如Buck、Boost、Flyback、Forward等。
    - 易用性:采用标准的5针TO-3或TO-220封装以及8针小型DIP封装和表面贴装封装,便于安装和维护。
    - 保护功能:具有过载自保护功能,可以确保系统的稳定性和安全性。
    - 低待机电流:待机模式下仅需50µA的输入电流,有效节省能源。
    - 外部同步功能:可以实现外部时钟同步,提高系统同步性。

    应用案例和使用建议


    这些开关调节器广泛应用于各类电源系统中,例如电池充电器、车载电源、工业控制系统等。在实际应用中,用户可以根据具体需求选择合适的拓扑结构,并根据电路参数进行调整。例如,在Buck模式下,通过调节电感和电容值来优化输出功率;在Boost模式下,可以通过调整开关频率和占空比来提高效率。
    使用建议:
    - 在使用过程中要注意散热问题,避免温度过高导致器件损坏。
    - 确保输入电压和负载电流在规定范围内,以保证设备正常运行。
    - 对于需要长期工作的系统,建议选择带散热片的封装,以提高散热效果。

    兼容性和支持


    LT1170/LT1171/LT1172 系列产品与其他同类元器件兼容,可以在各种标准电路中无缝替换。制造商提供了详细的技术文档和支持服务,包括设计指南、应用笔记和技术论坛,帮助用户更好地理解和应用这些产品。

    常见问题与解决方案


    - 问题1:如何确保开关调节器的稳定性?
    - 解决方案:通过增加适当的滤波电容和稳压电路,确保输入电压的稳定性。

    - 问题2:在高温环境下,如何防止过热?
    - 解决方案:选用具有良好散热性能的封装,或者增加散热片和风扇等散热措施。

    总结和推荐


    LT1170/LT1171/LT1172 系列开关调节器以其高效率、灵活的拓扑适应性和简便的使用方式,成为市场上非常受欢迎的产品。它们特别适合于需要高效率、低功耗且应用环境复杂的场合。对于希望构建高性能电源系统的工程师来说,这是一个值得推荐的选择。通过合理设计和使用这些建议,用户可以充分发挥这些器件的潜力,从而获得最佳的性能表现。

LT1172CN8参数

参数
同步整流器 -
最大输入电压 40V
开关频率 112KHz
输出类型 Adjustable
最大输出电压 40V
拓扑 -
功能 -
最小输出电压 1.244V
最小输入电压 3V
输出数量 1
长*宽*高 6.48mm(宽度)*3.3mm(高度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
