LTC4223CDHD-1#PBF

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述: 800μA 2.7V 14V ATCA,MicroTCA™ DFN 贴片安装 5mm(长度)*4mm(宽度)
供应商型号: CY-LTC4223CDHD-1#PBF
供应商: Avnet
标准整包数: 1

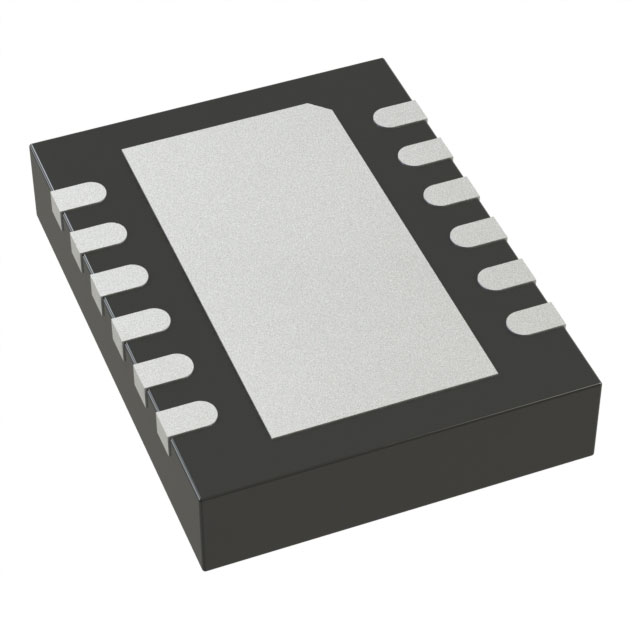

ANALOG DEVICES 电源管理芯片(PMIC) LTC4223CDHD-1#PBF

LTC4223CDHD-1#PBF概述

    LTC4223-1/LTC4223-2 双电源热插拔控制器

    产品简介


    LTC4223-1/LTC4223-2 是一款高性能的双电源热插拔控制器,适用于高级夹层卡(Advanced Mezzanine Card, AMC)和MicroTCA系统。该控制器允许电路板安全地插入和移除正在运行的AMC或MicroTCA背板,从而实现无中断操作。LTC4223能够控制主12V电源和辅助3.3V电源,具有电流监测和多种保护机制,广泛应用于工作站、服务器输入输出以及电信网络等领域。

    技术参数


    - 供电电压:
    12VIN:-0.3V 至 20V
    AUXIN:-0.3V 至 10V
    VCC:-0.3V 至 7V
    - 输入电压:
    12ON, AUXON, EN:-0.3V 至 7V
    TIMER:-0.3V 至 VCC + 0.3V
    12VSENSE:-0.3V 至 20V
    - 输出电压:
    FAULT, 12PGOOD, AUXPGOOD, 12IMON:-0.3V 至 7V
    - 电源管理:
    输入供电范围:2.7V 至 6V
    输入电流:0.8mA 至 2mA
    输入电源欠压锁定阈值(VDD(UVLO)):2.3V 至 9.7V
    - 电流限制:
    12V电流感测电压(ΔVSENSE(CB)):47.5mV 至 52.5mV
    活动电流限制感测电压(ΔVSENSE(ACL)):54mV 至 66mV
    辅助输出电流限制(IAUX(ACL)):165mA 至 330mA
    - 开关电阻:
    辅助开关电阻(RDS(ON)):0.3Ω 至 0.5Ω
    - 栅极驱动:
    外部N通道栅极驱动电压(ΔVGATE):4.5V 至 7.9V

    产品特点和优势


    1. 双电源管理:LTC4223-1/LTC4223-2 能够同时控制12V和3.3V电源,确保系统的稳定性和可靠性。
    2. 高速故障响应:峰值故障电流限制在1微秒内,提高了系统的实时响应能力。
    3. 集成开关:内部集成了一个0.3Ω的辅助开关,简化了外部电路的设计。
    4. 高侧电流监测:提供高侧电流感测,便于监控电源状态。
    5. 独立控制:支持独立控制12V和3.3V电源输出,提供了更大的灵活性。
    6. 温度保护:具备热关断保护功能,延长设备寿命。

    应用案例和使用建议


    - 案例一:在MicroTCA系统中,LTC4223用于管理12V和3.3V电源,确保电路板在插入和移除过程中不会受到过载损坏。
    使用建议:确保在安装时正确连接所有的引脚,特别是接地线和电源线。如果需要更高的输出电压,可以通过调节外部N通道MOSFET来实现。
    - 案例二:在工作站和服务器I/O接口中,LTC4223用于确保在系统重启或故障时电源的稳定性和安全性。
    使用建议:在设计系统时,需要考虑到可能的短路和过载情况,并配置适当的保护措施。

    兼容性和支持


    - 封装形式:LTC4223-1/LTC4223-2提供两种封装选项,分别是16引脚SSOP和5mm×4mm的DFN封装。
    - 温度范围:LTC4223-1C/LTC4223-2C的工作温度范围为0°C至70°C,而LTC4223-1I/LTC4223-2I则扩展到-40°C至85°C。

    常见问题与解决方案


    - 问题1:如何正确连接12VIN和AUXIN引脚?
    解决方法:将12VIN引脚连接到主电源,AUXIN引脚连接到辅助电源,确保它们分别在规定的电压范围内。
    - 问题2:当出现短路时,如何复位故障状态?
    解决方法:通过将EN引脚拉低来清除故障状态,然后再拉高EN引脚以重新启动控制器。
    - 问题3:如何设置电路断路器的阈值?
    解决方法:通过调节TIMER引脚上的外部电容器来设置电路断路器的阈值,确保其在预期范围内工作。

    总结和推荐


    LTC4223-1/LTC4223-2是一款高性能的双电源热插拔控制器,具有广泛的适用性和出色的稳定性。其独特的功能和优势使其成为AMC和MicroTCA系统的理想选择。对于需要高可靠性的应用,如数据中心和电信网络,强烈推荐使用LTC4223-1/LTC4223-2。通过合理配置和使用建议,用户可以充分发挥其性能,实现最佳的应用效果。

LTC4223CDHD-1#PBF参数

参数
最小工作供电电压 2.7V
工作电源电流 800μA
最大输出电压 -
最小输出电压 -
应用场景 ATCA,MicroTCA™
最大工作供电电压 14V
长*宽*高 5mm(长度)*4mm(宽度)
通用封装 DFN
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

LTC4223CDHD-1#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC4223CDHD-1#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电源管理芯片(PMIC) ANALOG DEVICES LTC4223CDHD-1#PBF LTC4223CDHD-1#PBF数据手册

LTC4223CDHD-1#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.068 ¥ 22.9876
库存: 85
起订量: 44 增量: 1
交货地:
最小起订量为:1
合计: ¥ 22.98
