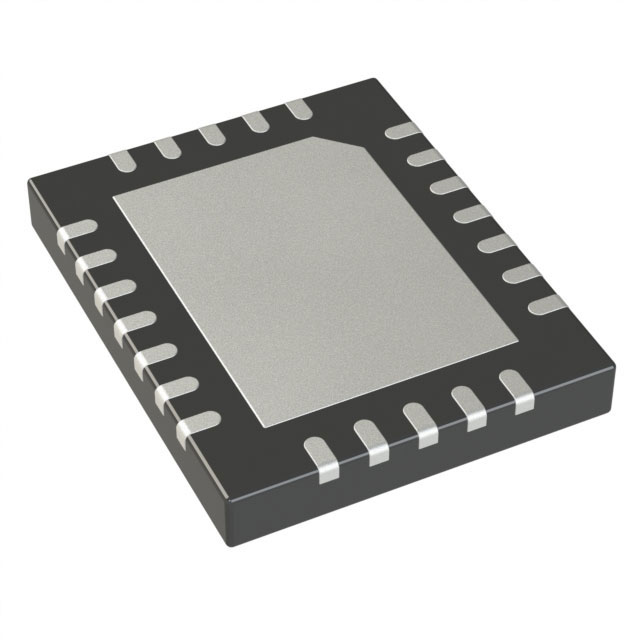

LTC4215IUFD-2#TRPBF

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述: 3mA 2.9V 15V 通用 QFN 贴片安装,黏合安装 5mm(长度)*4mm(宽度)
供应商型号: LTC4215IUFD-2#TRPBF
供应商: 期货订购
标准整包数: 2500
ANALOG DEVICES 电源管理芯片(PMIC) LTC4215IUFD-2#TRPBF

LTC4215IUFD-2#TRPBF概述

    LTC4215/LTC4215-2 热插拔控制器技术手册

    1. 产品简介


    LTC4215/LTC4215-2 是由 Linear Technology 公司设计的热插拔控制器。这些控制器主要用于在带电背板上安全地插入和移除电路板。它们通过外部 N 通道通断晶体管来控制板载电压和启动电流的上升速度。此外,它们还集成了 I²C 接口和板载模数转换器(ADC),可以监测负载电流、电压和故障状态。

    2. 技术参数


    以下是 LTC4215 和 LTC4215-2 的关键技术参数:
    - 输入供电范围: 2.9V 至 15V
    - 内部调节器电压: 2.9V 至 3.4V
    - 保护特性:
    - 输入过压/欠压保护
    - 过流保护
    - 故障重试选项
    - 电路断路器延迟时间: LTC4215 为 20μs,LTC4215-2 为 420μs
    - 电流限制和折返: 可调折返电流限制,通过软启动引脚控制 dI/dt
    - GPIO 引脚: 配置为通用输入/输出
    - 分辨率: 8 位 ADC
    - I²C 接口: 支持 SDA/SCL 输入/输出阈值

    3. 产品特点和优势


    - 安全性高: 能够安全地插入和移除电路板,防止因插拔操作引起的短路或损坏。
    - 可配置性: 可以通过 I²C 接口进行配置,如故障后是自动重启还是锁存关闭。
    - 灵活性: 提供不同的电路断路器延迟时间,适用于不同类型的应用需求。
    - 集成度高: 集成了电流检测和故障监测等功能,减少外部分立组件的数量。
    - 低功耗: 内部电源调节器保证低功耗,延长系统整体运行时间。

    4. 应用案例和使用建议


    应用场景:
    - 在服务器、计算机和平台管理系统的环境中,用于热插拔操作。
    - 电子断路器应用,实现对电路的实时监控和保护。
    使用建议:
    - 确保正确的 I²C 地址设置,以便与其他设备通信。
    - 注意配置GPIO引脚,以满足特定应用的需求。
    - 在设计电路时,考虑添加必要的外部保护措施,如ESD防护二极管,以提高整体可靠性。

    5. 兼容性和支持


    - 兼容性: 支持 I²C/SMBus 接口,与多种主机控制器兼容。
    - 支持: 厂商提供详细的文档和支持服务,包括应用笔记和技术支持热线。

    6. 常见问题与解决方案


    - Q: 如何处理过流故障?
    - A: 检查电路中的负载,确认是否有过大的电流。如果需要,可以调整电路断路器延迟时间或电流限制值。
    - Q: 如何正确配置 I²C 地址?
    - A: 参考数据手册中的地址配置表,通过设置 ADR0、ADR1、ADR2 来选择不同的地址。

    7. 总结和推荐


    LTC4215/LTC4215-2 是一款高性能、多功能的热插拔控制器,具有出色的可靠性和广泛的适用性。对于需要在带电背板上安全地进行热插拔操作的应用,这款控制器是一个理想的选择。建议在设计复杂电路系统时考虑使用该产品,以确保系统的稳定性和可靠性。

LTC4215IUFD-2#TRPBF参数

参数
最大输出电压 -
最小输出电压 -
应用场景 通用
最大工作供电电压 15V
最小工作供电电压 2.9V
工作电源电流 3mA
长*宽*高 5mm(长度)*4mm(宽度)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
