LTC3862IFE-1#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Boost,SEPIC No 75KHz~500KHz Transistor Driver 2 200V 1.223V 36V -2%(Min) TSSOP-24 贴片安装
供应商型号: 4026528
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 LTC3862IFE-1#PBF

LTC3862IFE-1#PBF概述

    LTC3862-1 Boost and SEPIC Controller 技术手册

    产品简介


    LTC3862-1 是一款由Linear Technology(现为Analog Devices的一部分)设计的多相电流模式升压直流-直流控制器,适用于需要高效率和稳定输出的应用。它驱动N沟道功率MOSFET,支持两相到十二相的操作模式。此芯片广泛应用于汽车、通信及工业电源系统中。

    技术参数


    - 输入电压范围:8.5V至36V
    - 工作频率:可调范围75kHz至500kHz,通过外部电阻设置;可以锁相至50kHz至650kHz
    - 驱动器输出电压:10V
    - 最大占空比:可达96%
    - 精度内部电压参考:±1%
    - 阶数操作:最多12相
    - 内置LDO输出电压:10V(精度±0.05V)
    - 温度范围:E级:-40°C至85°C;I级:-40°C至125°C;H级:-40°C至150°C
    - 封装形式:24引脚窄塑封SSOP、24引脚塑料TSSOP、24引脚QFN

    产品特点和优势


    LTC3862-1 具备多相操作能力,能够减少输入和输出电容需求,提高系统整体效率。其精确的内部电压参考确保了稳定的输出电压,同时高达96%的最大占空比使得系统在各种负载条件下都能保持高效运行。此外,内置的软启动功能有助于平稳启动,防止启动时的过冲现象。

    应用案例和使用建议


    LTC3862-1 适用于多种电源应用,如电动汽车电池管理系统、数据中心服务器电源、电信基站等。例如,在电动汽车充电站中,LTC3862-1 可以有效地将输入电压提升至所需的高电压等级,提供稳定的电源供应。为了优化性能,建议使用低ESR陶瓷电容器进行滤波,并在布线时尽量减少噪声干扰,特别是当系统处于高频开关状态下。

    兼容性和支持


    LTC3862-1 可与其他电子元件或设备兼容,但需要注意特定型号的工作温度范围。Linear Technology提供了详尽的技术支持文档和维护服务,用户可以通过其官网获得相关信息和技术支持。

    常见问题与解决方案


    - 问题:启动时电压不稳定
    - 解决方案: 检查并调整软启动电容器的容量,确保其值适合系统要求。

    - 问题:输出电压波动较大
    - 解决方案: 确认负载条件稳定,检查输入电压和外部元件(如电感器和电容器)是否正确连接和选型。

    总结和推荐


    LTC3862-1 提供了高效的升压转换解决方案,适用于各种高压应用。凭借其出色的多相操作能力和高精度内部电压参考,这款控制器在众多高性能电源系统中具有显著优势。鉴于其广泛的适用性和良好的可靠性,强烈推荐用于需要高效率和稳定输出的应用场合。

LTC3862IFE-1#PBF参数

参数
开关频率 75KHz~500KHz
最小输入电压 -2%(Min)
最大输入电压 36V
输出类型 Transistor Driver
输出数量 2
拓扑 Boost,SEPIC
功能 Step-Up,Step-Up/Step-Down
最小输出电压 1.223V
同步整流器 No
最大输出电压 200V
7.9mm(Max)
4.5mm(Max)
1.05mm(Max)

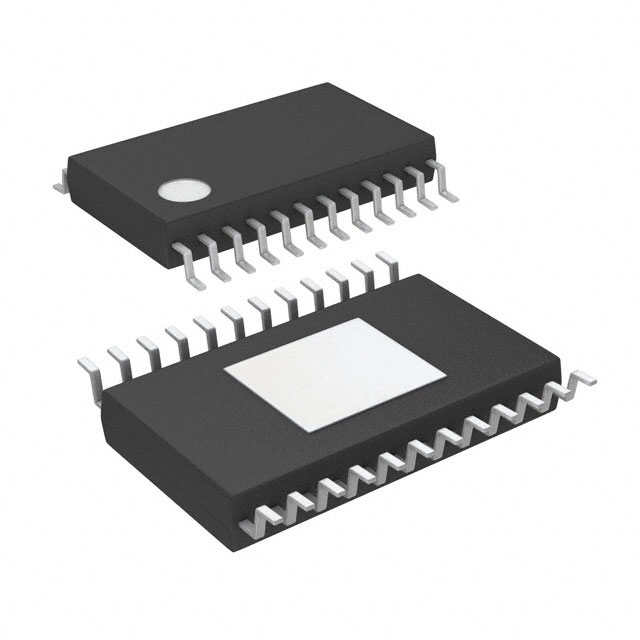

通用封装 TSSOP-24
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 管装

LTC3862IFE-1#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC3862IFE-1#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC3862IFE-1#PBF LTC3862IFE-1#PBF数据手册

LTC3862IFE-1#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 109.2086
10+ ¥ 74.9362
62+ ¥ 58.977
124+ ¥ 57.3317
310+ ¥ 56.509
558+ ¥ 55.6864
1054+ ¥ 54.8638
库存: 65
起订量: 17 增量: 1
交货地:
最小起订量为:10
合计: ¥ 749.36
直接购买
加入购物车
