LTC3736EUF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck Yes 300KHz~750KHz Transistor Driver 2 9.8V 600mV 9.8V 2.75V QFN 贴片安装 4mm(长度)*4mm(宽度)
供应商型号: 09Y-LTC3736EUF
供应商: 国内现货
标准整包数: 1

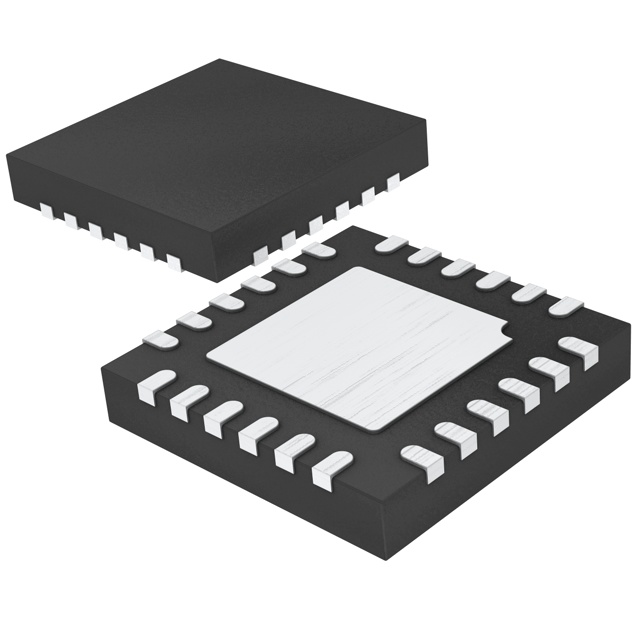

ANALOG DEVICES DC-DC稳压器 LTC3736EUF

LTC3736EUF概述

    # LTC3736 双相无感同步控制器技术手册解析

    产品简介


    LTC3736 是一款双相无感同步降压开关稳压器控制器,由 Linear Technology(现为 Analog Devices 的一部分)开发并注册了相关商标。这款控制器具有跟踪功能,可驱动外部互补功率 MOSFET,且仅需极少的外部组件。其主要功能是作为高性能的直流/直流转换器,提供高效的电源管理解决方案。LTC3736 广泛应用于笔记本电脑、掌上电脑、个人数字助理(PDA)、便携式仪器以及分布式 DC 电源系统等领域。
    产品类型:
    - 双相双通道同步降压控制器
    - 无电流感应电阻设计
    主要功能:
    - 跟踪输出功能
    - 高效率
    - 输出过压保护
    - 微功耗关断模式
    应用领域:
    - 锂离子电池供电设备
    - 笔记本和掌上电脑
    - 分布式 DC 电源系统

    技术参数


    以下是 LTC3736 的关键技术规格和性能参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 2.75 9.8 | V |
    | 开关频率 | 260 | 550 | 825 | kHz |
    | 最大峰值感应电压 | 70 | 125 | 223 | mV |
    | 软启动时间 | 0.667 | 0.833 | 1 | ms |
    | 效率 95%
    | 过压保护阈值 | 0.66 | 0.68 | 0.7 | V |
    | 输出电压精度 | ±1.5% |
    工作环境:
    - 温度范围:-40°C 至 85°C
    - 存储温度:-65°C 至 125°C
    - 最高结温:125°C
    封装:
    - QFN(4mm × 4mm)
    - SSOP(24 引脚)

    产品特点和优势


    1. 无电流感应电阻:通过 MOSFET VDS 感测技术替代传统的电流感应电阻,显著降低了电路复杂性和成本。
    2. 两相控制器:两个控制器以 180° 相位差工作,减少了输入电容的需求。
    3. 跟踪功能:能够实现多路输出的精准跟踪,确保不同电压轨之间的协调工作。
    4. 低功耗模式:微功耗关断模式(IQ = 9µA),适用于电池供电设备。
    5. 高频操作:支持高达 750kHz 的开关频率,适合小型化设计。

    应用案例和使用建议


    应用案例:
    LTC3736 在笔记本电脑和移动设备中表现出色。例如,在电池供电系统中,其 100% 占空比能力提供了极低的压差工作模式,延长了电池续航时间。
    使用建议:
    1. 散热管理:由于工作时会产生一定热量,建议采用良好的 PCB 设计以增强散热效果。
    2. 输入滤波:为 VIN 引脚添加低通 RC 滤波器,以减少噪声干扰。
    3. 软启动配置:根据需求选择内部或外部软启动方式,以优化启动过程。

    兼容性和支持


    LTC3736 支持多种外围器件的兼容性,如标准电感和电容。此外,制造商提供详尽的技术文档和支持服务,帮助用户快速上手和解决问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关频率不稳定 | 检查 PLLLPF 和 VIN 连接是否正确 |
    | 输出电压波动超出预期 | 确认反馈网络阻值设置是否准确 |
    | 启动时无输出电压 | 检查 RUN/SS 引脚连接是否正常 |

    总结和推荐


    综合评估:
    LTC3736 是一款高效、灵活且易于集成的双相同步控制器,特别适合需要高性能电源管理的应用场景。其无感测电阻设计和出色的效率表现使其在市场上具有显著的竞争优势。
    推荐结论:
    强烈推荐 LTC3736 用于需要紧凑设计和高效率的电源管理项目,尤其是电池供电设备和便携式电子产品。其卓越的功能和广泛的兼容性使其成为此类应用的理想选择。

LTC3736EUF参数

参数
拓扑 Buck
输出数量 2
输出类型 Transistor Driver
同步整流器 Yes
功能 Step-Down
最大输入电压 9.8V
开关频率 300KHz~750KHz
最小输入电压 2.75V
最小输出电压 600mV
最大输出电压 9.8V
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 QFN
安装方式 贴片安装
零件状态 停产
包装方式 散装

LTC3736EUF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC3736EUF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC3736EUF LTC3736EUF数据手册
