首页  >  产品百科  >  LT3840EFE#TRPBF

LT3840EFE#TRPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck Yes 50KHz~1MHz Transistor Driver 1 60V(Max) 1.25V 60V 2.5V SOP 贴片安装
供应商型号: LT3840EFE#TRPBF
供应商: 国内现货
标准整包数: 2000
ANALOG DEVICES DC-DC稳压器 LT3840EFE#TRPBF

LT3840EFE#TRPBF概述

    LT3840 高压同步降压开关调节器控制器

    1. 产品简介


    LT3840 是由 Linear Technology(现为 Analog Devices 的一部分)设计的一种高压同步降压开关调节器控制器。它能够处理从 2.5V 到 60V 的输入电压范围,适用于多种高功率应用场景。其独特的特性包括低静态电流、精确的电流限制、可编程的恒流操作和电流监测输出,使其成为广泛应用于工业系统、分布式直流电源系统和汽车领域的理想选择。

    2. 技术参数


    - 输入电压范围: 2.5V 至 60V
    - 输出电压: 最高可达 60V
    - 效率: 在 12V 输入至 3.3V 输出条件下可达 95%
    - 开关频率: 可调,范围为 50kHz 至 1MHz
    - 电流限制: 精确设置点以控制最大输出电流
    - 低静态电流: 仅 75µA

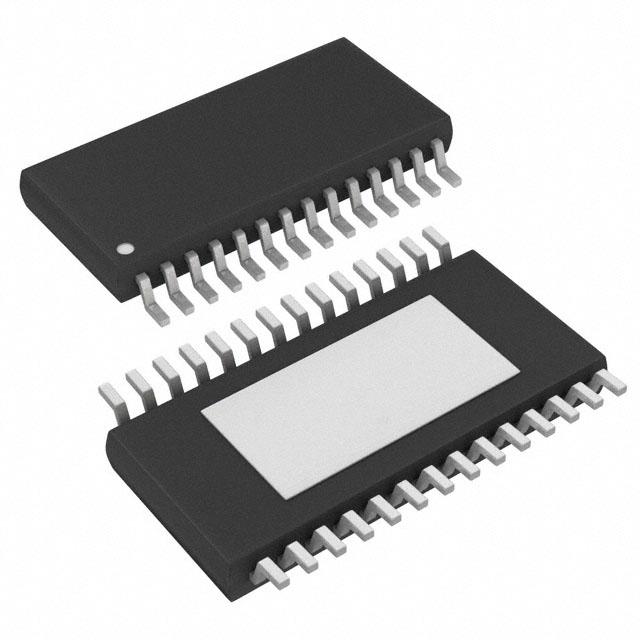

    - 封装: 28 引脚 TSSOP 和 38 引脚 4mm x 6mm QFN
    - 工作温度范围: -40°C 至 150°C
    - 集成辅助升压转换器: 产生 7.5V 偏置供应电压,用于驱动 MOSFET 栅极和 IC 电源

    3. 产品特点和优势


    LT3840 的主要特点是其高输入电压范围和高效率,非常适合需要大功率和高效率的应用。此外,其内置的辅助升压转换器可以实现更高的工作效率。通过可编程恒流操作和电流监测输出,用户可以根据需求进行灵活配置,从而增强系统的可靠性和灵活性。集成的多种保护功能如过压和欠压锁定功能(OVLO 和 UVLO),使得系统更加稳定。

    4. 应用案例和使用建议


    LT3840 广泛应用于工业控制系统、分布式直流电源系统和汽车领域。例如,在工业机器人中,LT3840 可以作为主控板的电源管理模块,确保稳定的电力供应。在汽车电子系统中,它可以作为电池管理系统的电源控制器,提供高效的电源管理和保护功能。对于用户来说,建议结合具体应用环境选择合适的输入电压和工作频率,以获得最佳性能。

    5. 兼容性和支持


    LT3840 支持多种封装形式,包括 28 引脚 TSSOP 和 38 引脚 4mm x 6mm QFN,便于用户根据具体需求选择适合的封装。Linear Technology 提供详尽的技术文档和支持,确保用户在设计过程中能够获得充分的技术指导和帮助。

    6. 常见问题与解决方案


    - Q: LT3840 是否支持多电压轨?
    - A: 是的,通过外部电阻设置,LT3840 可以支持多种输出电压。用户需要根据具体需求配置电阻值。

    - Q: 如何调整开关频率?
    - A: 通过调整 RT 引脚上的外部电阻来设置开关频率。用户可以在数据手册中找到相关的计算公式。
    - Q: LT3840 是否支持软启动?
    - A: 是的,LT3840 支持软启动功能。通过连接 TK/SS 引脚到适当的电压源,用户可以设置软启动时间。

    7. 总结和推荐


    LT3840 是一款高性能、高效率的高压同步降压开关调节器控制器,适用于工业、汽车和分布式电源系统等多种应用场景。其广泛的输入电压范围、高效率和多功能特性使其在市场上具有很强的竞争力。强烈推荐对高效率和可靠性要求较高的系统使用 LT3840。更多详细信息请访问 [Linear Technology 官网](http://www.linear.com/LT3840) 获取。

LT3840EFE#TRPBF参数

参数
功能 Step-Down
最大输入电压 60V
最小输入电压 2.5V
同步整流器 Yes
拓扑 Buck
最大输出电压 60V(Max)
最小输出电压 1.25V
输出数量 1
开关频率 50KHz~1MHz
输出类型 Transistor Driver
9.8mm(Max)
4.5mm(Max)
1.05mm(Max)
通用封装 SOP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LT3840EFE#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT3840EFE#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LT3840EFE#TRPBF LT3840EFE#TRPBF数据手册

LT3840EFE#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 37.52
4000+ ¥ 37.52
6000+ ¥ 37.52
12000+ ¥ 37.52
库存: 6000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 75040
