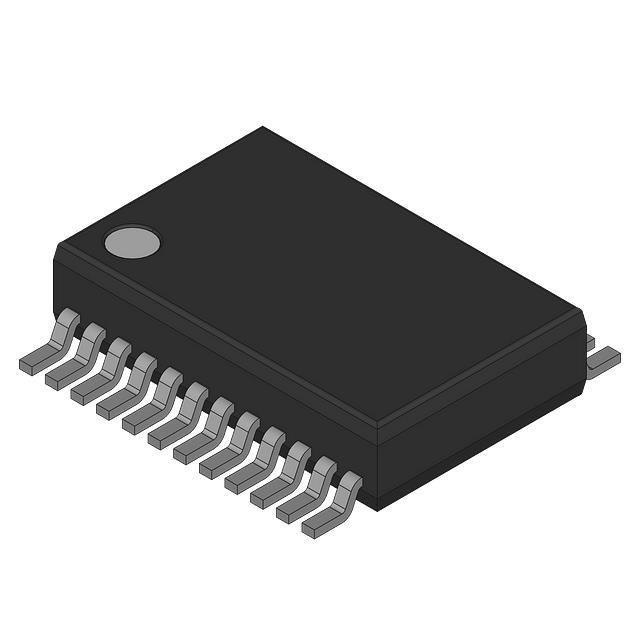

LT4180IGN#PBF

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述: 10mA 3.1V 50V 电源控制器 SSOP-24 贴片安装 1.75mm(高度)
供应商型号: LT4180IGN#PBF
供应商: 期货订购
标准整包数: 1045
ANALOG DEVICES 电源管理芯片(PMIC) LT4180IGN#PBF

LT4180IGN#PBF概述


    产品简介


    LT4180:虚拟远程感控制器
    LT4180是一款高度集成的虚拟远程感控制器,旨在解决长距离高电阻电缆负载调节的问题,无需额外增加远程感测线。它通过连续测量线路阻抗并在反馈回路中进行电压校正,从而维持负载端的稳定电压,即使在电流变化的情况下也能保持良好的稳定性。LT4180适用于各种拓扑结构和类型的隔离或非隔离电源,包括DC/DC转换器和可调线性调节器。

    技术参数


    - 工作电压范围: 3.1V 至 50V
    - 输入引脚电流: VIN 端口最大10mA
    - 过电压阈值: 1.21V
    - 工作温度范围:
    - E-级和I-级: -40°C 至 125°C
    - MP-级: -55°C 至 125°C
    - 存储温度范围: -65°C 至 125°C
    - 内部参考电压: ±1%
    - 软启动和欠压过压保护
    - 散射谱抖动频率: 可编程
    - 引脚封装: 24引脚SSOP

    产品特点和优势


    LT4180的主要优势在于它的虚拟远程感功能,能够在不需要额外线路的情况下提供紧密的负载调节。它的独特之处包括:
    - 能够处理高达±1%的内部参考电压误差
    - 支持5mA的汲电流能力
    - 高精度的内部电压参考
    - 提供宽泛的输入电压范围(3.1V至50V)
    - 兼容多种拓扑结构和类型的电源
    - 内置软启动功能,减少开启时的瞬态响应

    应用案例和使用建议


    LT4180广泛应用于多个领域,如12V高强度灯、28V工业系统、高功率(>40瓦)CAT5电缆系统、笔记本电脑电池充电、交流和直流适配器等。对于CAT5电缆系统,LT4180能够有效地取消线路电阻导致的电压降。此外,该设备还适用于井下仪器仪表及监视设备。
    使用建议:
    - 增大输出电容器容量可以减小由于负载调整和LT4180抖动频率组合产生的电压波动。
    - 使用更大的电容器可以进一步优化在高电流系统中的性能,但在低电流系统中可选择较高的抖动频率以获得更好的性能。

    兼容性和支持


    LT4180与任何类型的隔离或非隔离电源兼容,包括DC/DC转换器和可调线性调节器。制造商提供了广泛的文档和支持资源,包括详尽的技术手册和应用指南。同时,Linear Technology公司提供了各种技术支持和售后服务,确保客户能够在整个设计和使用周期内获得帮助。

    常见问题与解决方案


    - 问题: 如何正确设置振荡器频率?
    - 解决方案: 根据系统需求设置COSC和ROSC参数,通过公式\(f{OSC} = \frac{1}{2 \times \pi \times ROSC \times COSC}\)计算。推荐最小电容为100pF以获得最佳准确性。

    - 问题: 在什么条件下需要启用过电压保护?
    - 解决方案: 当电压可能超出设定阈值时,例如在电力系统故障情况下,应该启用过电压保护。可通过配置OV引脚实现。
    - 问题: LT4180能否用于隔离式电源系统?
    - 解决方案: 可以。LT4180适用于所有类型的隔离式电源系统,且能够通过光耦合器实现有效的控制信号传输。

    总结和推荐


    总体来看,LT4180是一款功能强大、应用广泛的虚拟远程感控制器。它在长距离、高电阻电缆负载调节方面表现出色,具有优良的精确度和灵活性。对于需要高效、可靠电源管理的应用场景,LT4180是理想的选择。因此,我们强烈推荐使用LT4180来满足这些需求。

LT4180IGN#PBF参数

参数
工作电源电流 10mA
最大输出电压 -
最小输出电压 -
应用场景 电源控制器
最大工作供电电压 50V
最小工作供电电压 3.1V
长*宽*高 1.75mm(高度)
通用封装 SSOP-24
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装,管装

LT4180IGN#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT4180IGN#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电源管理芯片(PMIC) ANALOG DEVICES LT4180IGN#PBF LT4180IGN#PBF数据手册

LT4180IGN#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
