LT3467ES6#TRMPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Analog Devices DCDC转换芯片, 升压转换器, 16 V输入, 2.5A最大输出, TSOT-23
供应商型号: AIC-LT3467ES6#TRMPBF
供应商: 海外现货
标准整包数: 1

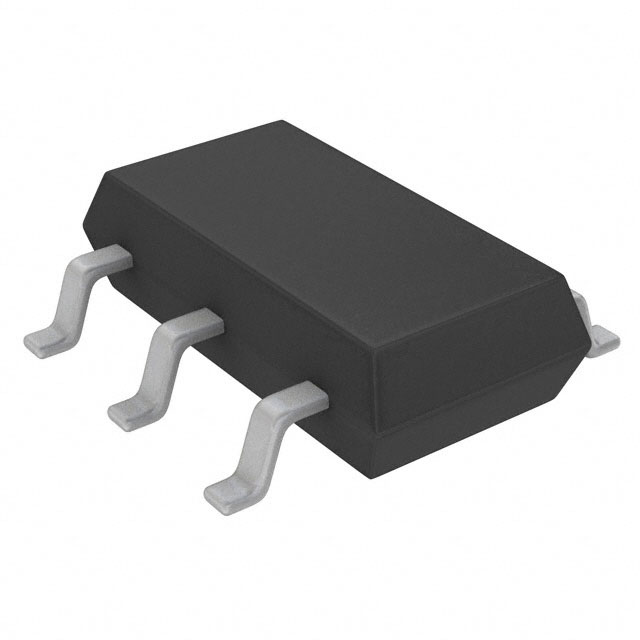

ANALOG DEVICES DC-DC稳压器 LT3467ES6#TRMPBF

LT3467ES6#TRMPBF概述


    产品简介


    LT3467/LT3467A 升压直流/直流转换器
    LT3467/LT3467A 是由Linear Technology(现为Analog Devices的一部分)开发的一系列高效升压直流/直流开关调节器。这些转换器结合了一个高电压、高电流的开关和一个软启动功能。其主要功能是将低电压输入升压到更高电压输出,适用于各种电源应用。本产品特别适合需要紧凑设计和高性能的应用,如数字相机、白光LED电源、手机等。

    技术参数


    - 开关频率:
    - LT3467: 1.3 MHz
    - LT3467A: 2.1 MHz
    - 最大输入电压: 16 V
    - 最小输入电压: 2.4 V
    - 反馈电压: 1.230 V 至 1.270 V
    - 最大开关电流限制:
    - LT3467: 1.8 A
    - LT3467A: 1.9 A
    - 开关电压降:
    - 330 mV(在1.1A时)
    - 静态电流:
    - 非开关状态: 1.2 mA 至 2 mA
    - 关闭状态: <1 μA
    - 工作温度范围:
    - -40°C 至 85°C (E级)
    - -40°C 至 125°C (I级)

    产品特点和优势


    - 低VCESAT开关: 允许高输出电流和紧凑的封装。
    - 高输出电压: 最高达40V,适合多种应用需求。
    - 宽输入范围: 2.4V至16V,适用广泛。
    - 软启动功能: 可编程,可以减少启动时的冲击电流。
    - 小型化封装: 提供6引脚SOT-23和3mm × 2mm DFN两种封装形式,非常适合便携式设备使用。

    应用案例和使用建议


    单节锂离子电池升压至5V
    应用场景: 数码相机、移动电话、医疗诊断设备、TFT-LCD偏置电源、xDSL电源等。
    使用建议:
    - 选择合适的电感器和电容器以实现最优效率。一般而言,LT3467适配于4.7μH或10μH电感,LT3467A适配于0.9μH至6.8μH电感。
    - 选用低ESR陶瓷电容器作为输出滤波电容,可有效降低输出纹波电压。
    - 在输入端选用1μF至4.7μF的陶瓷电容以提供良好的稳定性。
    - 根据具体应用需求,通过调整软启动电容的值来控制启动过程中的峰值开关电流。

    兼容性和支持


    - 兼容性: 该产品与单节锂离子电池和碱性电池兼容。
    - 支持: 产品由Linear Technology(现为Analog Devices)提供全面的技术支持和保障,确保其在各种复杂环境中稳定运行。

    常见问题与解决方案


    1. 启动电流过大的问题
    - 解决方案: 使用外部软启动电容进行限流。推荐使用10nF至200nF范围内的电容以减缓启动时的电流上升速率。

    2. 输出电压不稳定
    - 解决方案: 检查反馈网络电阻(R1和R2)是否正确配置。确保反馈电压满足输出电压公式:\[ V{OUT} = 1.255V \times (1 + \frac{R1}{R2}) \]。
    3. 效率低下
    - 解决方案: 调整输入电容(1μF至4.7μF)以优化稳定性。同时,考虑使用具有更低ESR的陶瓷电容器。

    总结和推荐


    综合评价: LT3467/LT3467A是一款高效的升压直流/直流转换器,具有出色的线性负载调节能力,低ESR和高可靠性。其独特的软启动功能和广泛的输入电压范围使其在各种应用场景中表现出色。特别是对于便携式设备,它能够提供理想的性能和耐用性。
    推荐理由: 如果您的应用需要一个可靠的电源转换解决方案,且对尺寸和效率有严格要求,LT3467/LT3467A将是您理想的选择。强烈推荐将其纳入您的设计方案中。

LT3467ES6#TRMPBF参数

参数
输出数量 1
同步整流器 No
最大输入电压 16V
最大输出电压 40V
输出类型 Adjustable
最小输出电压 1.255V
最小输入电压 2.4V
功能 Step-Up,Step-Up/Step-Down
拓扑 Boost,Flyback,SEPIC
开关频率 1.3MHz
长*宽*高 2.9mm(长度)
通用封装 TSOT-23-6
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LT3467ES6#TRMPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT3467ES6#TRMPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LT3467ES6#TRMPBF LT3467ES6#TRMPBF数据手册

LT3467ES6#TRMPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
