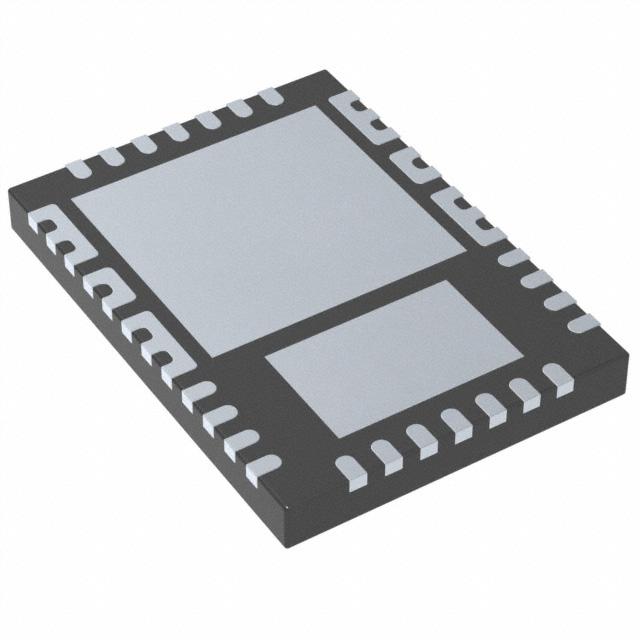

LTC2947IUHF-65#TRPBF

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述: 6mA 4.75V 15V QFN-32 贴片安装,黏合安装
供应商型号: Y-LTC2947IUHF-65#TRPBF
供应商: 期货订购
标准整包数: 2500
ANALOG DEVICES 电源管理芯片(PMIC) LTC2947IUHF-65#TRPBF

LTC2947IUHF-65#TRPBF概述

    LTC2947-65:高精度电源及能量监测器

    产品简介


    LTC2947-65是一款高精度的电源和能量监测器,内置150µΩ的温度补偿感测电阻,适用于±65A范围内的电流测量。它集成了三个无延迟ΣΔADC,可精确测量电压和电流,并通过高带宽模拟乘法提供准确的功率测量,适用于广泛的场景。内部或外部时钟选项使该产品能够在多种环境下实现精准的电荷和能量测量。

    技术参数


    LTC2947-65的关键技术参数如下:
    - 供电电压:VAVCC、VDVCC:4.75V至15V;VOVDD:1.8V至5.5V
    - 电流感测范围:±65A
    - 内置感测电阻:150µΩ(温度补偿)
    - 电流测量分辨率:15位
    - 电压测量分辨率:14位
    - 功率测量分辨率:18位
    - 温度测量分辨率:13位
    - 工作温度范围:-40°C至85°C

    产品特点和优势


    - 集成感测电阻:内部集成150µΩ的低阻抗感测电阻,简化设计,提高系统效率。
    - 高精度测量:具备0.5%的电压准确度、1%的电流和电量准确度、1.2%的功率和能量准确度。
    - 多功能监控:能够监测电流、电压、功率、电量和能量。
    - 阈值报警功能:当检测到的参数超过预设阈值时会触发报警。
    - 低功耗模式:在关机模式下电流消耗低于10μA,有效降低功耗。

    应用案例和使用建议


    LTC2947-65广泛应用于服务器、电信基础设施、工业设备、电动汽车及光伏系统。例如,在电动汽车中,可以用于实时监控电池的状态,确保行车安全。
    使用建议:
    - 在布局设计上需注意接地方式,避免噪声干扰。
    - 可通过SPI或I²C接口进行数据通信,选择合适的通信模式以适应不同的系统需求。

    兼容性和支持


    LTC2947-65与大多数数字接口兼容,如I²C和SPI。此外,其内部时钟和外部时钟的选择提供了更大的灵活性。关于技术支持,制造商提供详尽的数据手册和在线资源,用户可以通过官方网站获取更多信息。

    常见问题与解决方案


    - 问:如何校准电流传感器?
    - 答:通过写入校准寄存器来调整感测电阻的偏移和增益。
    - 问:温度会影响测量精度吗?
    - 答:内置温度补偿机制确保了温度变化对测量精度的影响最小化。
    - 问:在多高的频率下工作会有最佳表现?
    - 答:内部时钟的工作频率为10.5MHz,外部时钟的最大频率为25MHz。

    总结和推荐


    LTC2947-65凭借其高精度测量能力和广泛的应用场景,在电力管理领域表现出色。其独特的功能使其成为多种应用场景下的理想选择。强烈推荐用于需要高精度电流、电压和能量测量的场合。无论是服务器、工业设备还是新能源汽车,LTC2947-65都是您的首选产品。

LTC2947IUHF-65#TRPBF参数

参数
最小输出电压 -
应用场景 -
最大工作供电电压 15V
最小工作供电电压 4.75V
工作电源电流 6mA
最大输出电压 -
通用封装 QFN-32
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

LTC2947IUHF-65#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC2947IUHF-65#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电源管理芯片(PMIC) ANALOG DEVICES LTC2947IUHF-65#TRPBF LTC2947IUHF-65#TRPBF数据手册

LTC2947IUHF-65#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
