LT3473EDD#TRPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Boost No 1.2MHz Adjustable 1 34V 1.25V 16V 2.2V DFN 贴片安装,黏合安装 3mm(长度)*3mm(宽度)
供应商型号: 4024750
供应商: 海外现货
标准整包数: 1

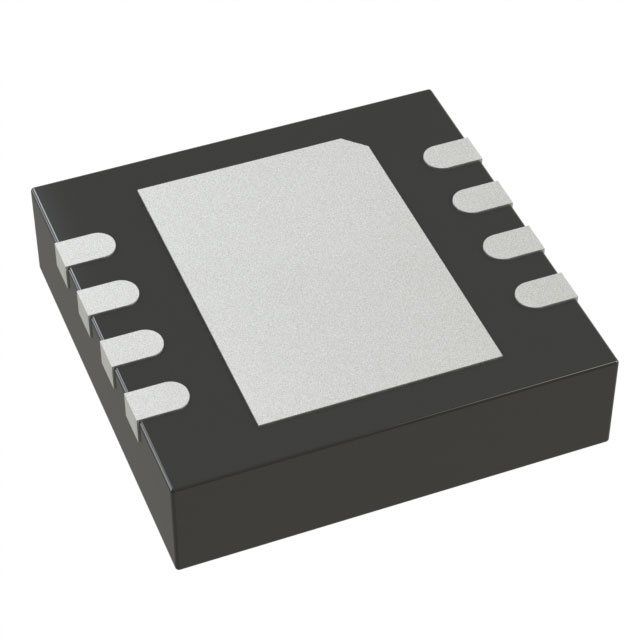

ANALOG DEVICES DC-DC稳压器 LT3473EDD#TRPBF

LT3473EDD#TRPBF概述


    产品简介


    LT3473/LT3473A 是由Linear Technology Corporation设计的微功率升压DC/DC转换器,具有集成的肖特基二极管和输出断开电路。这款转换器采用小外形DFN封装,非常适合用于OLED偏置和CCD偏置等应用。它的集成度高、封装小巧(体积小于50平方毫米),使得它在紧凑型电路设计中非常受欢迎。

    技术参数


    - 输入电压范围:2.2V至16V
    - 输出电压:最高可达36V
    - 开关频率:1.2MHz(固定)
    - 最大输出电流:1A
    - 工作温度范围:LT3473EDD为-40°C至85°C,LT3473AEDE为-40°C至125°C
    - 开关电压能力:36V
    - 低静态电流:活动模式下为150µA,关机模式下为1µA
    - 效率:最高可达90%
    - 集成元件:内部1A开关、集成肖特基二极管、内部参考电压抵消引脚
    - 其他特性:热关断、逐周期电流限制、自动突发模式操作、PGOOD引脚

    产品特点和优势


    LT3473/LT3473A 的独特功能包括:
    - 微型解决方案尺寸:体积小于50平方毫米,适用于空间受限的设计。
    - 低静态电流:在活动模式下的静态电流仅为150µA,在关机模式下仅为1µA。
    - 内部高精度开关:内部1A开关,允许在轻负载下实现高效的Burst模式操作。
    - 多重保护机制:具备热关断、逐周期电流限制和输出断开电路等功能,确保可靠性。
    - 灵活性和控制性:可通过外部参考引脚(CTRL)调整输出电压,适合需要精细调节的应用。

    应用案例和使用建议


    应用案例
    LT3473/LT3473A 可用于多种应用场合,例如OLED显示屏的偏置供电、CCD传感器的电源管理和移动设备的电源管理等。根据手册中的典型应用图,该转换器可以轻松应用于简单的升压拓扑中。
    使用建议
    1. 选择合适的电感:根据所需效率和输出电流,选择适当的电感值。表1提供了几款适用的电感型号,可以选择如Coilcraft的DO1605T-682或Murata的LQH55DN6R8等型号。
    2. 优化输入和输出电容:建议使用X5R或X7R类型的陶瓷电容,以保证电容值在较宽的电压和温度范围内保持稳定。
    3. 测量峰值浪涌电流:在设计电路时,应注意计算和测量输入电压突然升高时的峰值浪涌电流,确保不超过2A的安全阈值。

    兼容性和支持


    LT3473/LT3473A 与许多电子元器件和设备兼容,可以方便地与其他元件组合使用。Linear Technology Corporation提供全面的技术支持和维护服务,用户可以联系LTC Marketing获取更多支持信息。

    常见问题与解决方案


    1. 问题:如何正确设置输出电压?
    - 解决方案:通过CTRL引脚连接外部参考电压进行调整,或者使用内部的1.25V参考电压。要使用内部参考电压,CTRL引脚必须高于1.5V。

    2. 问题:如何防止浪涌电流过载?
    - 解决方案:选择合适的电感和电容值,确保峰值浪涌电流不超过2A。可以使用表3中的数值作为参考。

    3. 问题:如何处理热关断问题?
    - 解决方案:确保良好的散热设计,使用DFN封装时注意将暴露的接地焊盘直接焊接到PCB上以提高散热性能。

    总结和推荐


    LT3473/LT3473A 是一款高性能的微功率升压DC/DC转换器,具有出色的能效、灵活的输出控制能力和广泛的应用范围。其独特的功能和可靠性使其成为紧凑型电源解决方案的理想选择。强烈推荐在各种应用场合中使用此产品,尤其是在需要高效电源管理和精细电压调节的应用中。

LT3473EDD#TRPBF参数

参数
最大输入电压 16V
拓扑 Boost
功能 Step-Up
最小输入电压 2.2V
同步整流器 No
输出数量 1
最大输出电压 34V
开关频率 1.2MHz
输出类型 Adjustable
最小输出电压 1.25V
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LT3473EDD#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT3473EDD#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LT3473EDD#TRPBF LT3473EDD#TRPBF数据手册

LT3473EDD#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 71.9114
10+ ¥ 48.1308
25+ ¥ 41.9293
100+ ¥ 34.9179
250+ ¥ 31.4502
500+ ¥ 31.1084
2500+ ¥ 30.9313
库存: 1077
起订量: 29 增量: 1
交货地:
最小起订量为:25
合计: ¥ 1048.23
