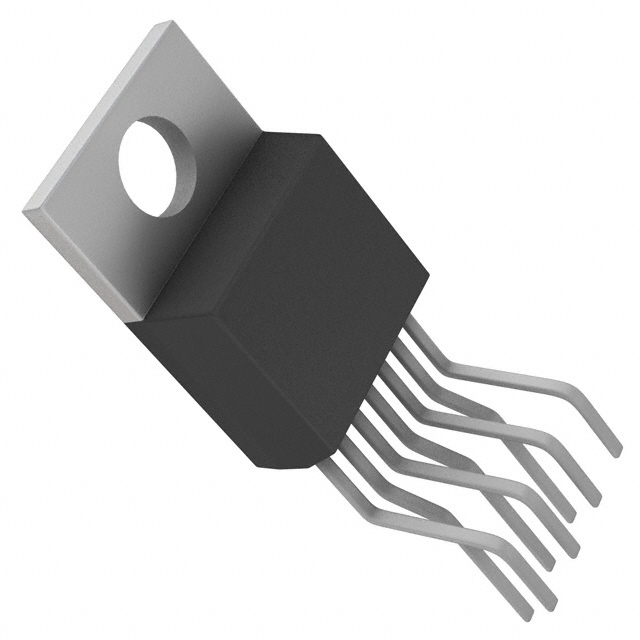

LT1371HVIT7#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Boost,Buck,Cuk,Flyback,Forward Converter,SEPIC No 500KHz Adjustable 1 42V(Switch) 1.245V 30V 2.7V TO-220-7 通孔安装 4.57mm(高度)
供应商型号: LT1371HVIT7#PBF
供应商: 期货订购
标准整包数: 1000
ANALOG DEVICES DC-DC稳压器 LT1371HVIT7#PBF

LT1371HVIT7#PBF概述


    产品简介


    LT1371 高效3A开关调节器
    产品类型: LT1371 是一款单片高频率电流模式开关调节器,能够在各种标准的开关配置下工作,如升压(boost)、降压(buck)、反激式(flyback)、正激式(forward)、反相(inverting)和Cuk电路。
    主要功能:
    - 支持快速切换,提高效率。
    - 使用小电感(4.7µH),便于集成到小型化设备中。
    - 所有组件均为表面贴装,易于生产。
    - 最低输入电压为2.7V,适用于多种电池供电系统。
    - 具备高效率电流限制功率开关(3A),可调节正输出或负输出。
    - 能够轻松实现外部同步。
    应用领域:
    - 笔记本电脑电源供应。
    - 多输出反激式电源供应。
    - 反相电源供应。
    - 5V至12V升压转换器。

    技术参数


    - 电气特性:
    - 开关电压:LT1371 - 35V, LT1371HV - 42V
    - 关断电流:典型值为12μA
    - 同步范围:600kHz至800kHz
    - 开关频率:450kHz至580kHz
    - 电流限制:3.0A至5.4A
    - 负反馈参考电压:-2.540V至-2.410V
    - 线性调节率:0.01%/V
    - 工作环境:
    - 工作温度范围:商业级0°C至125°C,工业级-40°C至125°C
    - 存储温度范围:-65°C至150°C

    产品特点和优势


    - 高效率:LT1371在所有标准开关配置下工作,具有高效率,通常消耗仅4mA的静态电流。
    - 紧凑设计:支持小电感(4.7µH),适合便携式和紧凑型应用。
    - 灵活操作:具备外部同步能力,可以在不同频率下进行同步,增强了应用的灵活性。
    - 高可靠性:独特的误差放大器电路可以减少启动时或过载恢复时的输出超调,确保稳定运行。
    - 易于使用:简化的设计使得频率补偿变得容易,支持正负输出电压的调节。

    应用案例和使用建议


    应用案例:
    - 一个典型的5V至12V升压转换器应用,展示了LT1371在笔记本电脑电源供应中的应用潜力。该转换器在满负载条件下可以达到接近90%的效率。
    使用建议:
    - 在同步操作时,应考虑超过700kHz的频率可能导致内部斜坡补偿失效,因此建议同步频率控制在600kHz至800kHz之间。
    - 确保FB和NFB引脚上的电阻分压器不超载,以避免对输出电压造成误差。

    兼容性和支持


    - 兼容性:
    - LT1371可与多种其他电子元件兼容,尤其是那些需要高效率和小体积的应用场合。
    - 支持:
    - 提供详细的电气特性表、技术手册及应用指南,有助于设计师更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题: 设备无法正常启动。
    - 解决方案: 检查输入电压是否在2.7V至25V范围内,确认FB和NFB引脚没有被过度加载。
    2. 问题: 输出电压不稳定。
    - 解决方案: 检查电阻分压器的值是否正确设置,并确保没有超过建议的最大负载电流。

    总结和推荐


    综述:
    - LT1371是一款高效、紧凑且多功能的开关调节器,特别适合于需要高效率和高稳定性的应用场景。
    - 其高效率、灵活性和易于使用的特性使其成为多种电子设备的理想选择,特别是在笔记本电脑电源、多输出反激式电源和反相电源应用中表现出色。
    推荐:
    - 综上所述,LT1371在效率、可靠性和易用性方面表现优异,强烈推荐用于各种高要求的电源应用。

LT1371HVIT7#PBF参数

参数
最大输入电压 30V
输出类型 Adjustable
功能 Step-Down,Step-Up,Step-Up/Step-Down
同步整流器 No
输出数量 1
开关频率 500KHz
最大输出电压 42V(Switch)
最小输入电压 2.7V
拓扑 Boost,Buck,Cuk,Flyback,Forward Converter,SEPIC
最小输出电压 1.245V
长*宽*高 4.57mm(高度)
通用封装 TO-220-7
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

LT1371HVIT7#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
