LTC1735CF#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck Yes 300KHz Transistor Driver 1 6V 800mV 36V 15V TSSOP-20 贴片安装 1.1mm(高度)
供应商型号: CY-LTC1735CF#PBF
供应商: Avnet
标准整包数: 1

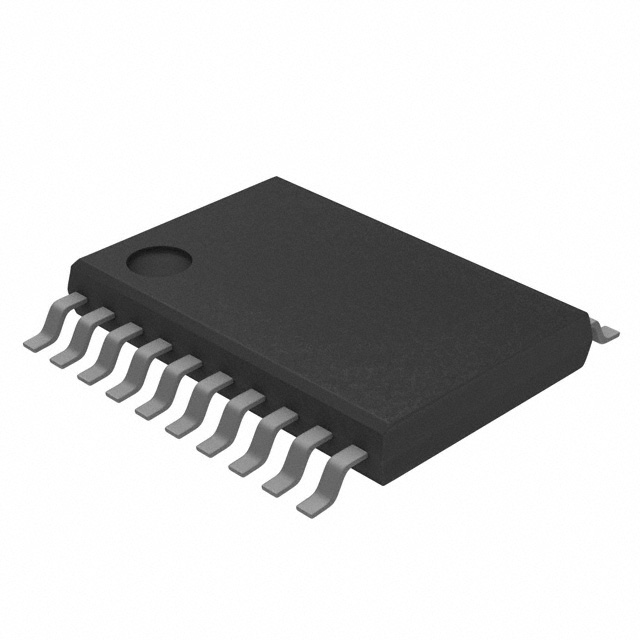

ANALOG DEVICES DC-DC稳压器 LTC1735CF#PBF

LTC1735CF#PBF概述

    LTC1735 高效同步降压开关调节器技术手册

    产品简介


    LTC1735 是一款由 Linear Technology Corporation 生产的高效同步降压开关调节器控制器。该器件通过外部 N 沟道功率 MOSFET 驱动器采用固定频率架构进行工作。LTC1735 适用于多种应用,包括笔记本电脑、掌上电脑、个人数字助理(PDA)、蜂窝电话和无线调制解调器等。此外,它还广泛应用于直流电源分配系统中。

    技术参数


    - 输入电压范围: 4V 至 36V(最大 36V)
    - 输出电压范围: 0.8V 至 6V
    - 效率: 在低负载电流下,得益于 Burts 模式操作,可提供高效率
    - 参考电压精度: ±1%
    - 工作频率: 可同步至 500kHz
    - 保护功能: 包括内部折返电流限制、输出过压钳位和短路关断选项
    - 软启动: 可通过外部电容器实现
    - 待机电流: <25μA(逻辑控制微功耗关闭)

    产品特点和优势


    LTC1735 的关键优势在于其高效率和宽泛的工作范围。通过 Burts 模式操作,它能在低负载条件下保持高效率。OPTI-LOOPTM 补偿允许优化瞬态响应,同时支持多种输出电容和等效串联电阻(ESR)值。它还具有强制连续控制引脚,减少噪声和射频干扰,辅助二次绕组调节。此外,LTC1735 兼容多种封装类型,如 16 引脚窄型 SSOP 和 20 引脚 TSSOP,增加了灵活性。

    应用案例和使用建议


    LTC1735 广泛应用于需要高效能转换的应用中。例如,在笔记本电脑和 PDA 中,LTC1735 可确保系统电源供应稳定,减少电池消耗。对于蜂窝电话和无线调制解调器,它可以提供稳定的供电源,提高整体设备性能。使用建议包括确保外部元件的选择符合器件的技术要求,特别是在设置反馈回路时,以确保最佳性能。另外,为实现高效的软启动过程,应选择适当的外部电容器。

    兼容性和支持


    LTC1735 兼容多种外部组件和系统配置,允许灵活设计。Linear Technology Corporation 提供全面的技术支持和维护服务,包括详尽的应用指南和技术文档,帮助用户顺利实施设计。

    常见问题与解决方案


    - 问题: 设备无法正常启动
    - 解决方案: 确保 RUN/SS 引脚电平正确,并检查连接的电容器值是否适当。
    - 问题: 输出电压不稳
    - 解决方案: 检查反馈回路设置,特别是输出电压采样点和误差放大器补偿网络。
    - 问题: 待机电流过高
    - 解决方案: 确认引脚配置正确,特别是检查是否有未启用的功能被误触发。

    总结和推荐


    综上所述,LTC1735 是一款高性能的同步降压开关调节器,适合用于多种便携式设备和通信系统。其高效率、宽泛的工作范围和多功能性使其成为设计人员的首选。强烈推荐将 LTC1735 用于需要高效电源管理的应用中。通过遵循手册中的建议和注意事项,用户可以充分利用该器件的优势。

LTC1735CF#PBF参数

参数
同步整流器 Yes
拓扑 Buck
最小输入电压 15V
输出类型 Transistor Driver
最小输出电压 800mV
输出数量 1
开关频率 300KHz
最大输出电压 6V
功能 Step-Down
最大输入电压 36V
长*宽*高 1.1mm(高度)
通用封装 TSSOP-20
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

LTC1735CF#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC1735CF#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC1735CF#PBF LTC1735CF#PBF数据手册

LTC1735CF#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
