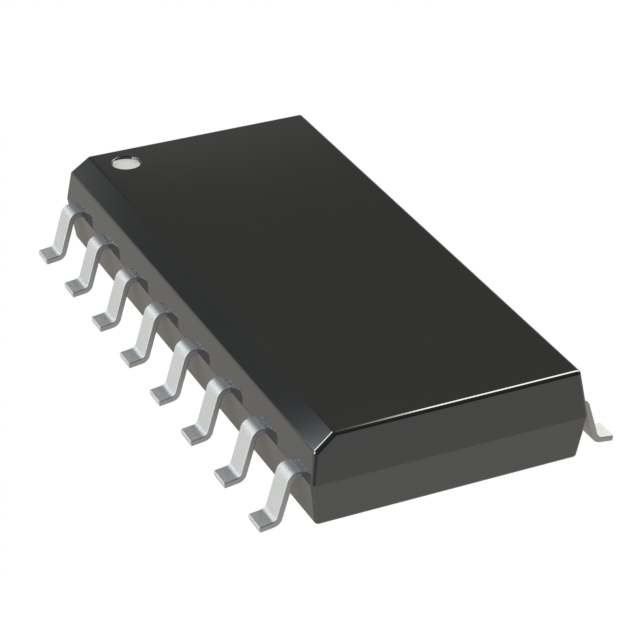

MAX3353EEUE+

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述: Charge Pump 15mA 16-Pin TSSOP Tube
供应商型号: MAX3353EEUE+
供应商: 国内现货
标准整包数: 1056
ANALOG DEVICES 电源管理芯片(PMIC) MAX3353EEUE+

MAX3353EEUE+概述

    MAX3353E USB On-the-Go Charge Pump with Switchable Pullup/Pulldown Resistors

    1. 产品简介


    MAX3353E 是一款专为USB On-the-Go (OTG)协议设计的集成电路,旨在简化移动设备(如智能手机、平板电脑、数码相机等)之间的互连。该器件集成了受控电荷泵、可切换的上下拉电阻以及I2C兼容的两线串行接口,允许设备在没有主机PC的情况下进行互操作。它特别适用于需要双向通信的系统,提供了一个紧凑且高效的解决方案来实现OTG功能。

    2. 技术参数


    - 供电电压:VCC范围为2.6V至5.5V
    - 逻辑供电电压:VL范围为1.65V至VCC
    - VTRM供电电压:3.0V至3.6V
    - 总线负载电流:最大8mA
    - VBUS输出电压:4.63V至5.25V
    - 效率:在VCC=2.6V时,效率达80%
    - 开关频率:600kHz
    - ID输入浮空时的输入电流:73µA至100µA
    - 逻辑高电平输入电压:VIH ≥ 0.67×VL
    - 逻辑低电平输入电压:VIL ≤ 0.4V
    - 总线自由时间:tBUF ≥ 1.3µs
    - 启动时间:进入休眠状态需1ms,退出休眠状态需1000µs

    3. 产品特点和优势


    MAX3353E 集成了多种关键功能,使其在众多应用中表现出色:
    - 理想用于启用USB双角色组件:通过集成的上下拉电阻支持OTG协议,确保设备能作为主机和从机之间灵活切换。
    - 内置ESD保护:对VBUS、IDIN、D+和D-端口提供±15kV ESD保护,增强了可靠性。
    - 内部Vbus比较器和ID检测器:能够监测VBUS电压,确保符合OTG规范。
    - 支持SRP和HNP:通过内部比较器支持OTG会话请求协议(SRP)和主机协商协议(HNP)。

    4. 应用案例和使用建议


    - 应用案例:手机、PDA、数码相机、MP3播放器和照片打印机中普遍采用该芯片,因为它提供了强大的USB OTG支持。
    - 使用建议:
    - 确保所有电源引脚正确连接并接地。
    - 配置中断输出(INT)以及时响应系统事件。
    - 使用内部Vbus比较器监控VBUS电压变化,及时采取措施避免过压风险。

    5. 兼容性和支持


    - 兼容性:MAX3353E与常见的USB 2.0标准兼容,可以轻松集成到现有系统中。
    - 支持:制造商Maxim Integrated提供了详尽的技术文档、样品支持和客户技术支持,确保用户的开发过程顺畅无阻。

    6. 常见问题与解决方案


    - 问题1:如何设置中断输出?
    - 解决方法:通过控制寄存器1配置INT引脚为开漏或推挽输出。
    - 问题2:遇到VBUS短路问题怎么办?
    - 解决方法:检查外部分立元件,确保电路设计合理。当检测到短路时,内部热关断电路将自动切断电流供应,防止损害。

    7. 总结和推荐


    综上所述,MAX3353E 作为一款高度集成的USB OTG控制器,具备出色的性能和广泛的兼容性,非常适合用于各种便携式电子设备。其强大的功能、可靠的ESD保护及全面的支持服务,使得它成为市场上同类产品中的佼佼者。因此,我强烈推荐使用MAX3353E 在您的下一个设计项目中。

MAX3353EEUE+参数

参数
应用场景 -
最大工作供电电压 -
最小工作供电电压 -
工作电源电流 -
最大输出电压 -
最小输出电压 -
通用封装 TSSOP-16
安装方式 贴片安装
零件状态 在售
包装方式 管装

MAX3353EEUE+厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

MAX3353EEUE+数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电源管理芯片(PMIC) ANALOG DEVICES MAX3353EEUE+ MAX3353EEUE+数据手册

MAX3353EEUE+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1056+ ¥ 34.81
2112+ ¥ 33.925
3168+ ¥ 33.04
库存: 6000
起订量: 1056 增量: 96
交货地:
最小起订量为:1056
合计: ¥ 36759.36
