LT8302MPS8E#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Flyback No 1 5V 42V 2.8V SOP 贴片安装 1.75mm(高度)
供应商型号: LT8302MPS8E#PBF
供应商: 期货订购
标准整包数: 1000

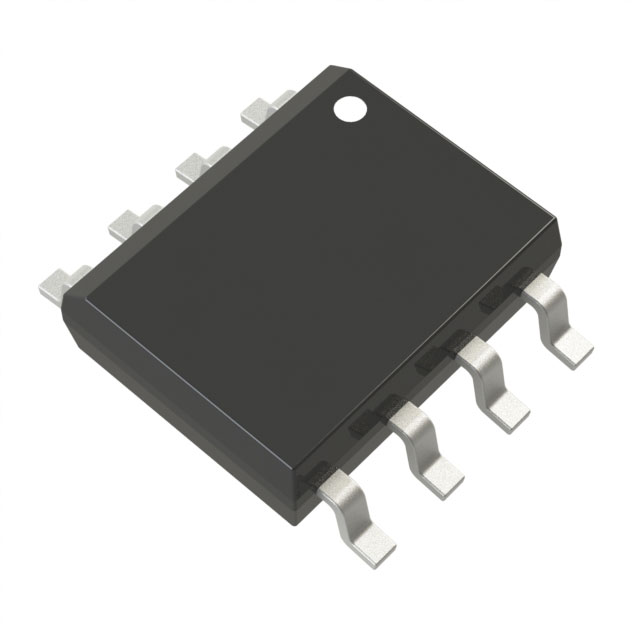

ANALOG DEVICES DC-DC稳压器 LT8302MPS8E#PBF

LT8302MPS8E#PBF概述


    产品简介


    LT8302/LT8302-3 是一款由ADI公司开发的单片微功率隔离式反激转换器,适用于需要高效率和高可靠性的场合。该转换器集成了一款内部65V/3.6A的DMOS功率开关,并通过直接采样初级侧反激波形来实现输出电压的调节,无需使用第三绕组或光耦隔离器。这种设计使得LT8302/LT8302-3具有低组件数量、简单易用的特点,适用于多种输入电压范围(3V至42V)的应用。

    技术参数


    - 输入电压范围: 3V至42V
    - 输出功率: 最大18W
    - 内部DMOS功率开关: 65V/3.6A
    - 无负载电流: 睡眠模式下为106µA,活动模式下为380µA
    - 准谐振边界模式: 在重负载条件下运行
    - 低纹波突发模式: 在轻负载条件下运行
    - 最小负载条件: 小于满载输出的0.5%
    - 温度补偿: 输出二极管的温度补偿功能
    - 过载保护: 内置短路保护
    - 封装: 增强型8引脚SO封装
    - 工作温度范围: -40°C至150°C(部分型号可达-55°C至150°C)
    - 热阻: θJA = 33°C/W

    产品特点和优势


    1. 集成度高: 内部集成DMOS功率开关和高电压电路,显著减少了外部组件的数量。
    2. 高效的输出电压调节: 通过采样初级侧的反激波形,实现准确的输出电压调节,无需额外的光耦或变压器绕组。
    3. 灵活的控制模式: 支持准谐振边界模式和低纹波突发模式,适合不同负载条件下的高效运行。
    4. 温度补偿: 提供温度补偿功能,适用于各种工作环境。
    5. 可靠性高: 高温稳定性好,过温保护功能确保长期稳定运行。

    应用案例和使用建议


    LT8302/LT8302-3广泛应用于汽车、工业和医疗电源系统中,特别是那些需要隔离式辅助电源或主电源的应用。例如,在车载充电器中,LT8302/LT8302-3可以提供稳定的电源输出,且在车辆启动时自动进入睡眠模式,减少功耗。使用建议包括:
    - 确保良好的散热: 使用增强型封装以提高散热效果,避免因过热导致性能下降。
    - 选择合适的外部电阻: 根据应用需求选择合适的RFB和RREF电阻,以实现精确的输出电压设置。
    - 考虑温度补偿: 在高温环境下,使用温度补偿功能以保持输出电压稳定。

    兼容性和支持


    LT8302/LT8302-3的引脚配置支持与其他标准电路板设计的无缝连接。此外,ADI公司提供详细的技术文档和支持服务,包括设计指南和故障排除工具,帮助用户快速上手和解决问题。

    常见问题与解决方案


    1. Q: 开机瞬间电压不稳定
    - A: 检查VIN和EN/UVLO引脚的连接是否正确。确保VIN电压在启动前已经稳定,且EN/UVLO引脚未被拉低。
    2. Q: 转换器发热严重
    - A: 检查散热措施是否到位。可以尝试增大散热片面积或增加风扇辅助散热。另外,检查是否有短路或负载过大情况。
    3. Q: 输出电压偏移
    - A: 检查RFB和RREF电阻的值是否符合要求。重新校准电阻值或更换更精准的电阻。

    总结和推荐


    综上所述,LT8302/LT8302-3是一款高性能、高集成度的微功率隔离式反激转换器,特别适合于汽车、工业及医疗领域的电源应用。其优秀的温度特性、低功耗及高可靠性使其在市场上具备较强的竞争力。强烈推荐给需要高效率和高可靠性的电源应用场合。

LT8302MPS8E#PBF参数

参数
输出类型 -
拓扑 Flyback
最大输出电压 5V
功能 Step-Up/Step-Down
最小输出电压 -
同步整流器 No
最大输入电压 42V
开关频率 -
最小输入电压 2.8V
输出数量 1
长*宽*高 1.75mm(高度)
通用封装 SOP
安装方式 贴片安装
应用等级 军用级
零件状态 在售
包装方式 管装

LT8302MPS8E#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT8302MPS8E#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LT8302MPS8E#PBF LT8302MPS8E#PBF数据手册

LT8302MPS8E#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 141.0454
2000+ ¥ 137.4595
3000+ ¥ 133.8736
库存: 4000
起订量: 1000 增量: 100
交货地:
最小起订量为:1000
合计: ¥ 141045.4
直接购买
加入购物车
