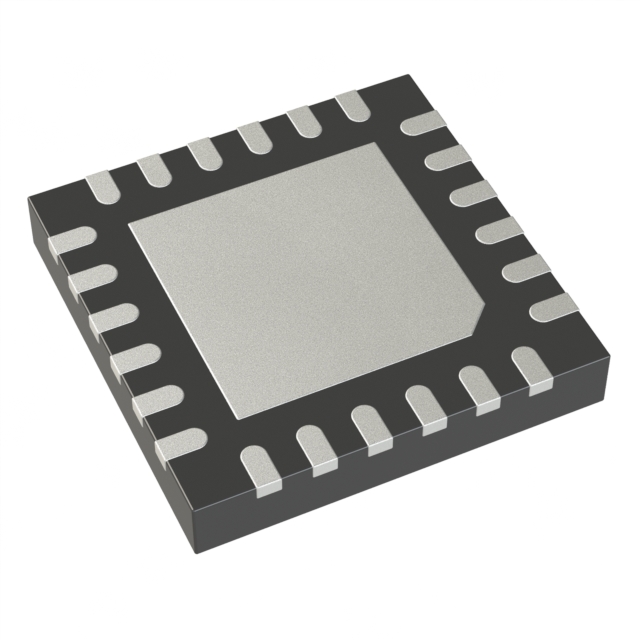

MAX7318ATG+

产品分类: I/O扩展器
厂牌: ANALOG DEVICES
产品描述: 31mA 43mA I2C,SMBus 16 400KHz 是 贴片安装
供应商型号: 2516753
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES I/O扩展器 MAX7318ATG+

MAX7318ATG+概述


    产品简介


    MAX7318是一款通过两线接口实现的16位并行输入/输出(I/O)端口扩展器,适用于SMBus™和I2C应用。该器件集成了输入端口寄存器、输出端口寄存器、极性反转寄存器、配置寄存器以及一个与SMBus兼容的串行接口逻辑。MAX7318能够提供广泛的I/O功能,广泛应用于服务器、RAID系统、工业控制、医疗设备、可编程逻辑控制器(PLCs)及测量仪器等领域。

    技术参数


    - 接口: 两线接口(I2C兼容)
    - 总线频率: 400kHz
    - 操作电压: 2V至5.5V
    - IO过压耐受: 5.5V
    - 热插拔支持: 支持
    - I/O引脚: 16个
    - 内部上拉电阻: 每个I/O端口100kΩ
    - 中断输出: 开漏极中断输出(INT)
    - 滤波噪声: SCL/SDA输入有噪声抑制
    - 地址选择: 可选64个从机地址
    - 待机电流: 5.4µA(典型值)
    - 工作温度范围: -40°C至+125°C
    - 封装类型: 24针SO、SSOP、TSSOP和薄型QFN封装
    - 尺寸: 4mm × 4mm(薄型QFN)

    产品特点和优势


    MAX7318具有多项独特功能,使其在市场上具有较高的竞争力。它具备400kHz的高速I2C兼容串行接口,可在宽电压范围内(2V至5.5V)运行,且每个I/O引脚均能承受高达5.5V的过电压。热插拔支持使得该器件可以安全地插入或拔出而不会对系统造成损害。此外,64个可选的从机地址确保了高度的灵活性。低待机电流(典型值为5.4µA)使其成为需要长时间待机的应用的理想选择。内置的噪声滤波功能进一步提升了信号传输的稳定性。

    应用案例和使用建议


    MAX7318被广泛应用于服务器、RAID系统、工业控制、医疗设备、可编程逻辑控制器(PLCs)及测量仪器等领域。例如,在服务器环境中,它可以用来扩展I/O接口,提高系统的可扩展性;在医疗设备中,可以用于控制设备的开关状态,确保系统稳定运行。
    为了充分利用MAX7318的功能,建议开发者注意以下几点:
    - 在设计电路时,应考虑电源稳定性和接地设计,以避免电压波动影响设备的正常运行。
    - 使用适当的上拉电阻,以确保信号的正确传输。
    - 考虑到热插拔支持,确保热插拔过程中不会产生瞬间电流过大导致其他部件损坏。

    兼容性和支持


    MAX7318与SMBus和I2C标准兼容,可以方便地集成到现有的系统中。Maxim Integrated提供了详细的技术文档和支持服务,帮助用户更好地理解和使用该器件。对于需要SMBus超时功能的应用,用户可以参考MAX7311数据手册进行进一步了解。

    常见问题与解决方案


    1. 问题: 设备无法正常通信
    - 解决方案: 检查电源电压是否在2V至5.5V之间,确认所有连接线缆连接正确,检查是否有短路现象。
    2. 问题: 设备响应慢
    - 解决方案: 检查总线频率是否设置正确(应为400kHz),确保没有过多的电容负载影响信号传输速度。
    3. 问题: 设备在热插拔时出现故障
    - 解决方案: 确保设计中包含适当的瞬态保护措施,如限流电阻,以防止热插拔过程中电流过大。

    总结和推荐


    总体来看,MAX7318是一款非常出色的I/O端口扩展器,具有高性能、灵活的配置选项和良好的兼容性。其独特的功能,如热插拔支持、多地址选择以及低功耗特性,使其在多种应用场景中表现出色。对于需要扩展I/O接口、要求高可靠性的应用,MAX7318是一个理想的选择。强烈推荐给那些寻找高性能、多功能I/O扩展解决方案的开发者。

MAX7318ATG+参数

参数
中断输出
支持协议 I2C,SMBus
典型供电电流 -
拉电流 31mA
最小工作供电电压 -
最大时钟频率 400KHz
最大工作供电电压 -
I/O数量 16
灌电流 43mA
安装方式 贴片安装
零件状态 在售
包装方式 管装

MAX7318ATG+厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

MAX7318ATG+数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES I/O扩展器 ANALOG DEVICES MAX7318ATG+ MAX7318ATG+数据手册

MAX7318ATG+封装设计

查看详情并下载
Symbol
Footprint
3D Model
