DC863A-C

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: 900KHz,1MHz 1,Non-Isolated 4.5V,5V 4.5V 或 5V 5.5V 2.7V
供应商型号: Y-DC863A-C
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 DC863A-C

DC863A-C概述


    产品简介


    LTC3203B, LTC3203-1 和 LTC3203B-1

    产品简介

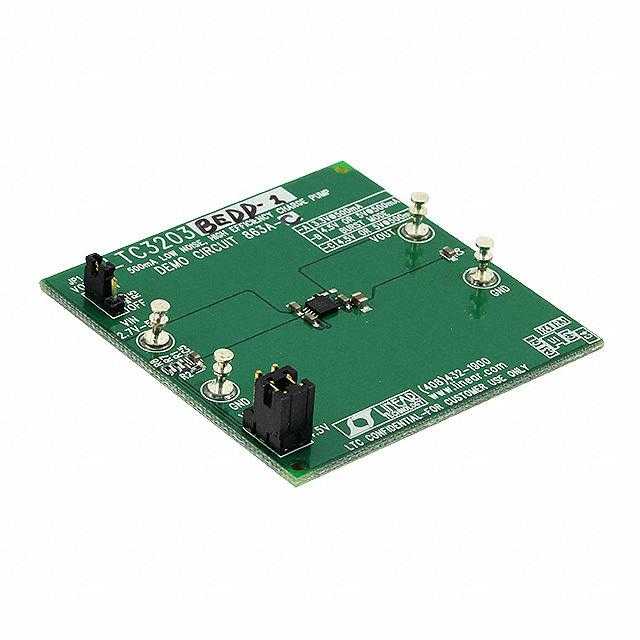

    本产品为一款低噪声、高效率的电荷泵转换器,集成在尺寸为 3mm x 3mm 的 DFN 封装中。示范电路板 863 提供三种装配版本:DC863A-A、DC863A-B 和 DC863A-C,分别对应 LTC3203B、LTC3203-1 和 LTC3203B-1。这些转换器能够提供从 2.7V 到 5.5V 的输入电压范围,输出电流可达 500mA。其中,DC863A-A 能够产生稳定的 3.3V 输出电压,而 DC863A-B 和 DC863A-C 可根据需要选择固定的 4.5V 或 5V 输出电压。

    技术参数


    性能参数(TA = 25°C)
    - 输入电压范围: 2.7V 至 5.5V
    - 最大输出电流:
    - DC863A-A: VIN > 2.9V 时可达 500mA
    - DC863A-B: VIN > 3.1V 时可达 500mA
    - DC863A-C: VIN > 2.7V 时可达 500mA
    - 输出电压:
    - DC863A-A: 3.3V(变化范围 3.168V 至 3.432V)
    - DC863A-B/C: 4.5V(变化范围 4.32V 至 4.68V)或 5V(变化范围 4.8V 至 5.2V)
    - 输出纹波电压(50mVp-p, 20MHz 带宽)
    - 开关频率:
    - 通常为 0.9MHz 或 1MHz
    - 效率:
    - DC863A-B (5V 输出): VIN = 2.7V, IOUT = 150mA 时效率为 89.5%
    - DC863A-C (4.5V 输出): VIN = 3.8V, IOUT = 500mA 时效率为 77.4%
    - DC863A-A (3.3V 输出): VIN = 3.0V, IOUT = 500mA 时效率为 71.4%

    产品特点和优势


    产品优势:
    - 低噪声和高效率: 高达 89.5% 的转换效率和 50mVp-p 的输出纹波电压。
    - 自动突发模式: 在轻载情况下实现低供电电流。
    - 恒频模式: 实现低输入噪声。
    - 软启动功能: 防止开机时的过冲电流。
    - 短路电流限制和热保护: 保证设备在短路情况下的生存能力。

    应用案例和使用建议


    应用案例:
    - 便携式电池供电系统: 由于具有高效率和低噪声的特点,适合用于电池供电的便携式设备。
    - 电源管理: 在空间受限的应用环境中(如小型手持设备),可以有效地提升系统的整体效率。
    使用建议:
    - 确保输入电压不超过 5.5V,以避免损坏设备。
    - 连接负载前先检查输出电压,确保所有参数都在预期范围内。
    - 使用适当的测量设备来检测输入或输出纹波电压,确保准确测量。

    兼容性和支持


    - 兼容性: 该产品可以与其他符合标准的电子元器件或设备兼容。
    - 支持: 如需更多设计文件,请联系 Linear Technology Corporation 工厂获取支持。

    常见问题与解决方案


    常见问题及解决方案:
    - 问题: 没有输出电压。
    - 解决方案: 检查负载设置是否过高,并确保负载连接正确。
    - 问题: 开机时出现过冲电流。
    - 解决方案: 确保已正确启用软启动功能。
    - 问题: 设备在短路情况下受损。
    - 解决方案: 确保短路电流限制和热保护功能正常工作。

    总结和推荐



    总结

    :
    LTC3203B、LTC3203-1 和 LTC3203B-1 是一款优秀的低噪声、高效率的电荷泵转换器。它具备多种功能和优势,包括高效的电源管理、低输入噪声和强大的保护机制。非常适合用于电池供电的便携式设备,以及对空间和效率有较高要求的应用场景。
    推荐:
    基于以上特性,强烈推荐使用 LTC3203B、LTC3203-1 和 LTC3203B-1,在众多同类产品中脱颖而出,是您进行高性能电源管理的理想选择。

DC863A-C参数

参数
输出类型 1,Non-Isolated
最大输出电压 4.5V,5V
最大输入电压 5.5V
开关频率 900KHz,1MHz
功能 -
拓扑 -
输出数量 -
同步整流器 -
最小输出电压 4.5V 或 5V
最小输入电压 2.7V
零件状态 在售
包装方式 盒装
