DC1598A

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: 750KHz 1,Non-Isolated 1 5V 15V 2.7V
供应商型号: 4409741
供应商: 海外现货
标准整包数: 1

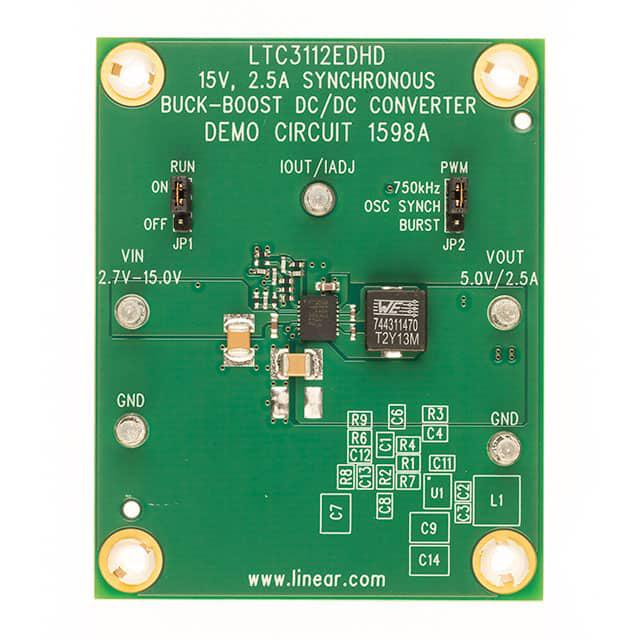

ANALOG DEVICES DC-DC稳压器 DC1598A

DC1598A概述


    产品简介


    LTC3112EDHD:固定频率同步升压降压转换器
    LTC3112EDHD是一款高性能的同步升压降压转换器,属于固定频率升压降压型DC/DC转换器系列。它专为需要高效电源管理的应用而设计,如便携式医疗设备、工业自动化设备及通信系统等。LTC3112EDHD通过采用独特的4开关单电感架构,在输入电压高于、低于或等于输出电压的情况下均能实现无缝操作,保证了电源转换过程的低噪声和高效率。

    技术参数


    - 输入电压范围:2.7V至15V
    - 输出电压范围:2.5V至14V
    - 最大输出电流:2.5A(对于VIN > 5.0V时)
    - 最小输出电流:0A
    - 工作频率:750kHz(可调)
    - 负载电流监测:支持通过输出电流监测端口进行控制或监测
    - 工作温度范围:-40°C至+125°C
    - 效率:典型情况下最高可达90%以上

    产品特点和优势


    LTC3112EDHD的主要特点包括:
    - 低噪声和无缝操作:采用了独特的4开关单电感架构,可在各种输入电压条件下提供平稳且高效的电源转换。
    - 宽输入和输出电压范围:支持2.7V到15V的输入电压和2.5V到14V的输出电压,适用于多种应用场景。
    - 可调节的工作频率:提供了750kHz的固定频率操作模式,也可根据需求调整频率以适应不同的应用环境。
    - 灵活的负载电流监测:可通过输出电流监测端口进行精确的负载电流控制和监测。
    这些特点使得LTC3112EDHD在市场上具有很强的竞争力,尤其适合需要高效电源管理的应用场合。

    应用案例和使用建议


    应用案例:
    - 便携式医疗设备:LTC3112EDHD可以在不同类型的便携式医疗设备中使用,以提供稳定的电源供应。
    - 工业自动化设备:LTC3112EDHD适用于工业自动化设备中的电源管理,确保设备在恶劣环境下仍能正常工作。
    - 通信系统:LTC3112EDHD可以用于通信系统的电源管理系统,确保信号传输的稳定性和可靠性。
    使用建议:
    - 在启动转换器之前,应确保所有连接和设备处于关闭状态,以避免意外损坏。
    - 使用短距离的双绞线连接电源,减少电磁干扰。
    - 当测量输入或输出电压纹波时,要特别注意示波器探头的接地线长度,避免引入额外噪声。
    - 调整VIN和IOUT时,要注意输入电流限制,避免超过最大输出电流导致输出电压失稳。
    - 当需要更长使用寿命时,可以切换到BURST模式操作,但需注意该模式下IOUT会受到限制。

    兼容性和支持


    LTC3112EDHD与大多数标准电源和负载设备具有良好的兼容性,可以轻松集成到现有的电路板设计中。制造商提供了详细的设计文件,包括电路图和物料清单(BOM),以及必要的技术支持和服务,帮助客户快速完成设计并投入生产。

    常见问题与解决方案


    1. Q: 如何确保LTC3112EDHD的输出电压稳定?
    A: 确保VIN在规定范围内(2.7V至15V)并正确设置IOUT。当VIN < 5.0V时,IOUT能力会降低,应适当减小负载电流。
    2. Q: 如何监控输出电流?
    A: 可通过输出电流监测端口进行精确监控。输出电流IOUT与端口电压VIOUT的关系如下:
    \[
    V{\text{IOUT}} = I{\text{OUT}} \times 24 \times 10^{-6} \times 42.2k \Omega
    \]
    其中42.2kΩ是R9的阻值。

    总结和推荐


    总结:
    LTC3112EDHD作为一款高效、可靠的固定频率同步升压降压转换器,在多种应用场合中表现出色。它不仅具有宽广的输入和输出电压范围,还能在不同的工作条件下提供低噪声和无缝操作。此外,制造商提供了详尽的设计文档和技术支持,使产品更容易集成到现有系统中。
    推荐:
    鉴于LTC3112EDHD在低噪声、高效率及广泛应用范围方面的卓越表现,强烈推荐在需要高效电源管理和电压调节的应用中使用。

DC1598A参数

参数
同步整流器 -
输出类型 1,Non-Isolated
最大输出电压 5V
最小输入电压 2.7V
最小输出电压 -
功能 -
拓扑 -
最大输入电压 15V
输出数量 1
开关频率 750KHz
零件状态 在售
包装方式 盒装

DC1598A厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC1598A数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES DC1598A DC1598A数据手册

DC1598A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1668.5164
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1668.51
