DC1929A

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: 100KHz 1,Isolated 12V 400V 150V
供应商型号: 4409825
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 DC1929A

DC1929A概述


    产品简介

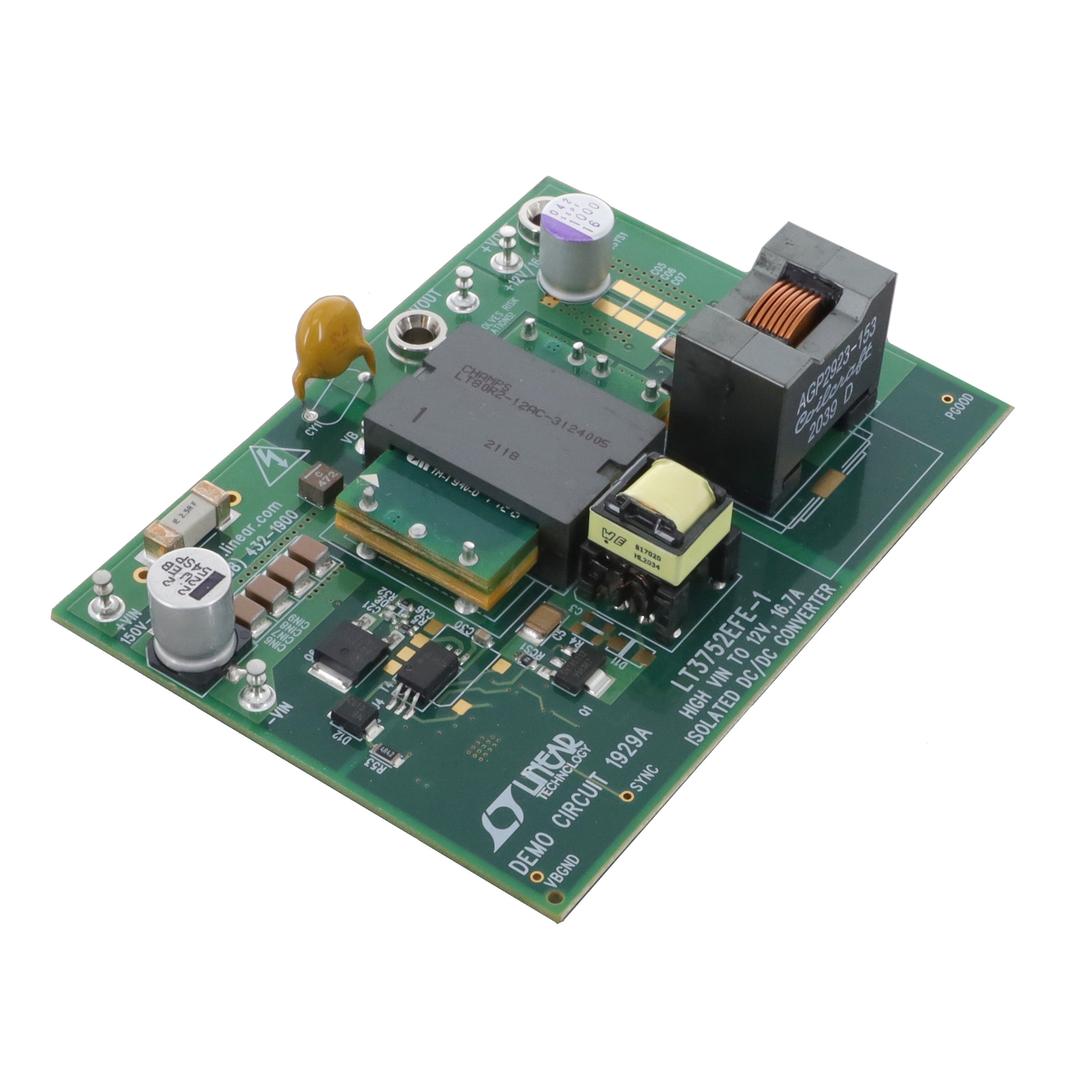

    LT3752-1/LT8311高电压至12V隔离型DC/DC转换器(型号:DEMO MANUAL DC1929A)
    该转换器是一款200W的主动钳位正激式转换器,集成了LT3752-1和LT8311芯片组。它在约100kHz的工作频率下,能够从输入电压范围为150V到400V的条件下产生稳定的12V输出电压,非常适合应用于汽车、工业以及其他需要高效率和高稳定性的场合。

    技术参数


    - 输入电压范围(VIN): 150V ~ 400V
    - 启动电压: 150V
    - 欠压锁定(UVLO)关闭电压: 147V
    - 过压锁定(OVLO)关闭电压: 416V
    - 输出电压(VOUT): 11.76V ~ 12.24V(典型值:12V)
    - 额定输出电流(IOUT): 16.7A(连续)
    - 短期输出电流(IMAX): 20A(1分钟内)
    - 开关频率(fSW): 100kHz
    - 输出电压纹波(峰峰值): 120mV
    - 无负载电流(IOUT = 0A, VIN = 400V): 18mA
    - 效率(VIN = 250V, IOUT = 16.7A): 93.9%
    - 隔离度(初级和次级): 1500V²

    产品特点和优势


    - 高效能:能够在宽广的输入电压范围内提供高效率转换。
    - 高可靠性:集成了一系列安全保护机制,包括欠压、过压和过流保护,确保持续可靠的运行。
    - 宽输入范围:支持150V至400V的输入电压,适合多种应用场景。
    - 出色的控制性能:采用电流模式PWM控制器,可实现精确的电压和电流调节。

    应用案例和使用建议


    典型应用:
    - 汽车电源系统
    - 工业自动化设备
    - 大功率电源适配器
    使用建议:
    - 在启动和停止过程中,通过调整R2和R37、R40来分别进行控制电路的调试和禁用反馈回路。
    - 在全负载状态下,务必保持持续的空气流动,以避免因过热导致的损坏。
    - 在进行效率测量时,可以通过安装合适的安培表或电阻分流器来监测输出电流。

    兼容性和支持


    该转换器设计适用于标准的高电压和高电流应用环境,可以与其他符合相同标准的电子元器件兼容。Linear Technology公司提供完整的应用文档和技术支持,帮助用户快速上手并解决任何可能出现的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压超过400V | 确保输入电压不超过400V |
    | 输出无电压 | 暂时断开负载,检查负载设置 |
    | 站立电流过大 | 移除R2,使主电路与控制/偏置电路分离 |

    总结和推荐


    这款LT3752-1/LT8311高电压至12V隔离型DC/DC转换器具有卓越的性能和高度的稳定性,特别适用于汽车和工业领域的高功率需求场景。它在安全保护、控制精度和工作环境适应性方面表现优异。对于那些寻找高效且可靠的电源转换解决方案的工程师来说,这是一个值得推荐的选择。

DC1929A参数

参数
功能 -
输出数量 -
开关频率 100KHz
最小输出电压 -
最大输出电压 12V
输出类型 1,Isolated
最大输入电压 400V
拓扑 -
同步整流器 -
最小输入电压 150V
零件状态 在售
包装方式 盒装

DC1929A厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC1929A数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES DC1929A DC1929A数据手册

DC1929A封装设计

查看详情并下载
Symbol
Footprint
3D Model
